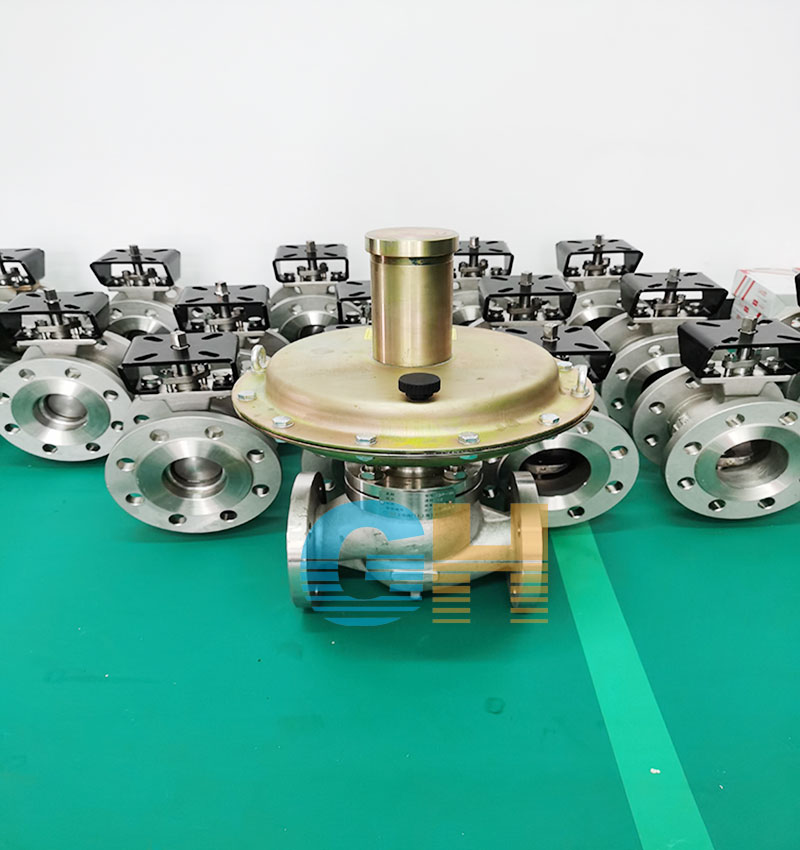

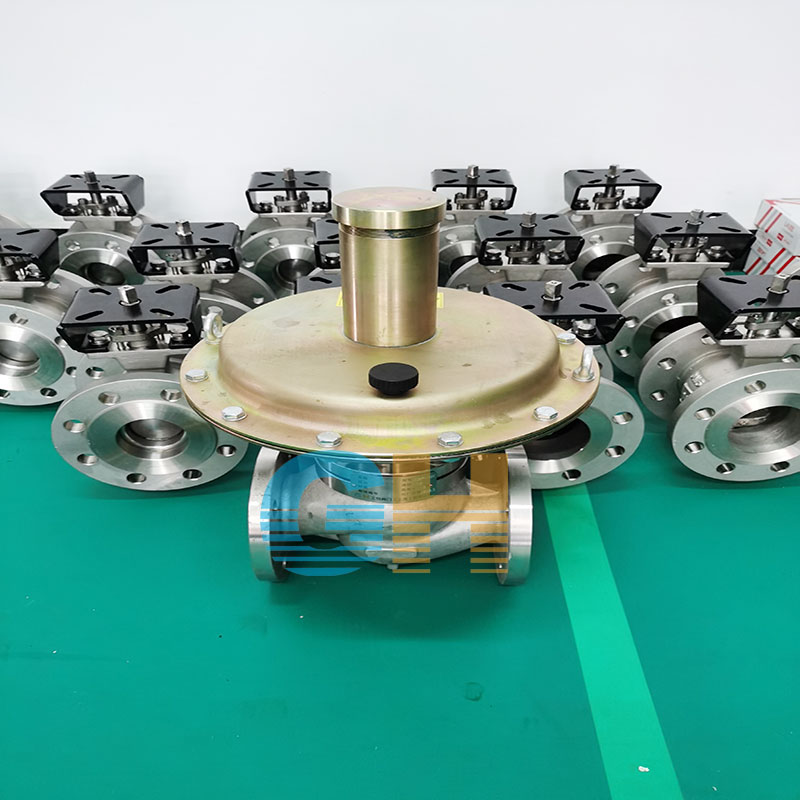

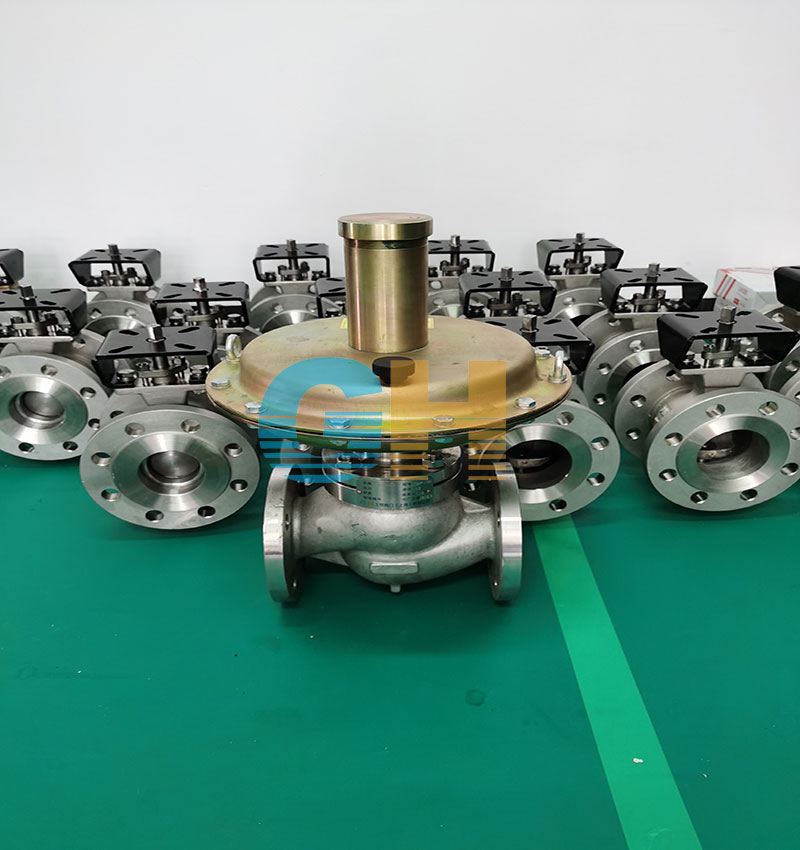

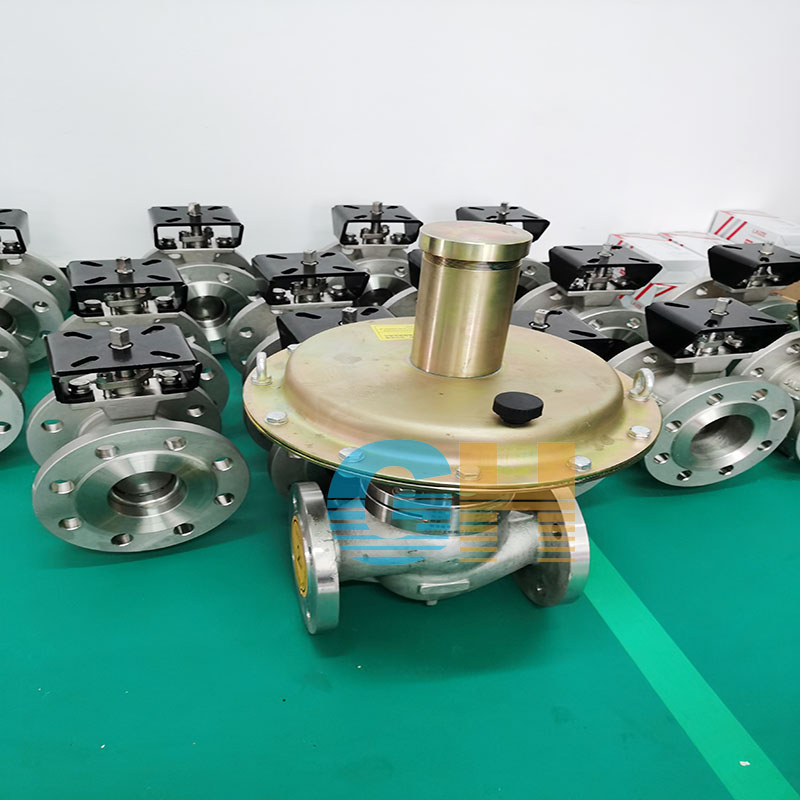

ZZVP-16K-DN50自立式泄氮閥-不銹鋼供氮封裝置

日期：2021/04/19 瀏覽：

品牌 :	GH/工恒	型號 :	ZZVP-16K
材質 :	不銹鋼	連接形式 :	法蘭
適用介質 :	水	公稱通徑 :	DN20-400
結構形式 :	薄膜式	壓力環境 :	高壓
工作溫度 :	高溫	標準 :	國標
流動方向 :	單向	驅動方式 :	自立式
零部件及配件 :	執行器	形態 :	柱塞式
類型(通道位置) :	二通式

產品詳情
Product details

ZZVP-16K自力式微壓調節閥(泄氮閥)簡介：
ZZVP-16K自力式微壓調節閥是一種不需要外加能源而能自動調節一種或兩種介質壓差，使壓差維持在恒定值，如在工業爐氣體燃燒系統中，用于控制甲、乙兩種燃料混合比流量調節，達到理想的燃燒條件，節省燃料及投資，也可以作為煤氣、、液化等各種工業氣體的減壓、微壓、差壓的調節系統中。還可用于氫冷發電機組密封油系統，控制密封油與間的壓力差，以確?？煽棵芊狻?br /> 當差壓閥的低壓端通大氣即成為微壓閥(見圖二)
ZZC型自力式差壓調節閥和ZZV型自力式微壓調節閥主要特點為：
1、對單座微(差)壓閥而言，若閥前壓力100Kpa則安裝ZZYP型自力式進行減壓至100KPa，因此可用于壓力特別小的場合(例如0.5KPa)。
2、執行機構元件極為靈敏，極微小的壓力變化會感測出來。
3、壓力調節極為方便，無需停止生產即可進行設定值調整。

主要技術參數和性能指標(表一)

公稱通徑DN(mm)		20	25	32	40	50	65	80	100
額定流量系數Kv	ZZCP/ZZVP	5	8	12.5	20	32	50	80	125
額定流量系數Kv	ZZCN	53	83
額定行程
公稱壓力PN(MPa)		0.10 1.0
差壓調節范圍(KPa) 一般設計范圍		0.55.5 510 914 1319 1824 2228 2633 3138 3644 4251 4958 5666 6478 7690 88100
介質溫度()		80
調節精度(％)		10
允許泄漏量 (l/h)	ZZCP/ZZVP	硬密封10-4×閥額定容量(級) (GB/T4213-92) 軟密封：級
允許泄漏量 (l/h)	ZZCN	5×10-4×閥額定容量(級) (GB/T4213-92)

注：1、ZZCP/ZZVP公稱壓力為1.0MPa，ZZCN為1.6MPa

2、ZZCN差壓調節范圍為3644，4251，4958，5666，6478，7690，88100KPa．

差(微)壓閥調節范圍的確定
差(微)壓調節范圍的分段，見表一?？刂品秶?控制點)應選取在中間期附近。
整機作用方式的確定
差(微)壓調節調有B型K型兩種。B型閥閥芯初始位置常開，差(微)壓增大時閥開度減少甚至閉合K型閥閥芯初始位置常閉，差(微)壓增大時閥開度增大．
應用舉例
A、氫冷發電機組密封油系統
B、風機加熱系統循環風量控制
C、兩種氣體流量的配比控制
D、泵旁路調節

微壓閥控制閥前時可代替ZZYP-16K型帶指揮器操作式自力式壓力調節閥

外形尺寸及重量

DN		20	25	32	40	50	65	80	100
A		308	394	308	394	308	394	394	394
H	ZZCP/ZZVP	376	465	365	445	445	490	490	510
H	ZZCN	536	536
L	ZZCP/ZZVP	150	160	180	200	230	290	310	350
L	ZZVN	222	222
重量G(Kg)		12	18	25	32	45	58	68	76
導壓管螺紋接頭		M16×1.5
