不銹鋼粉體取樣閥-柱塞式取樣閥-不銹鋼法蘭采樣

日期：2022/05/06 瀏覽：

品牌 :	滬工恒	型號 :	柱塞式取樣閥
材質 :	不銹鋼	連接形式 :	焊接
公稱通徑 :	DN15-DN50	適用介質 :	水、油品、蒸汽、及某些腐
壓力環境 :	常壓	工作溫度 :	常溫
標準 :	國標	流動方向 :	單向
驅動方式 :	手動	零部件及配件 :	閥桿
用途 :	采樣	類型(通道位置) :	直通式
密封材料 :	軟密封

產品詳情
Product details

基本信息
·
材質：碳鋼、不銹鋼

通徑范圍：DN15-DN50

流體方向：直通

密封材料：聚四氟乙烯、柔性

連接方式：焊接

驅動方式：手動

用途：水、油品、蒸汽、及某些腐蝕性液體等

規格：DN15-50

加工定制：否
·
　

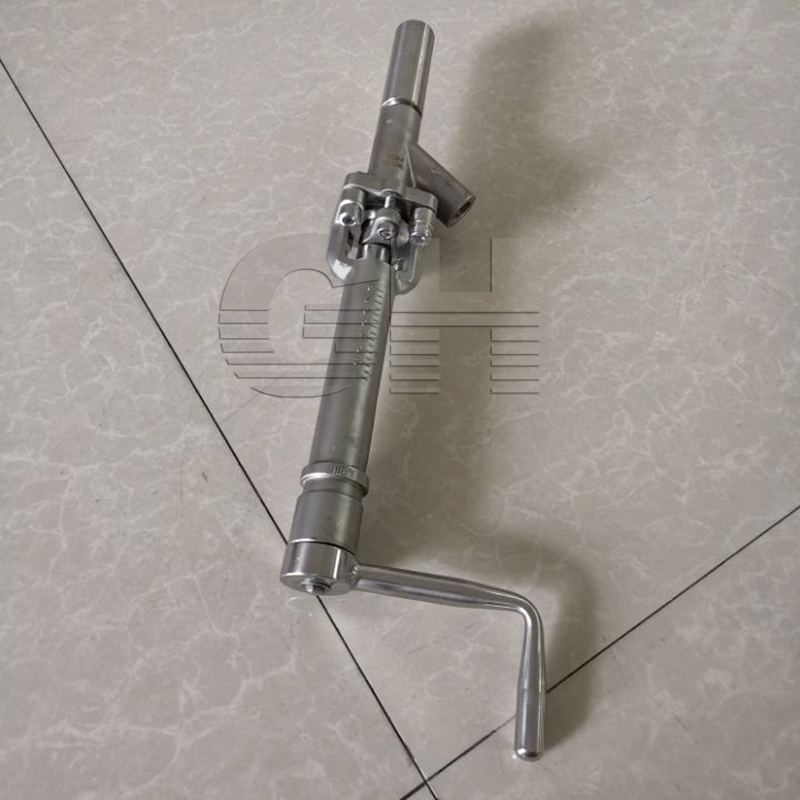

柱塞式取樣閥
柱塞式取樣閥產品概述
　　柱塞式取樣閥是由閥體、閥蓋、閥桿、柱塞、孔架、密封環、手輪等零件組成。當手輪旋轉，通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。在閥門中柱塞與密封環間采用過盈配合，通過調節壓蓋中法蘭螺栓，使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封，從而保證了閥門的密封性，杜了內外泄漏、同時閥門開啟力矩小，能實現閥門迅速開啟和關閉。

柱塞式取樣閥產品特點
　　柱塞式取樣閥特別適用于結晶反應釜取樣閥門，是化工企業生產，特料檢驗是否到達要求而特別設計的。柱塞式取樣閥密封溫度可達230℃、550℃,可根據安裝需要設計外塞露長度，確保容器取樣口粘度大的物料不堵，是一種較理想的了取樣裝置。該材料可選擇304、316L、2205。

柱塞式取樣閥產品原理
　　由于柱塞表面經過高精度外圓磨床加工而成。密封環采用彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用。從而提高了柱塞閥的使用壽命。

柱塞式取樣閥技術參數：
　　成品尺寸：DN15-50
　　工作壓力：PN16
　　工作溫度：230℃-550℃（根據使用條件）
　　隔膜材料：PTFE石墨
　　閥體材料：A105/304/316L/2205
　　接口方式：螺紋、法蘭
　　結構形式：雙密封結構，無死角
　　產品廣泛應用于水處理設備、化工設備、石化設備、石油設備、造紙?jiān)O(shè)備、采礦設備、電力設備配套、液化氣設備、食品設備、制藥設備、給排水設備、機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備。
