GHGWZXQYF-300LB不銹鋼高溫高壓取樣閥手動法蘭取樣

日期：2024/04/28 瀏覽：

品牌

滬工恒

公稱直徑

15cm

數量

300個

是否支持加工定制

是

是否進口

是

包裝規格

15-50

產地

蘇州

功能用途

取樣

適用范圍

液體

顏色

黃色

驅動方式

手動

使用介質

各種液體

可售賣地

全國

材質

不銹鋼

類型

中型

型號

取樣閥

概述：

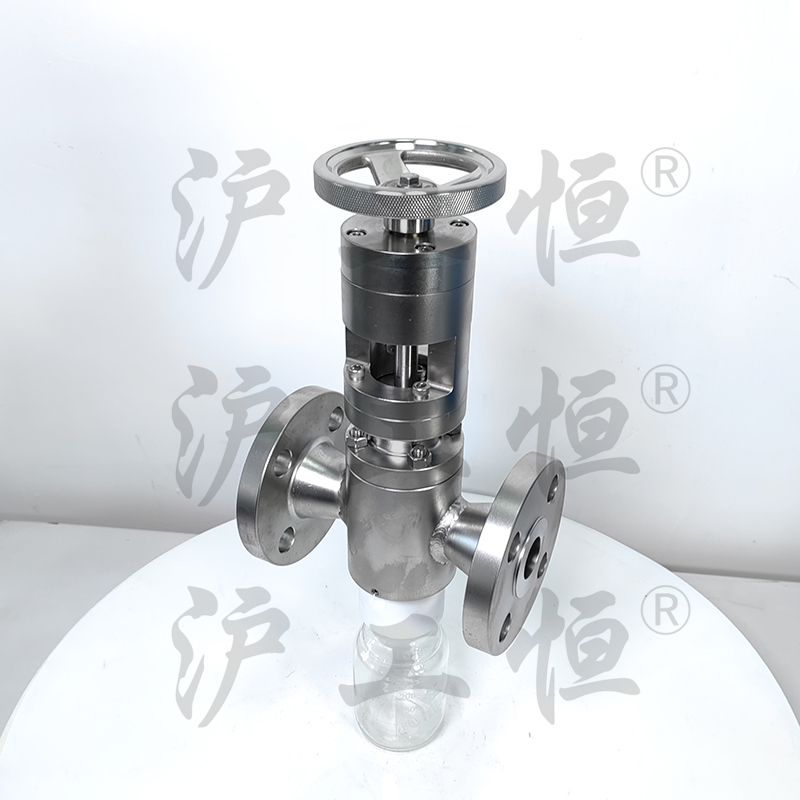

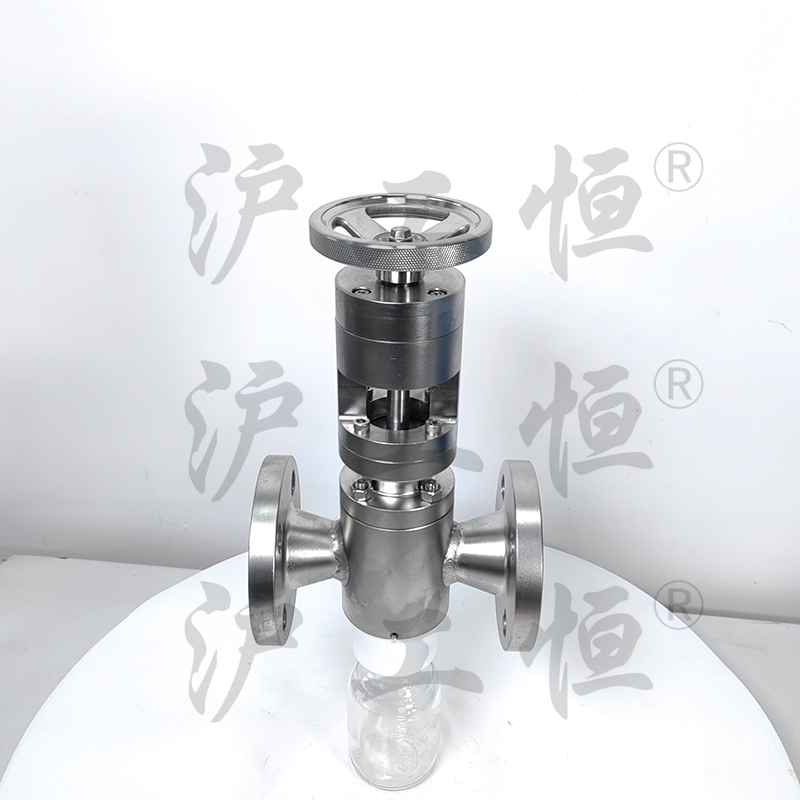

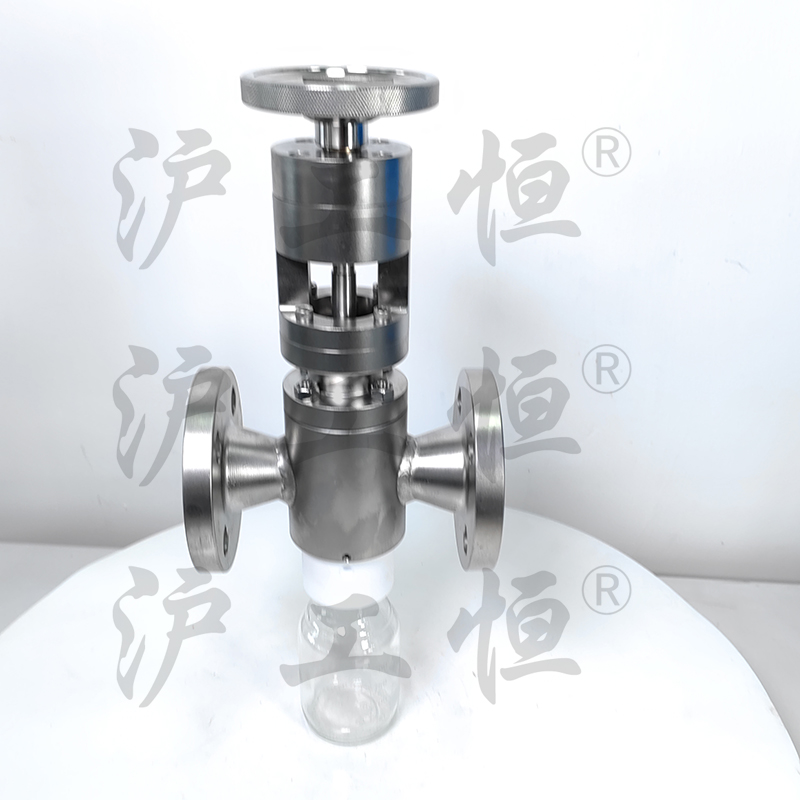

GHZXQYF-300LB美標高溫在線取樣閥用于管線在線取樣，取樣介質真實， GHZXQYF-300LB美標高溫在線取樣閥主要有閥體、閥芯、閥桿、閥座、高溫填料、排氣口，取樣瓶組成，取樣瓶為可拆卸設計，試樣進入取樣瓶內，配套的瓶蓋可將取樣瓶密封，避免污染試樣，取樣閥流道無滯留、無流阻設計，不影響流量，閥桿通過手輪旋轉帶動閥桿及閥芯，閥芯上下提拉，可精確控制流量，精確控制取樣量，使試樣進入取樣瓶內，取樣瓶可選透明和避光兩種，本取樣閥廣泛應用在制藥、化工、食品行業。

二、標準規格

公稱通徑	DN15~100
公稱壓力	PN0.6~6.4Mpa ANSI Class150~300 JIS 10K,30K
取樣量	不定量
取樣容量	80~1000ml
安裝方式	水平垂直(可選)
尺寸標準	國標、美標、日標
閥體材質	不銹鋼 (304, 304L, 316, 316L)，鈦、Ti、哈士合金、HC276、鋯、Zr702
取樣瓶材質	高硼硅玻璃、PP、PFA
閥座材質	本體材質、聚四氟乙烯（PTFE）、對位聚苯（PPL）
控制方式	手動
設計依據	GB 標準 Standard
設計標準	GB/12224-2005 ANSI B16.34
連接方式	內螺紋、外螺紋、焊接、法蘭、卡箍
試驗和檢驗	GB/T13927-2008

※注：系列取樣閥結構長度及連接尺寸可根據用戶要求設計制造。

三、主要特點
1、本取樣閥可以安裝在主管線上，通道無流阻設計，不影響主管線流量。
2、閥蓋雙密封設計，杜絕介質外漏。
3、閥桿雙密封設計，閥桿采用O型圈與填料雙重密封，杜絕介質外漏。
4、取樣出口錐形密封，精確調節流量，實現所需取樣量。
5、力矩輕，可單手操作取樣，提高了取樣的安全性。
6、閥體一體式精密鑄造，經過固溶處理，杜絕晶間腐蝕。
