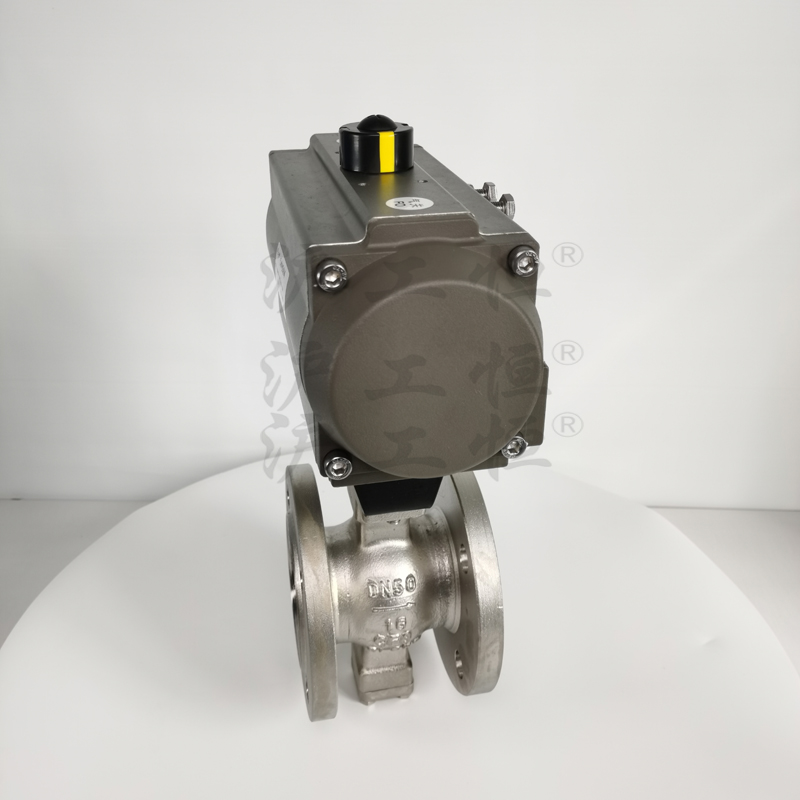

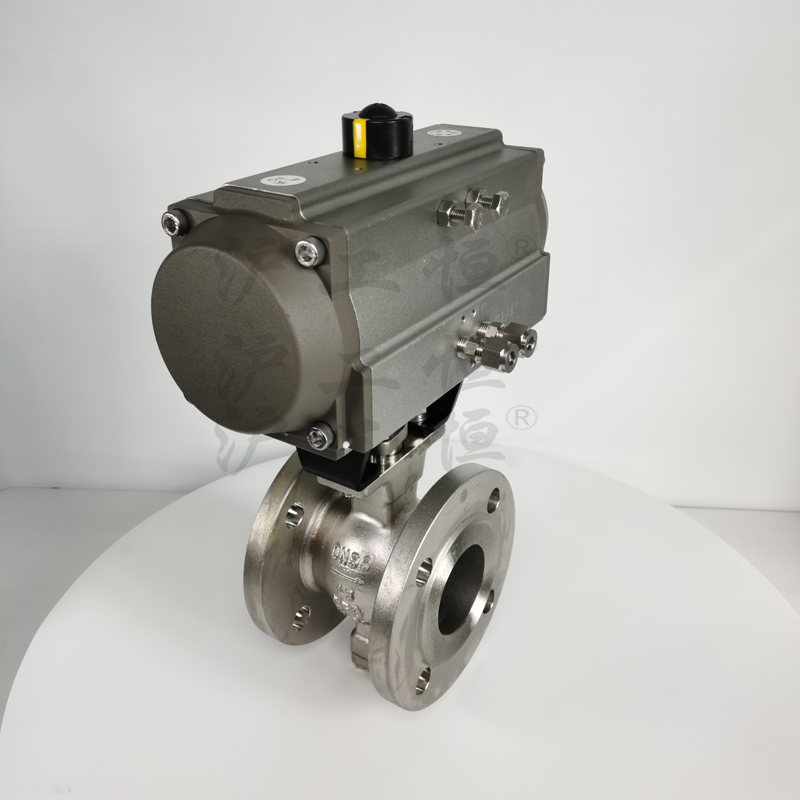

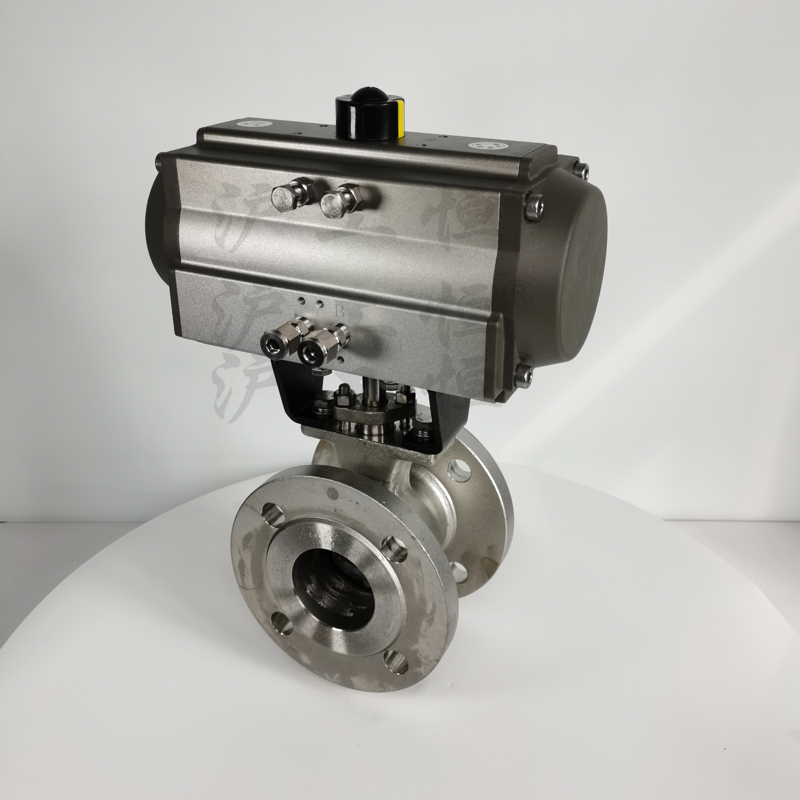

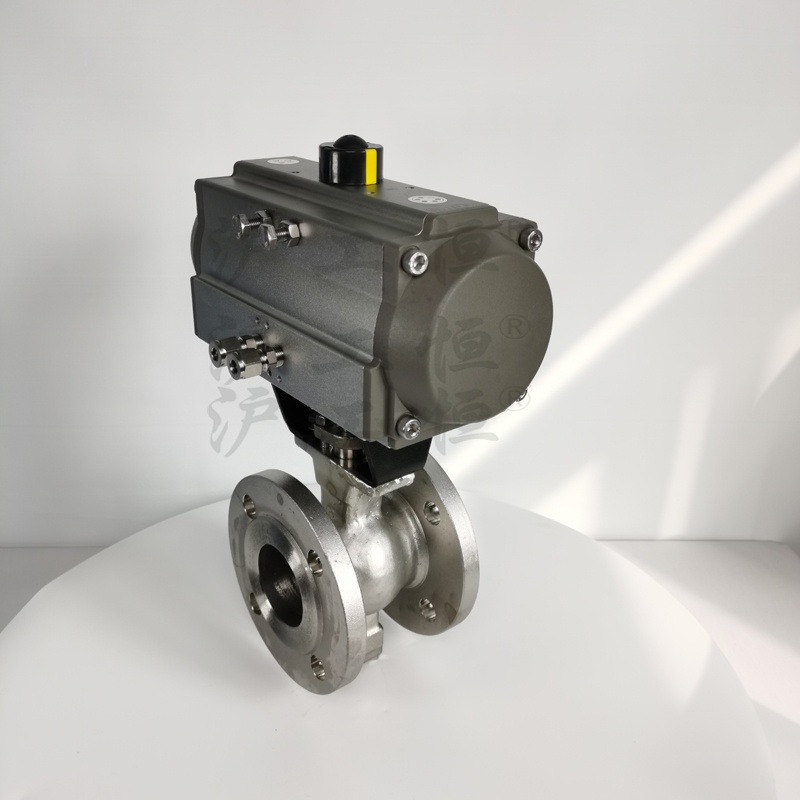

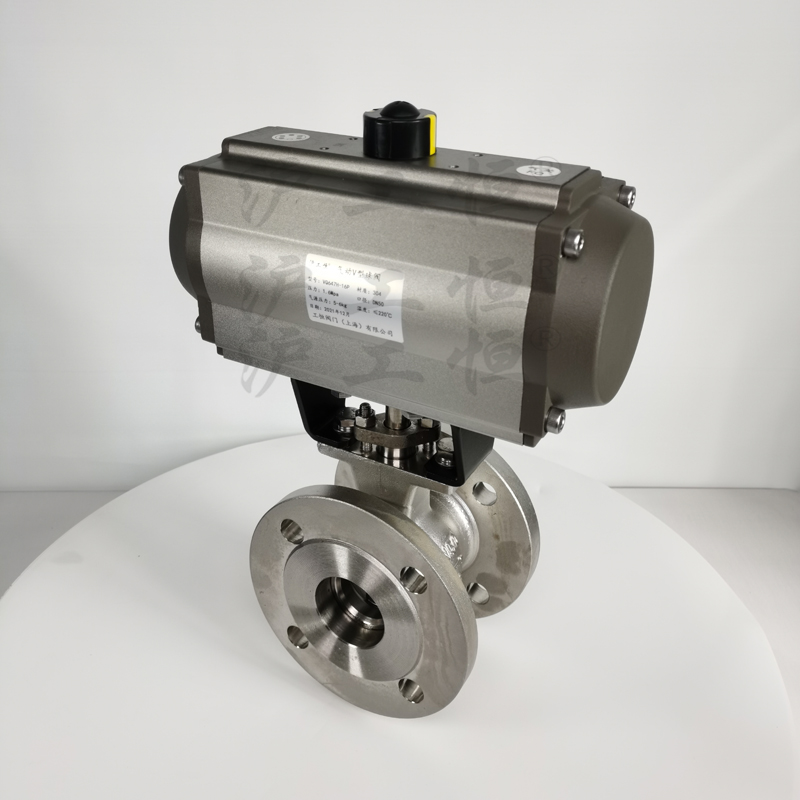

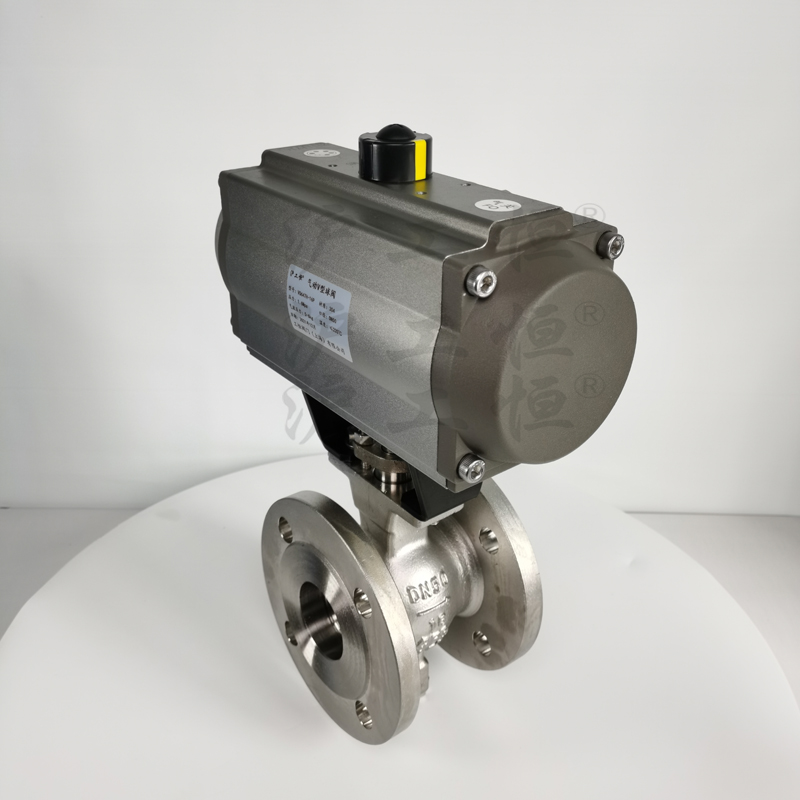

VQ647Y-16P不銹鋼氣動V型球閥

日期：2022/09/30 瀏覽：

產品概述

氣動V型調節球閥采用圓柱型彈簧預載的帶補償性可動金屬閥座結構，密封性能好。球芯與閥座不會產生卡阻或脫離，使用長。球芯上的V形切口與金屬閥座之間具有剪切作用，適用于控制高粘度，含纖維、固體顆粒及漿料等介質。結構制造紙工業的紙漿顯得優。閥門的流通能力大、壓力損失小、且介質不會沉積在閥體中腔，閥門具有近似等有分比的流量特性、可調范圍大，還具有調節與定位的功能。

零件材質表

零件名稱	材質
閥體、閥蓋	WCB	CF 8
密封圈	2Cr13 氮化	304 氮化
球體	2Cr13 硬格	304 硬格
閥座、閥桿	2Cr13	304
墊片	柔性石墨不銹鋼	柔性石墨不銹鋼
雙頭螺柱	35CrMoA	1Cr18Ni9Ti

產品性能規范

公稱壓力	試驗壓力（MPa)		適用介質	適用溫度
	殼體試驗	密封試驗
1.6	2.4	1.76	水、油、氣及高粘度，含纖維、固體顆粒等介質	-28℃～≤550℃
2.5	3.75	2.75
4.0	6.0	4.4
應用規范	連接法蘭	JB79-59GB9113HG20592-97ANSI B16.5
	檢驗試驗	JB/T9092-99API 598
