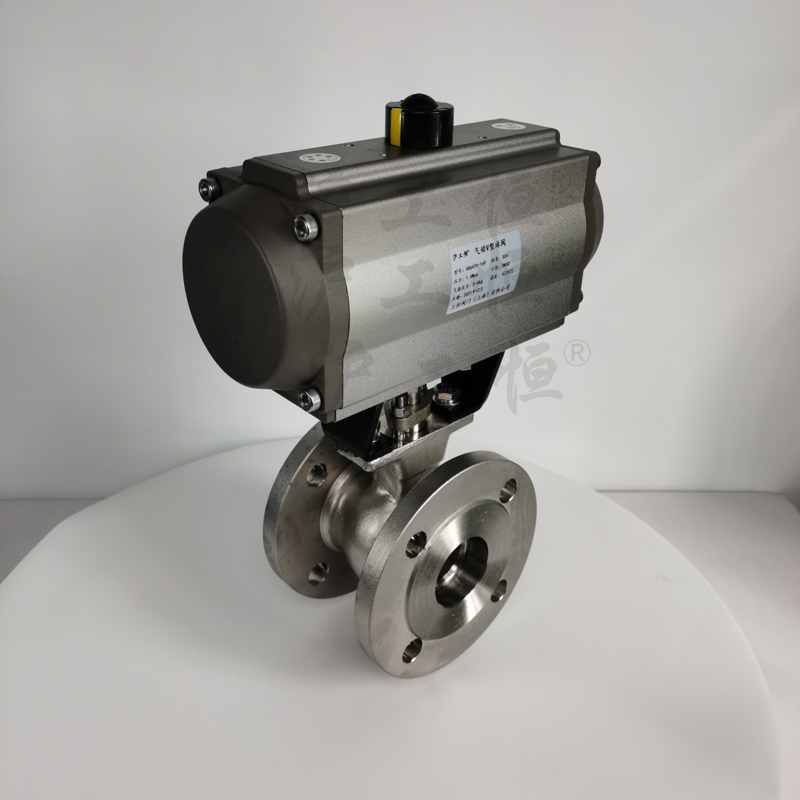

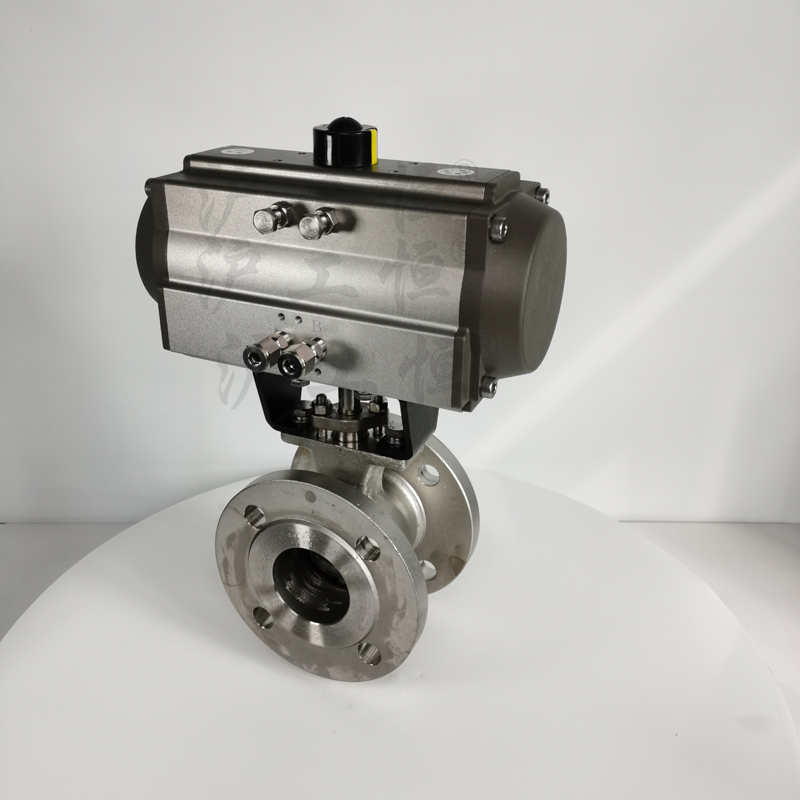

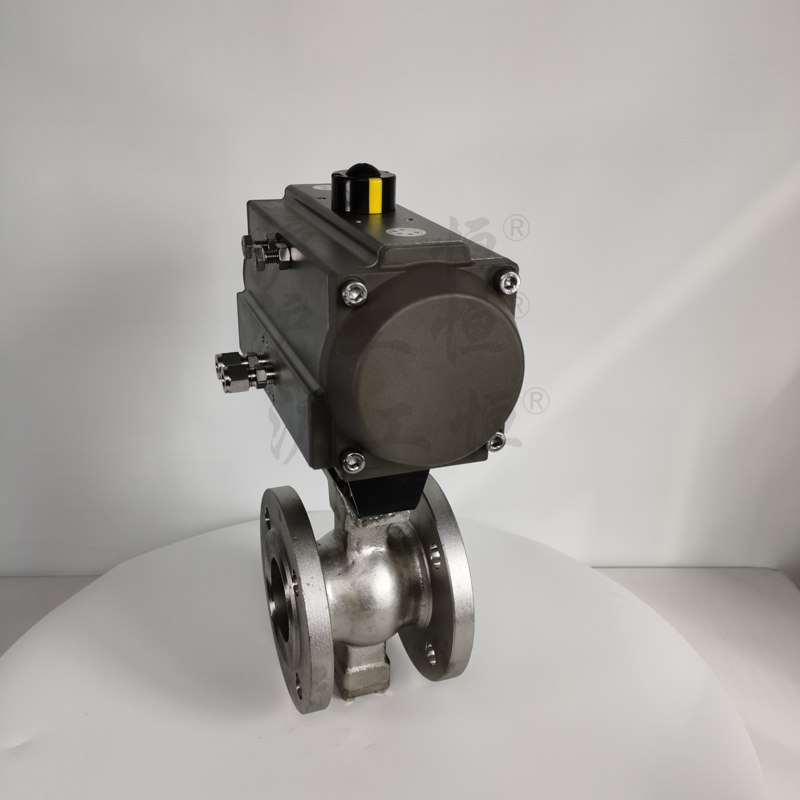

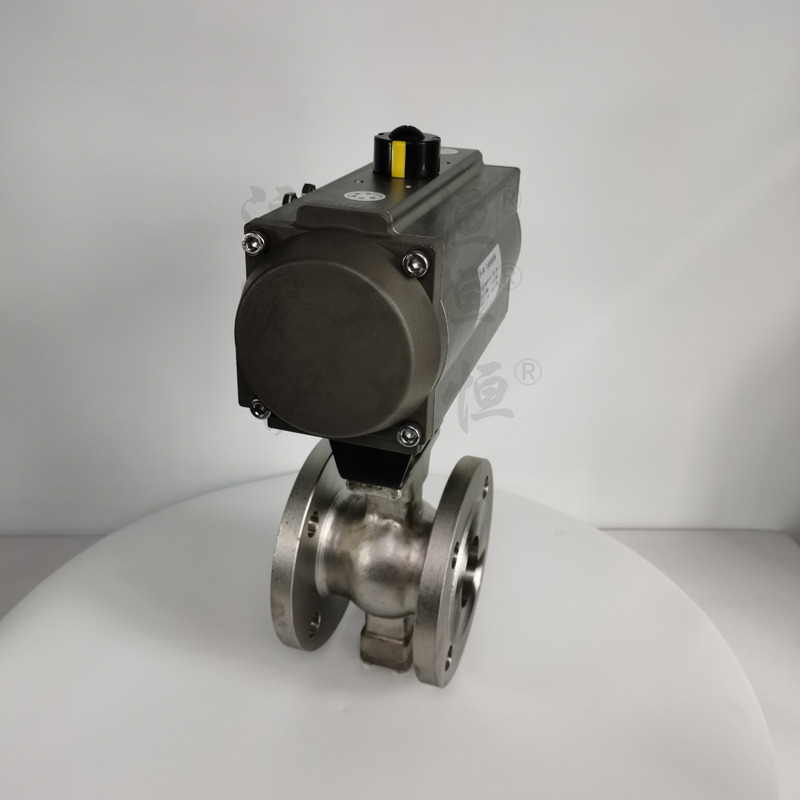

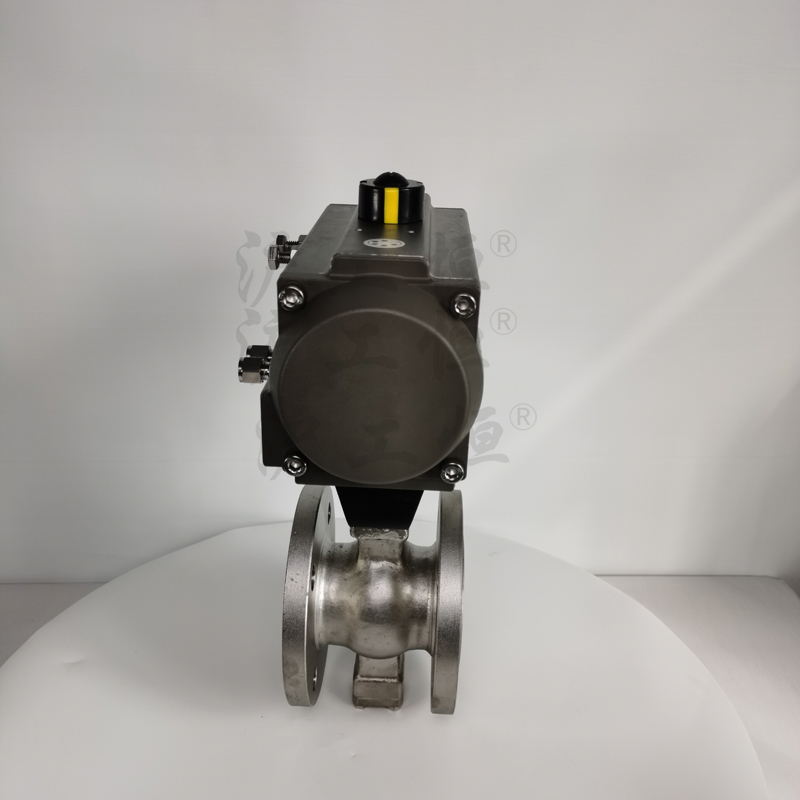

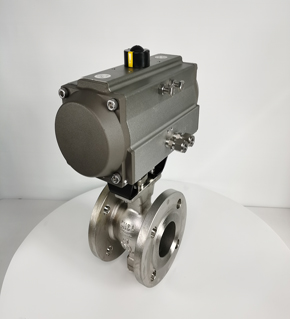

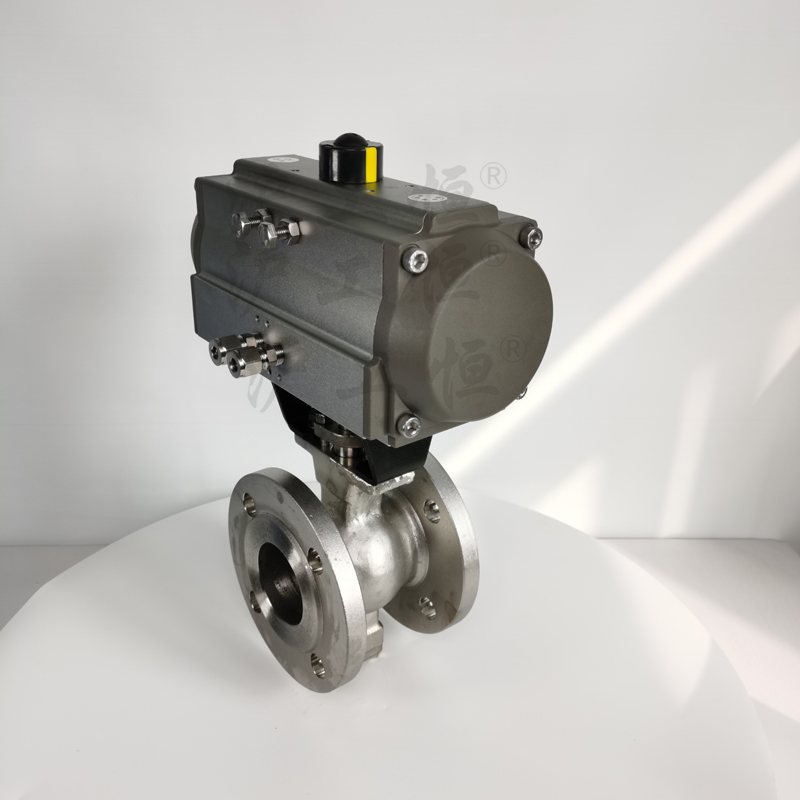

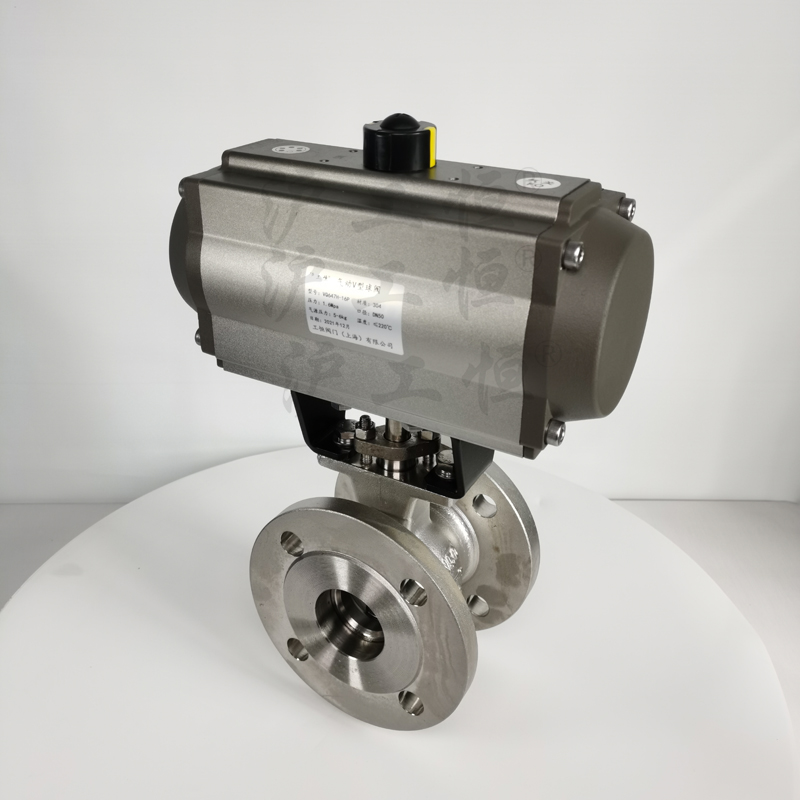

VQ647Y-16P不銹鋼氣動V型球閥

日期：2022/08/23 瀏覽：

氣動V型調節球閥產品概述:

　　氣動V型球閥，球芯呈V形狀，可實現線性調節，可調范圍大。當閥門關閉時，V型缺口與閥座之間產楔形剪切作用，既具有自潔功能又能防止球芯卡死，特別適用于管線結垢凍結場合。適宜于控制紙漿、污水，含有纖維和顆粒固體懸浮介質及粉粒狀介質。配用的ZGH 系列氣缸活塞式執行機構，結構簡單，輸出力矩大。本系列球閥按密封性能分為軟密封和硬密封；按調節方式分為調節型和切斷型，切斷型按作用形式分單作用和雙作用式，調節型為雙作用式。單作用式的獨特優點是一旦動力源發生故障，球閥將按控制系統的要求自動處于關閉或開啟位置。產品廣泛應用于電力、石油、化工、造紙、輕紡、食品、制藥等領域。

主要技術參數和性能：

型式	直通式鑄造球閥
公稱通徑DN	25	32	40	50	65	80	100	125	150	200	250	300	350	400
閥座直徑	20	26	33	40	53	66	86	104	128	170	212	255	300	340
額定流量系數Kv	25	36	63	100	184	280	400	600	950	1540	2500	3900	6150	9800
公稱壓力PN	PN1.6 6.4MPa
泄漏量	軟密封：≤1.8×10-7×△P×DN.1/h（試驗介質為液體：式中△P為壓差）　　硬密封：≤10-4×閥額定容量.1h（閥額定容量的計算見附表）
氣源壓力	0.4~0.6MPa
連接形式	對夾式、法蘭式、管道法蘭按JB79-59標準
適用溫度	軟密封-40℃~+180℃；硬密封-40℃~+450℃
球芯轉角	90度
流量特性	近似等百分比
閥體材料	A105、F321、F316、WCB、ZG1Cr18NiTi、ZGOCr18NiTi、ZGOOrL7N14MO2
球芯型式	部分球帶有V形缺口
閥座材料	、不銹鋼司太立硬質合金
基本誤差	≤全行程的2%（帶）
回差	≤全行程的2.0%（帶）
死區	≤全行程的0.8%（帶）
額定流量系數誤差%	≤±10
