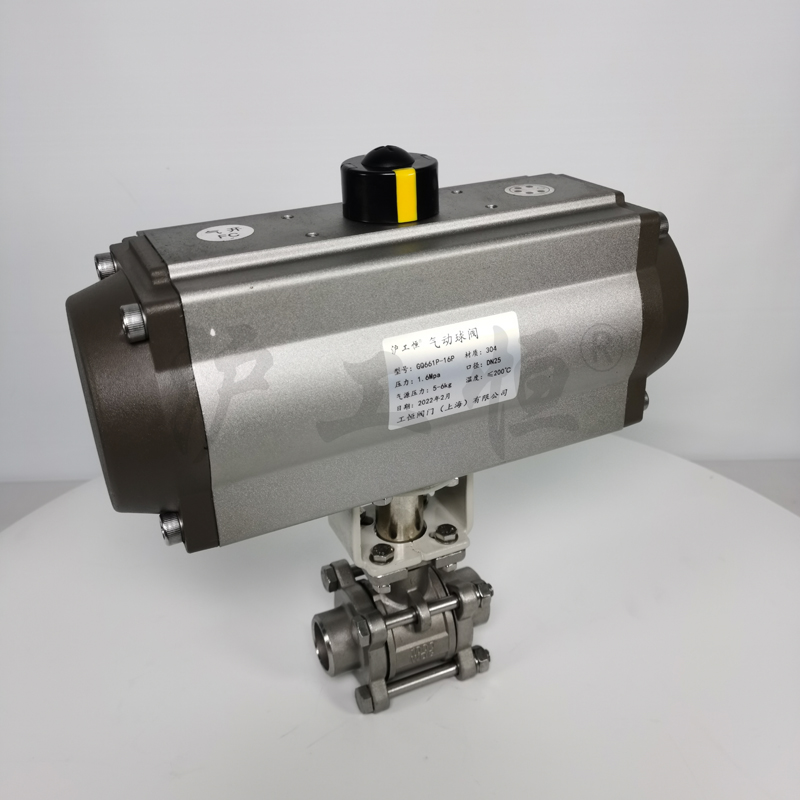

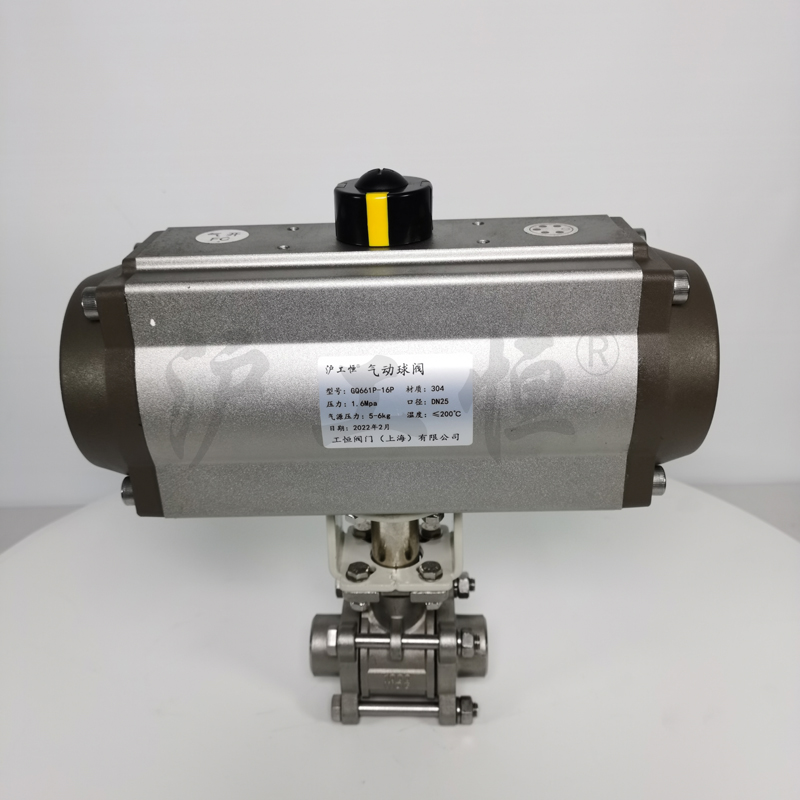

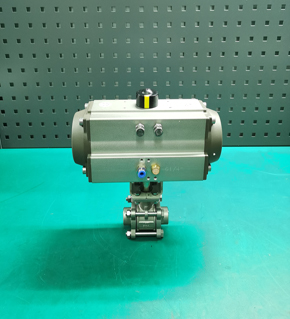

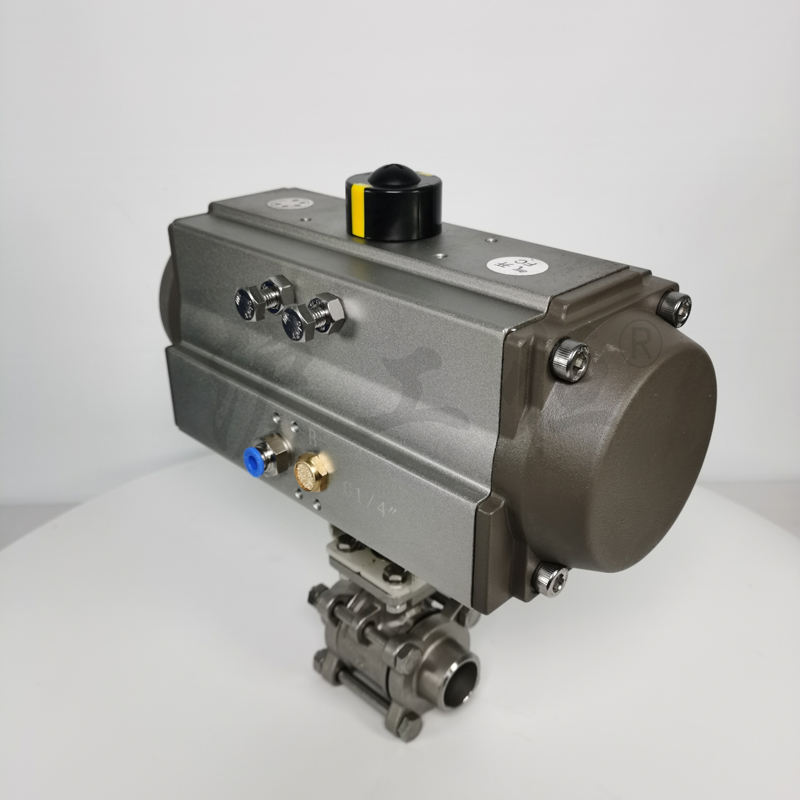

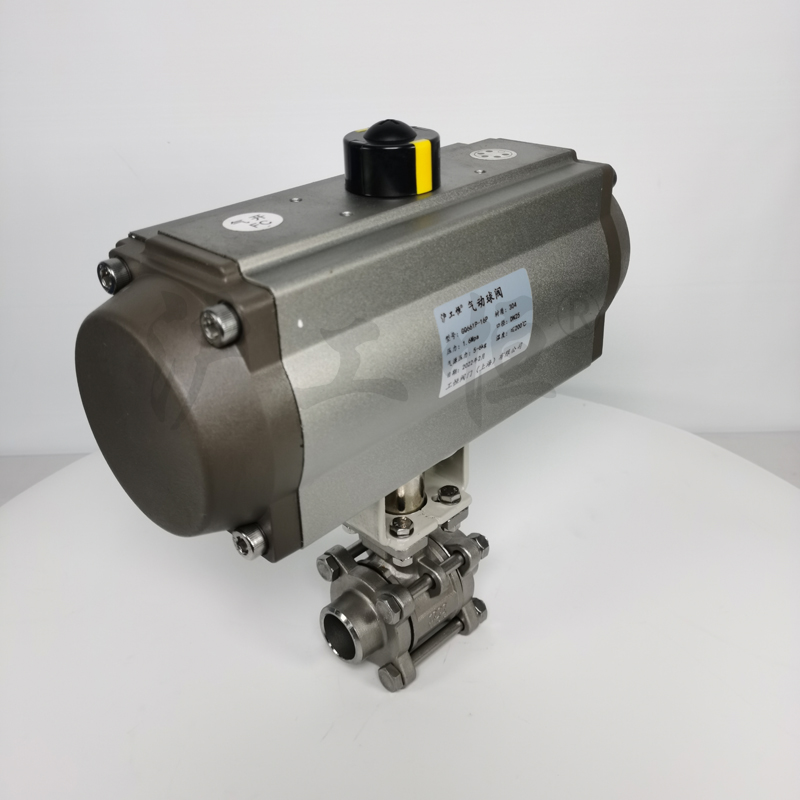

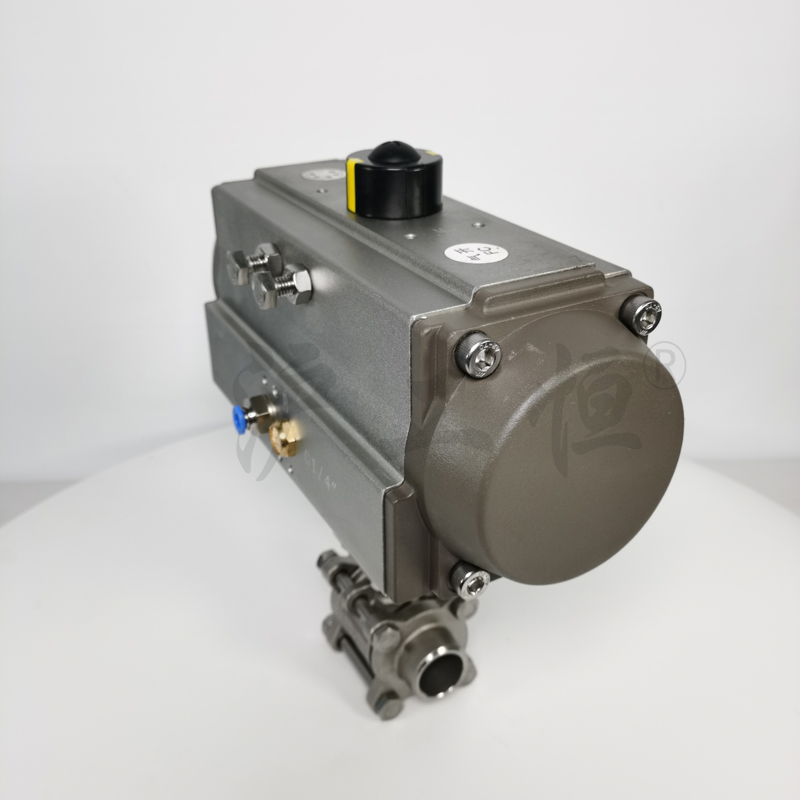

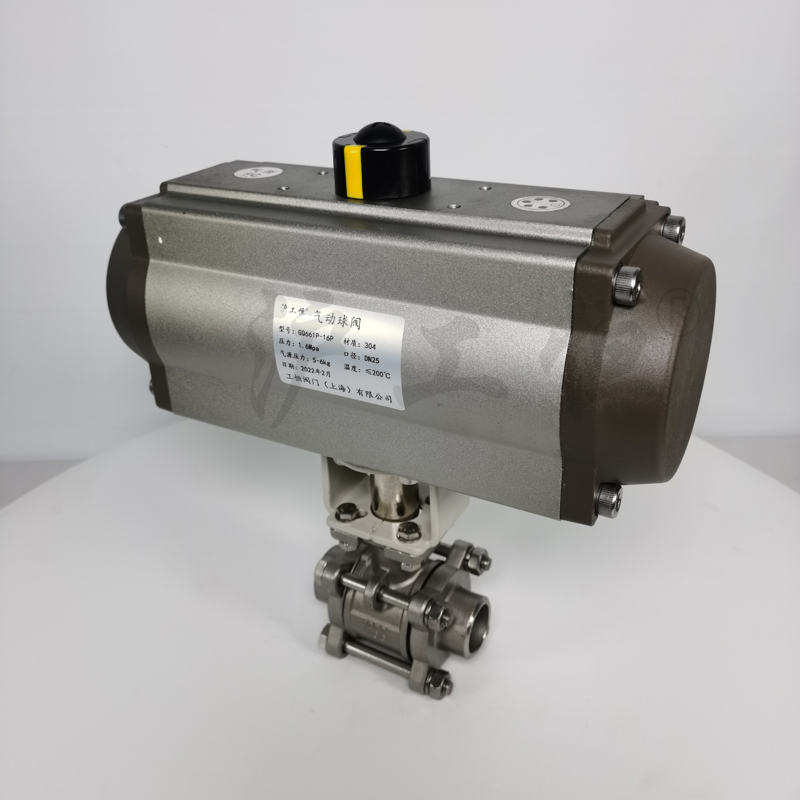

GHQ661F 三片式氣動不銹鋼球閥對焊氣控開關切斷閥門

日期：2022/07/28 瀏覽：

Q661F-16P氣動三片式304不銹鋼焊接對焊球閥

　　產品概述：

　　Q661F-16P氣動高壓焊接球閥,不銹鋼高壓焊接球閥是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°可以實現全開—全閉的動作?？刹捎弥悄芸刂婆c定位，與電氣閥門配套，輸入4-20mADC信號及0.4～0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。Q661F-16P氣動高壓法蘭球閥按其密封性能分為金屬密封與軟密封。Q661F-16P氣動高壓焊接球閥具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性等優點。氣動高壓焊接球閥適合于介質是粘稠、含顆粒、纖維性質的場合。氣動高壓焊接球閥應用于石油、化工、教學設備、輕工、高壓設備、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。

　　技術參數及性能：

　　公稱通徑DN(mm)

　　100

　　125

　　150

　　200

　　閥體形式

　　整體鍛造閥體(DN50以內)、三段式鍛造閥體(DN50以上)

　　公稱壓力

　　PN16.0、25.0 MPa；ANSI 150、300、600、900LB

　　連接形式

　　法蘭式、焊接式、螺紋式(適用于PN45MPa以內)

　　密封填料

　　V型聚四氟乙烯填料、柔性石墨填料等

　　閥芯形式

　　O型球體閥芯

　　流量特性

　　近似快開特性

　　動作范圍

　　0～90°、0～360°

　　泄露量Q

　　按GB/T4213-92，小于額定KV0.01%

　　配置執行機構

　　GT、AT、AR、AW系列單雙作用氣動執行器

　　控制方式

　　開關兩位控制能、4～20mA模擬量信號控制

　　性能規范：

公稱通徑DN(mm)		DN15-300
公稱壓力	PN(MPa)	10.0	16.0	25.0	32.0	42.0
試驗壓力	強度試驗	15.0	24.0	37.5	48.0	63.0
	密封試驗	11.0	17.6	27.5	35.2	46.2
	低壓氣密試驗	0.5～0.7
適用介質	水、油、蒸氣、類(溫度≤200℃類(溫度≤200℃)
