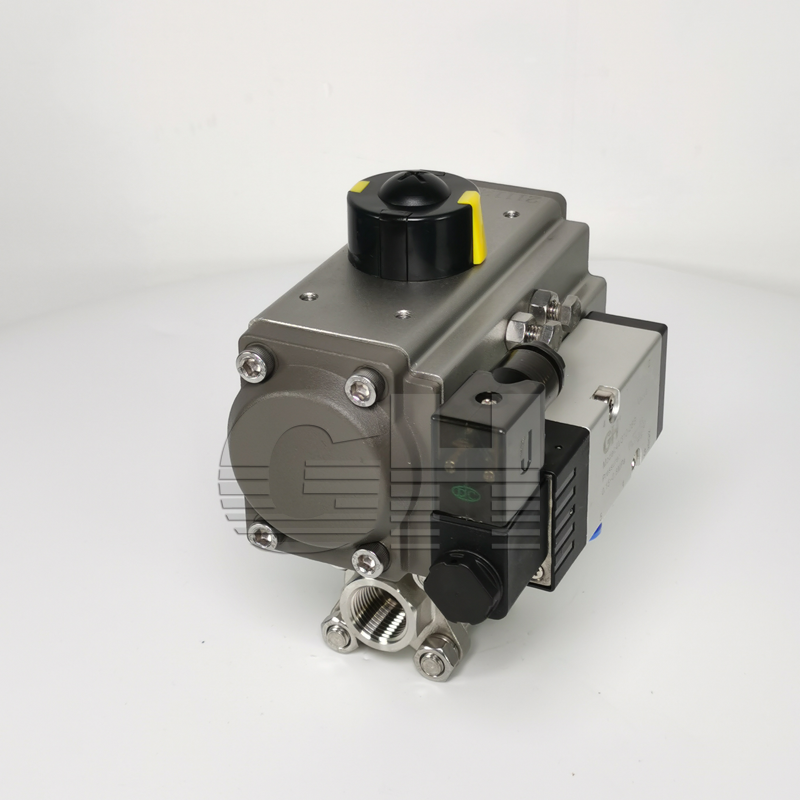

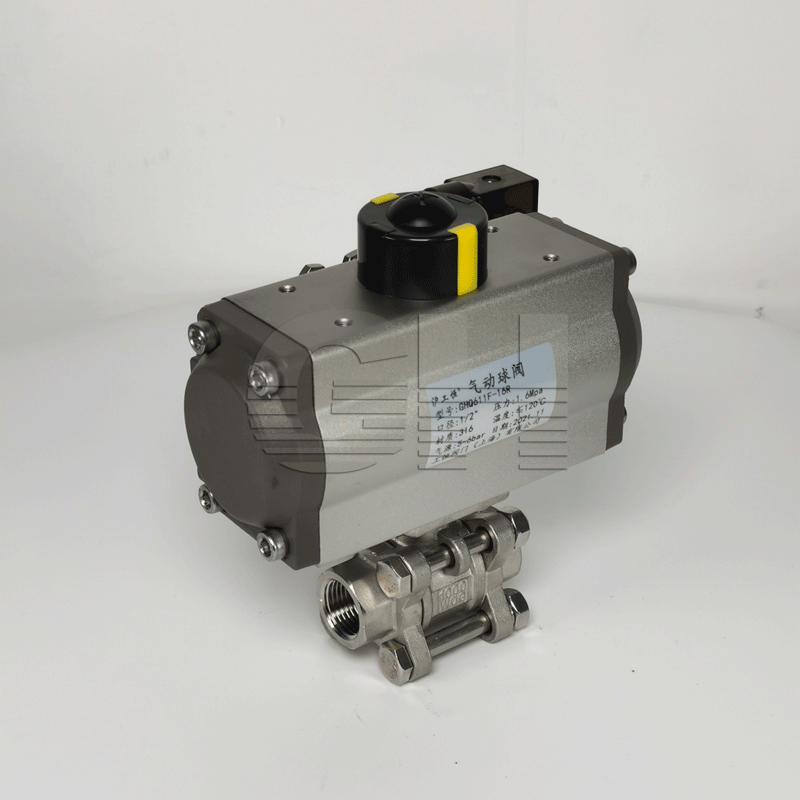

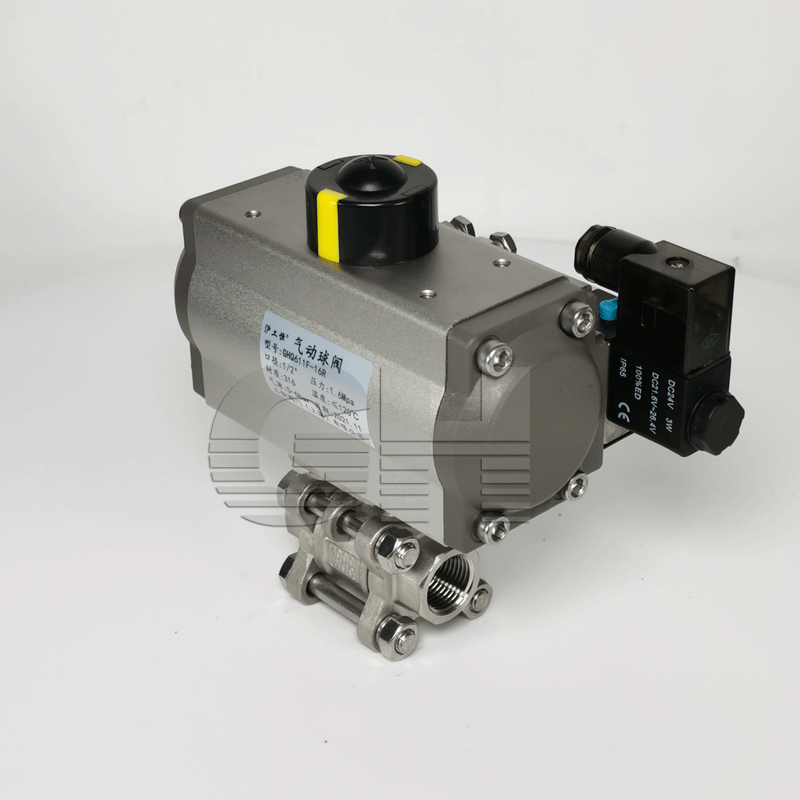

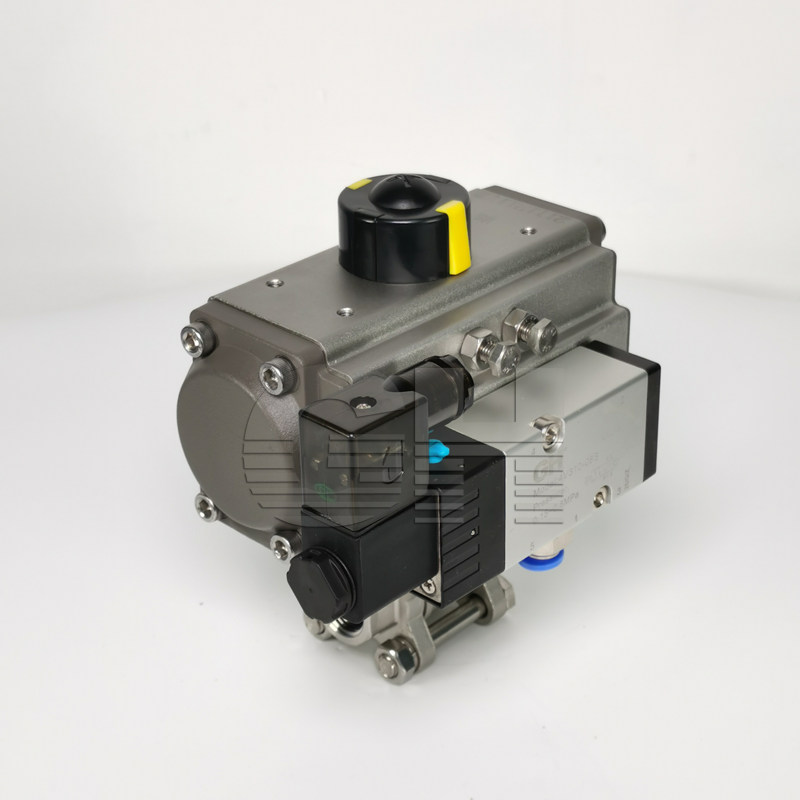

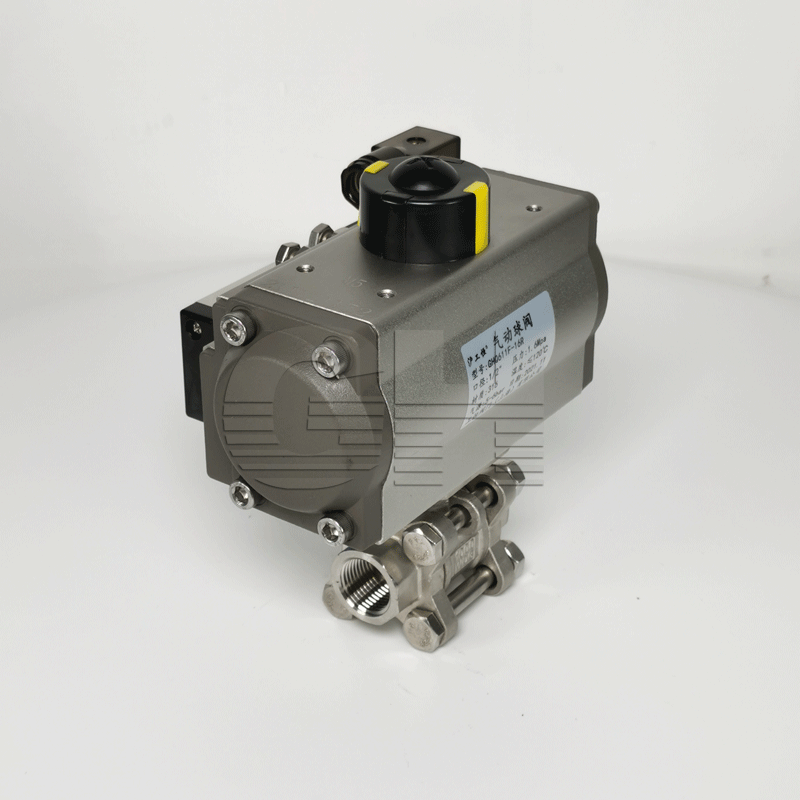

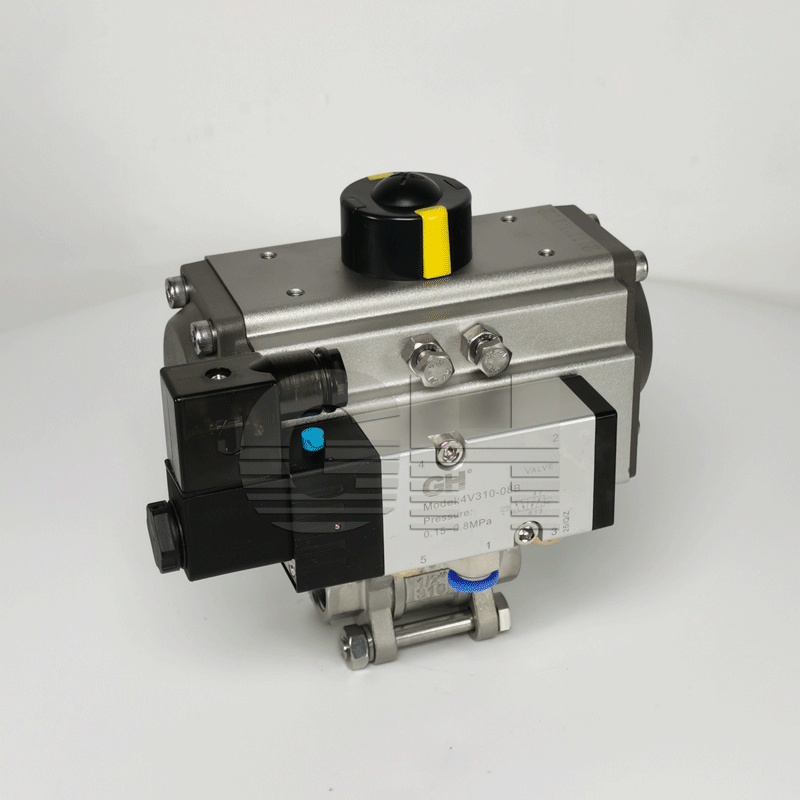

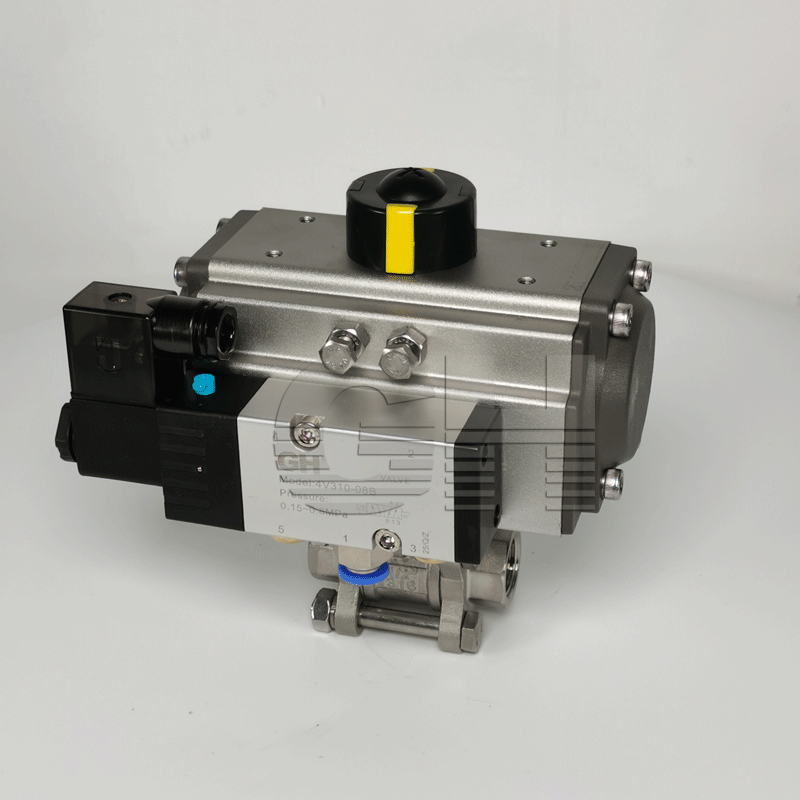

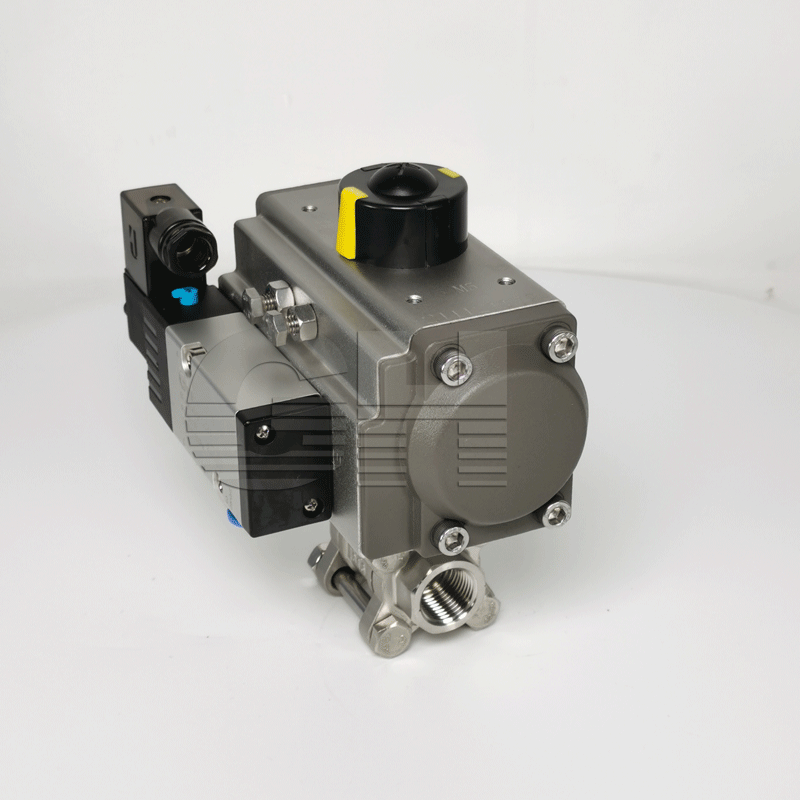

GHQ611F-16P氣動內螺紋球閥氣動不銹鋼絲扣球閥

日期：2022/01/16 瀏覽：

品牌 :	滬工恒	型號 :	GHQ611F-16P
材質 :	不銹鋼	連接形式 :	螺紋
結構形式 :	浮動球球閥	公稱通徑 :	15-200
適用介質 :	水	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	氣動
零部件及配件 :	執行器	用途 :	截止
類型(通道位置) :	二通式

產品詳情
Product details

氣動三片式球閥簡介：
氣動三片式球閥是由三片式球閥與氣動執行器連接組成，采用三段式結構，由左右兩片閥體與中間閥體組成，再用螺栓連接成一體，具有拆裝簡單維修方便等優點。氣動三片式球閥根據作用形式分為雙作用和單作用，單作用形式具有彈簧復位功能，可在遇到故障或沒有氣源時，自動歸位到開啟或關閉的狀態。氣動三片式球閥通過壓縮空氣為動力源，帶動閥芯做0-90度的來回轉動，即可實現對閥門的開關動作，在各個行業得到廣泛應用，是常見的控制閥門。

氣動三片式球閥優點：1，采用三段式閥體，螺紋連接，結構緊湊，重量輕，從高真空至高壓力都可應用。2，外形小巧，節約安裝空間，特別適用于機械體積小空間狹窄的工況當中。3，螺紋三片式氣動球閥密封可靠，使用壽命長，開關動作迅速，檢修起來方便，易拆裝。

產品參數
氣動三片式球閥零件材料：
左右：閥體 WCB、CF8、CF8M、CF3M
閥座：PEFE、PPL、304、316
球體：WCB、CF8、CF8M、CF3M
密封圈：聚四氟乙烯、金屬硬密封
中閥體：WCB、CF8、CF8M、CF3M
閥桿：2Cr13304、316、316L
填料壓蓋：WCB、CF8、CF8M、CF3M
可選附件：限位開關、定位器、電磁閥、減壓閥

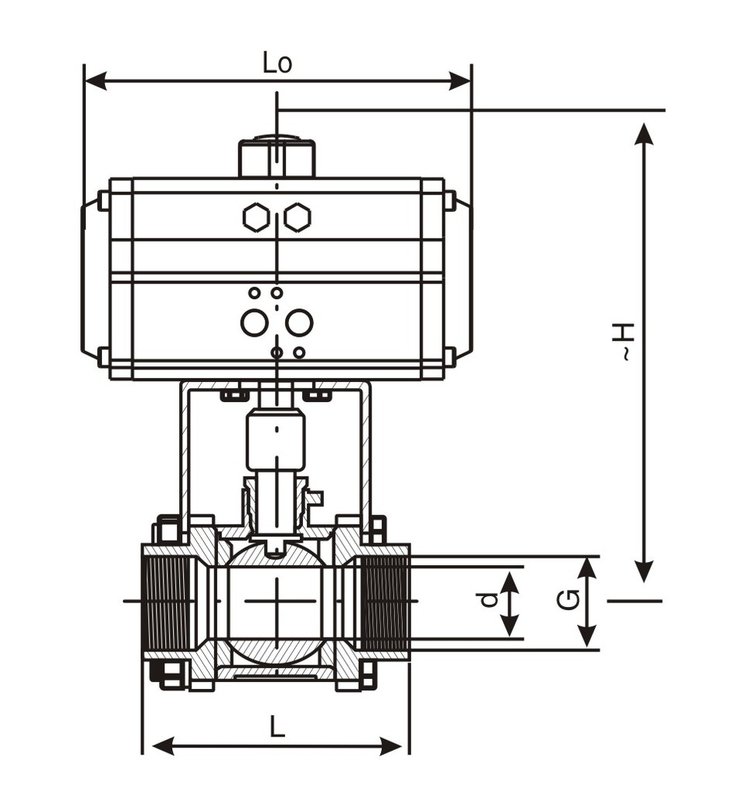

氣動三片式球閥技術參數：

公稱通徑	DN15～DN100(mm)
公稱壓力	PN1.0、1.6、2.5、4.0、6.4MPa
連接方式	內螺紋
氣源驅動	壓縮空氣4-6bar(可帶手輪)
溫度范圍	軟密封:-30～180℃；硬密封:-40～425℃
閥體結構	三片式球閥（開度可選）
密封材料	聚四氟乙烯（F）、對位聚苯（PPL）、金屬硬密封（H）
適用介質	氣體、液體、油類、腐蝕性介質等
閥體材質	開關模式（開關兩位控制），調節型（4-20mA信號）

三片式球閥與一片式、二片式的區別：
一片式球閥是一體式的，由一個塞頭將球體固定，屬于整體式的閥體,常用于小尺寸的閥門。
二片式球閥為兩部分組成，由兩片閥體夾住球體固定的，維修相對復雜，中間的螺絲松緊度很關鍵，關系到是否泄露的可能。
三片式球閥由左右兩片閥體與中間閥體組成，再由兩邊帶頸法蘭夾住，其壓力比其他兩種球閥承受的壓力要高些。
