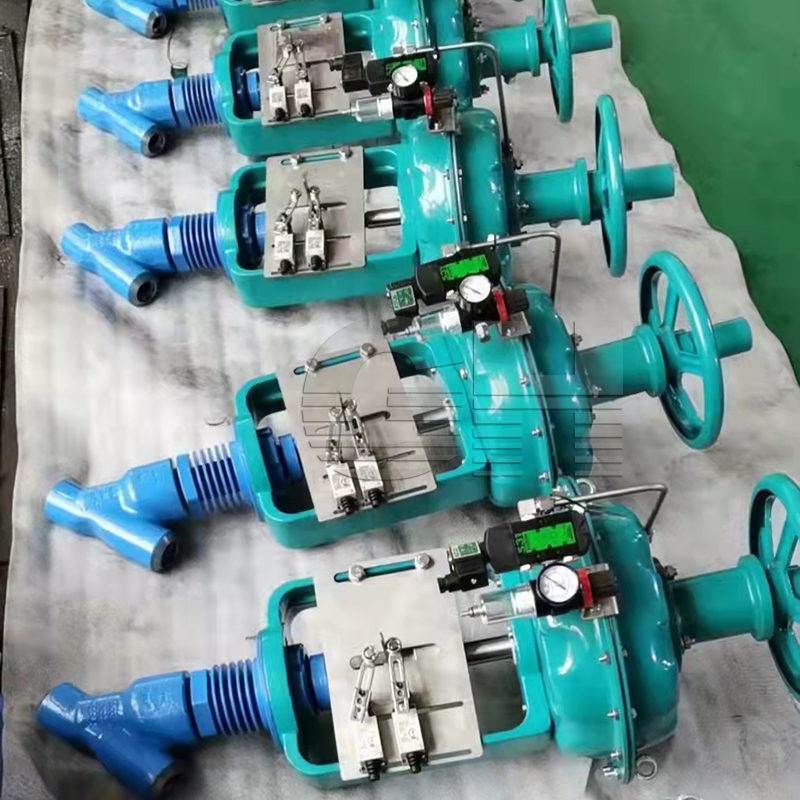

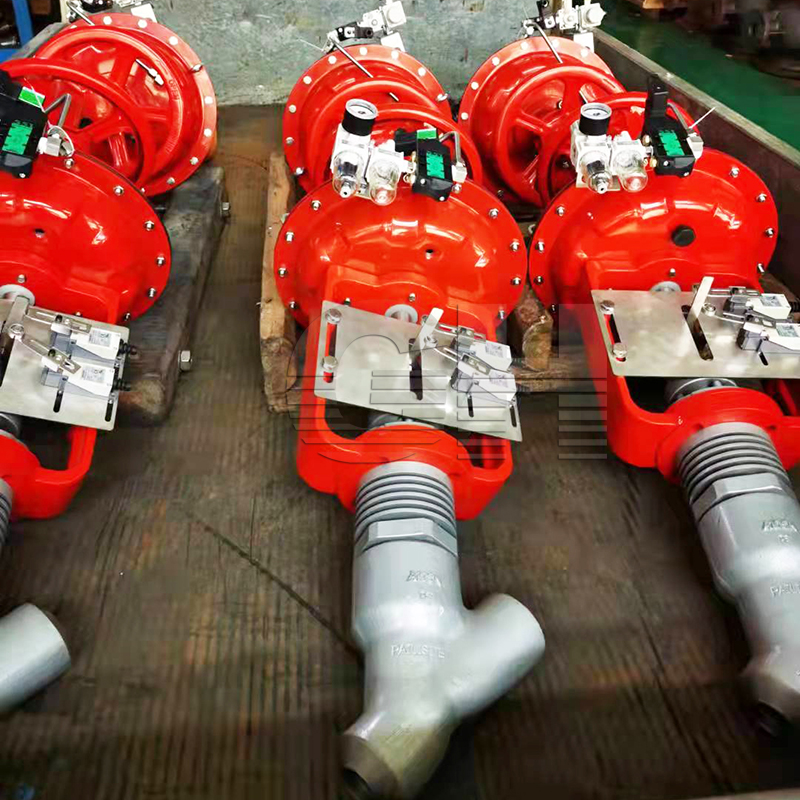

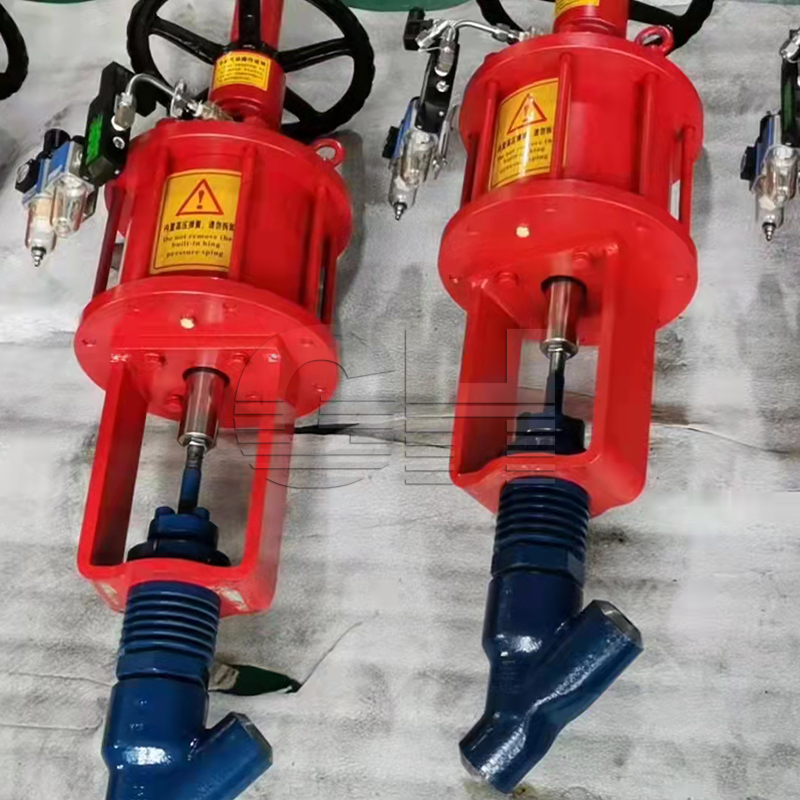

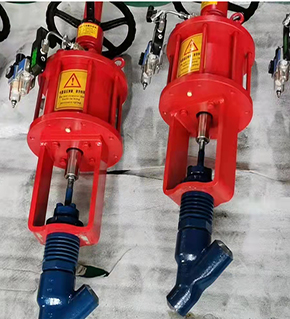

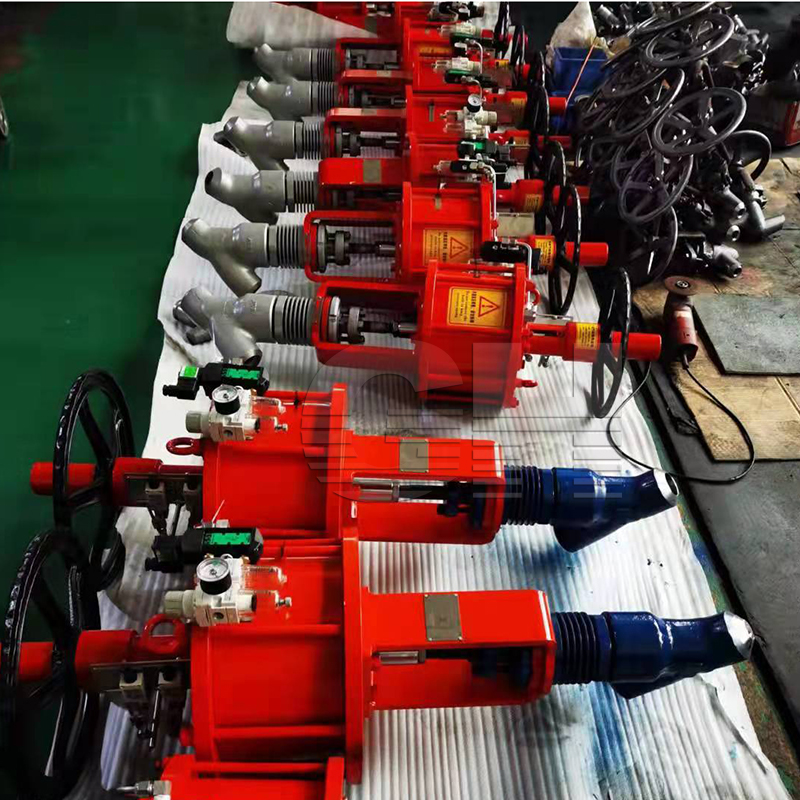

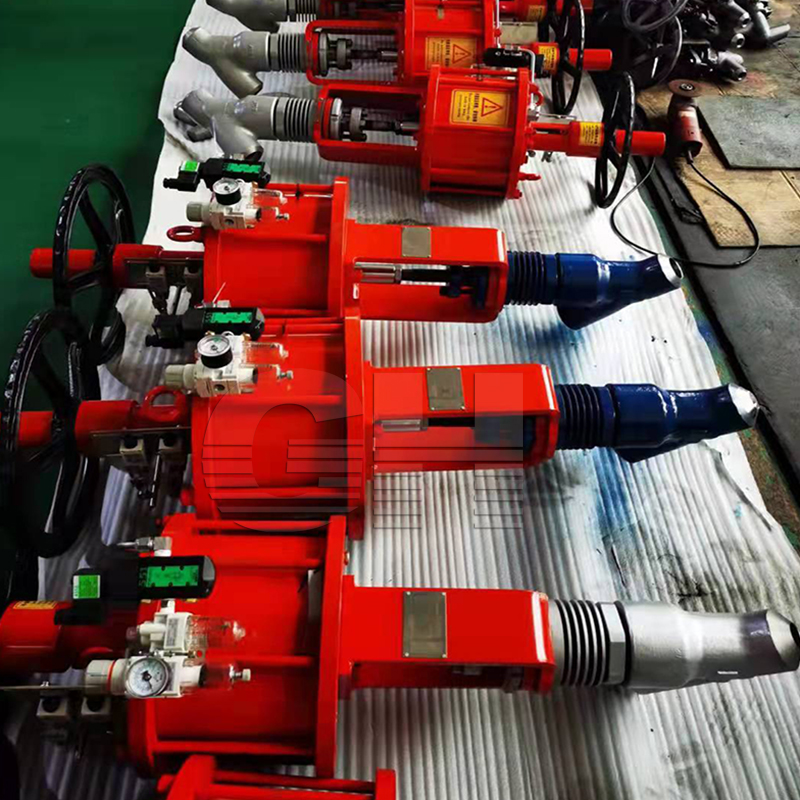

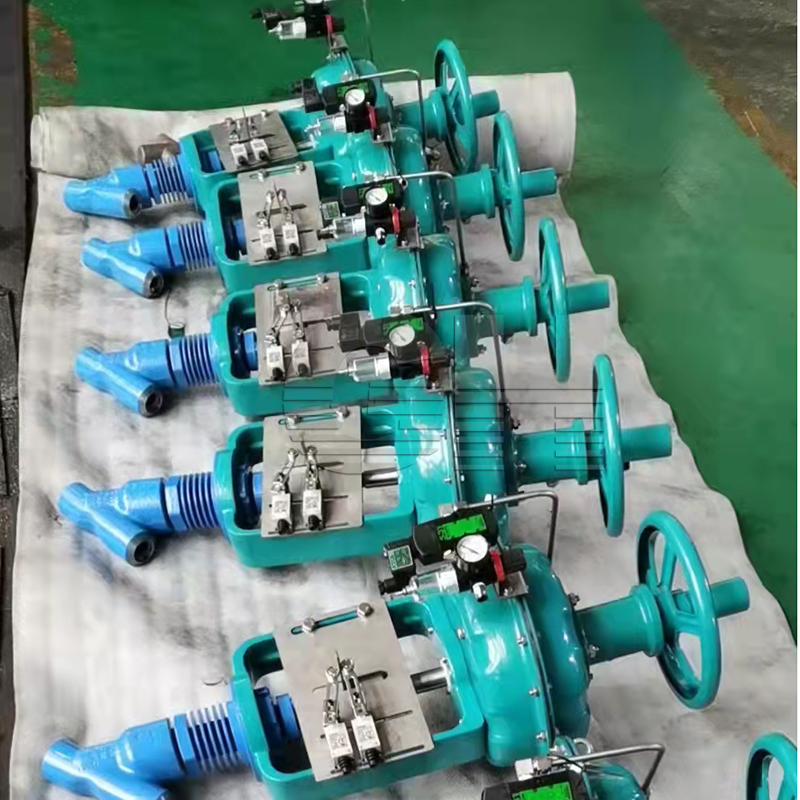

氣動疏水閥氣動疏水調節閥高溫疏水閥

日期：2021/11/01 瀏覽：

介質溫度 :	常溫	工作壓差 :	0.6
材質 :	鑄鋼	品牌 :	滬工恒
型號 :	氣動疏水閥	產品別名 :	氣動疏水閥
連接形式 :	焊接	類型(通道位置) :	先導式
流動方向 :	單向	驅動方式 :	氣動
用途 :	調節	適用介質 :	水蒸汽
壓力環境 :	常壓

產品詳情
Product details

產品簡述

ZMQS氣動疏水調節閥是本公司根據熱電廠設備疏水而專業開發設計生產的新一代蒸汽疏水閥，氣動疏水調節閥接近直線的流通設計，減小流阻，二次節流原理，減少沖蝕，提高壽命。氣動疏水閥閥芯、閥座采用整體硬質合金，關閉內漏≤VI級，可拆卸中腔密封設計，杜外漏，檢修方便等特點，還可在易燃，易爆場合使用，根據控制系統或調節儀表的信號，切斷或開啟閥門，從而實現對被控參數的使用要求。因此氣動疏水調節閥它廣泛應用于火電廠等行業的遠程控制。

工作原理：

氣動疏水閥由新系列氣動薄膜執行機構和Y型疏水閥二部分組，Y型疏水閥是具有特殊結構的調節閥體二端為焊接式，適用于特定的配管。氣動疏水閥執行機構有正、反二種作用形式；當信號壓力增加，推桿伸出膜室的叫正作用，與閥配合構成氣關式。當信號壓力增加，推桿退入膜室的叫反作用，與閥配合構成開式。
當信號壓力輸入膜室后，氣動疏水閥在膜片上產生推力，壓縮彈簧，使推桿移動，帶動閥桿，改變閥芯與閥座之間流通面積，直到彈簧的反作用力與信號壓力作用在膜片上的推力相平衡，從而達到自動調節工藝參數目的。

特點

1、閥門上部由閥蓋和填料箱組成，利于快速拆裝以及在原地維修。傾斜閥桿的構造和zui佳的流道形狀設計使介質近于直線的方式，閥門具有zui佳的Cv值，產生比其它形式閥門更低的壓降。2、閥門本體上以特殊工藝堆焊硬質合金密封面（密封面表面經過整體硬化處理），結構更緊湊。錐形密封面設計使較小的軸向力就可密封，能提供可靠的密封和長久的使用壽命。3、采用閥體中腔導向的閥瓣具有上下兩個導引環，閥瓣的頂部和底部同時導向，構成全程在閥體中腔導向的活塞式閥瓣，可以消除因各種受力不當產生的卡死，表面擦傷，閥桿彎曲，閥瓣振顫等現象。閥瓣底部的導引環將90%的流體以接近直線的方式通過，有效地消除所有側面沖擊引起的不良反應。這些特點使該閥門很適用于電站蒸汽快速“排放”和“疏水”系統。4、閥瓣密封面堆焊硬質合金，該合金具有的機械特性，耐磨損，耐沖蝕，可保持閥門長久的使用壽命。5、閥桿填料采用進口的特種填料，能起到zui佳的防漏效果，并且經久耐用，拆裝方便。填料箱與閥體處的密封采用夾316高目柔性石墨墊，以預定的扭矩進行裝配,安全可靠，杜外漏。6、采用氣動裝置作為執行機構,對閥門的控制精確,安全,有效.7、填料箱采用特殊結構設計，保證足夠的強度和良好的熱學特性

規格和技術參數

公稱通徑DN	20	25	32	40	50	65	80	100
流量系數	5	8	12	17	29	43	70	100
額定行程	16			25		40
膜片有效面積	280			400		600
公稱壓力	150LB(2.0MPa）--1500LB(25.0MPa)
工作溫度	-445
接管螺紋	M10X1					M16X1.5
