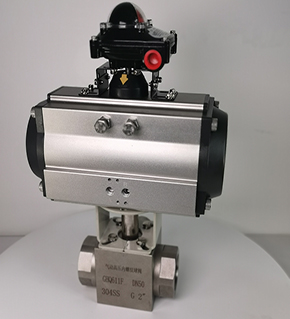

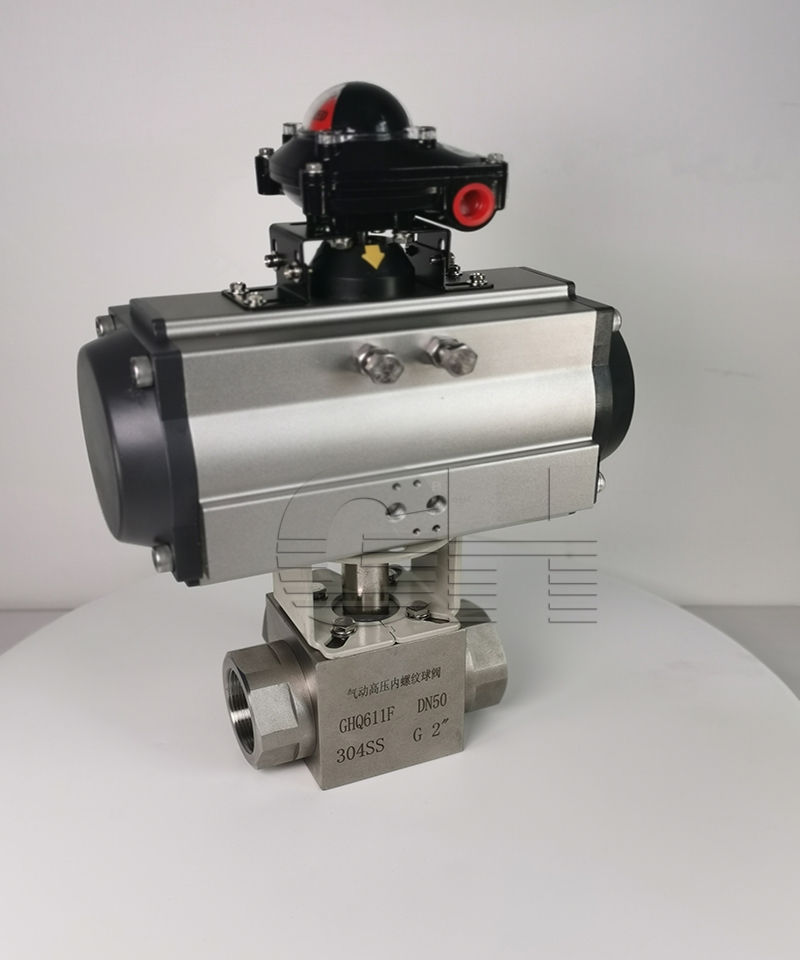

Q614F-100P自動復位氣動球閥-單作用氣動高壓球閥
日期：2021/08/15
瀏覽：
| 品牌 : | 滬工恒 | 型號 : | Q614F-100P |
| 材質 : | 不銹鋼 | 連接形式 : | 螺紋 |
| 結構形式 : | 浮動球球閥 | 公稱通徑 : | DN15-50 |
| 適用介質 : | 水、氣、油 | 壓力環境 : | 高壓 |
| 工作溫度 : | 高溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 氣動 |
| 零部件及配件 : | 執行器 | 用途 : | 調節 |
| 類型(通道位置) : | 三通式 |
產品詳情
Product details
Product details

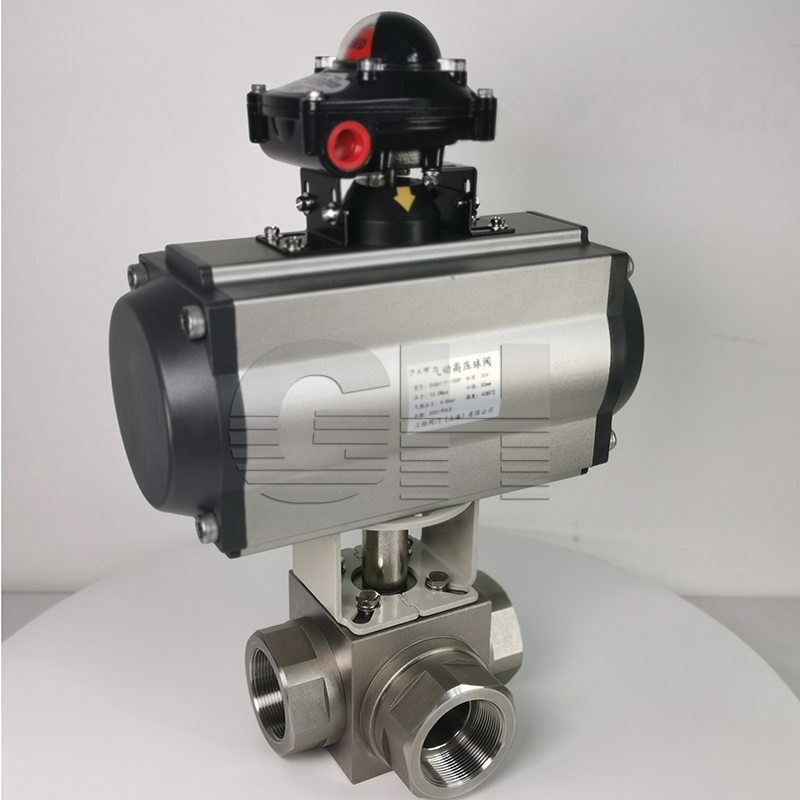

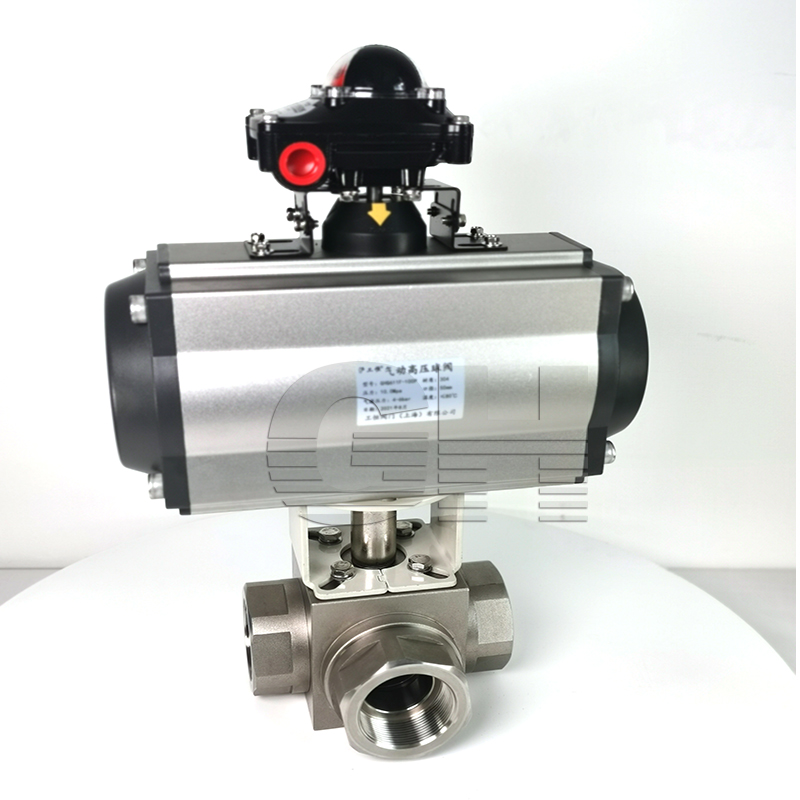

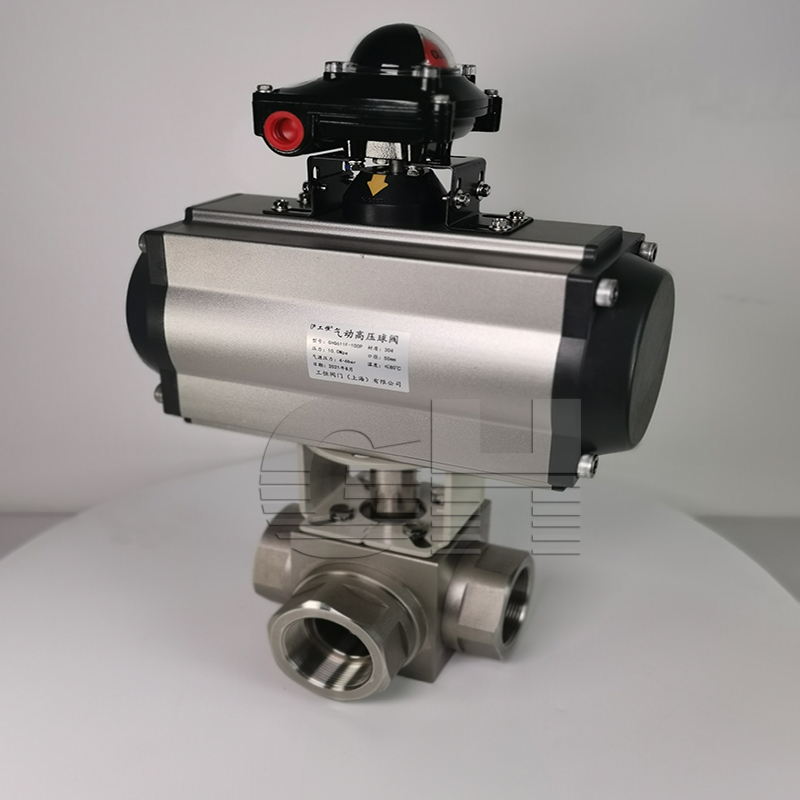

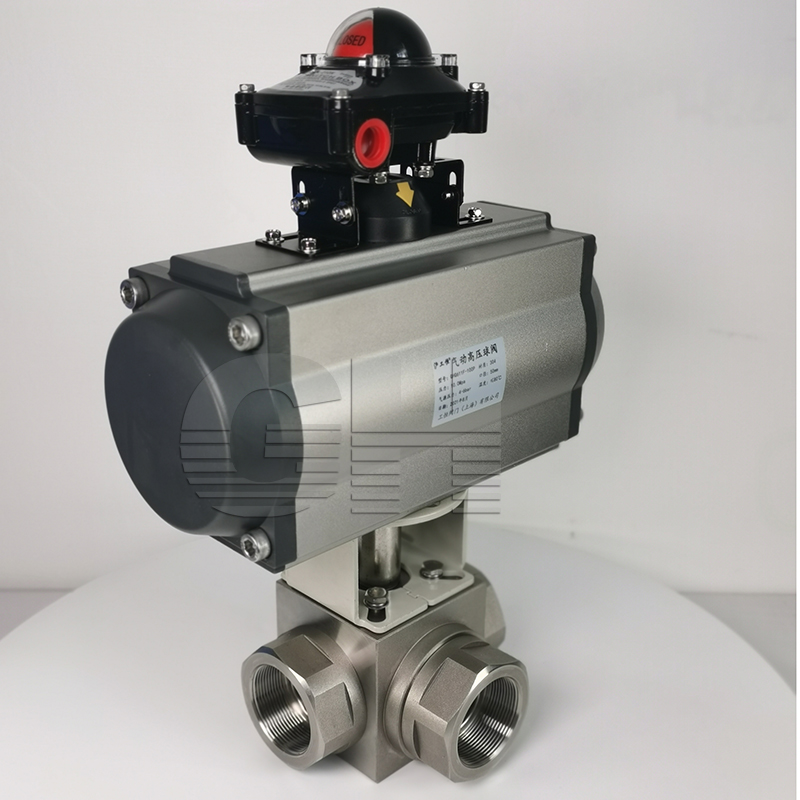

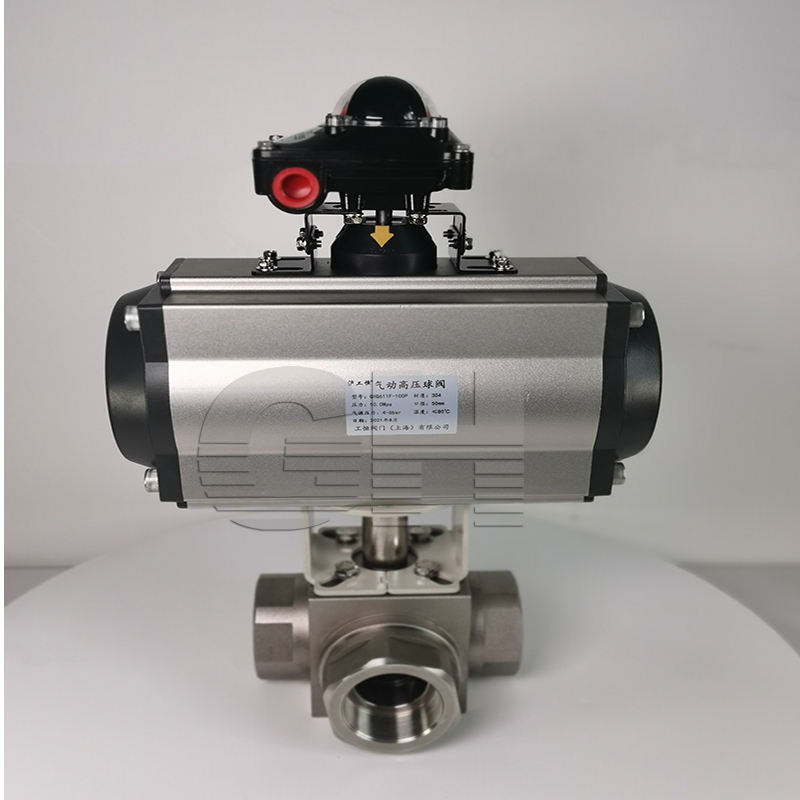

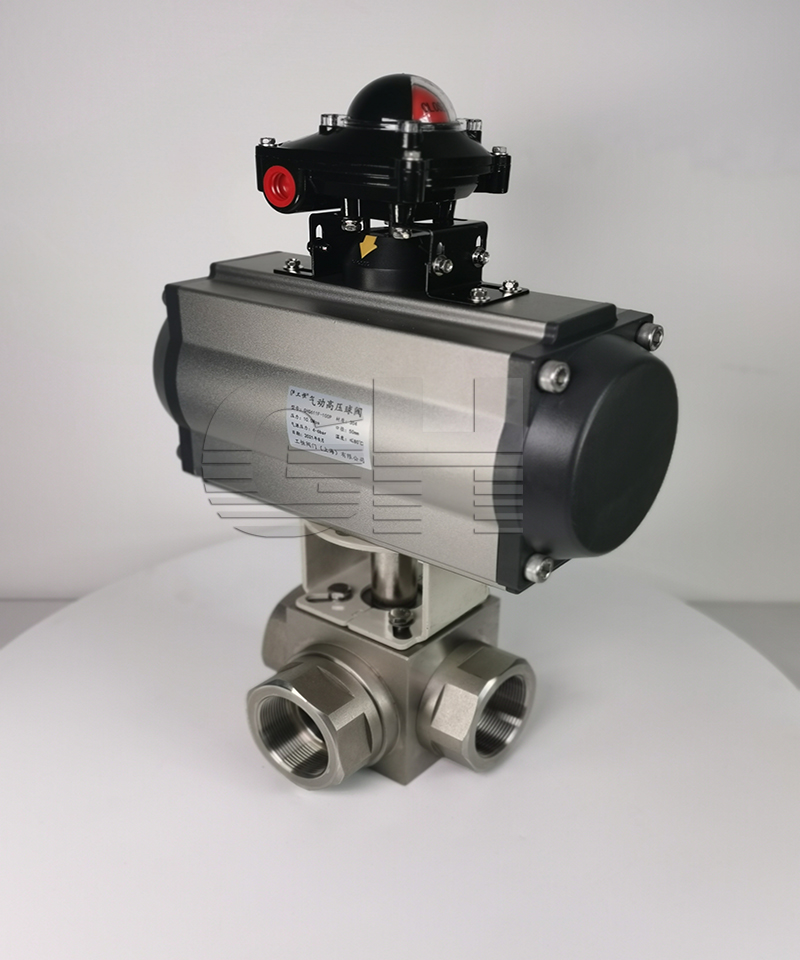

氣動內螺紋三通球閥概述：
氣動內螺紋三通球閥分L型和T型，法蘭連接跟螺紋連接。L型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，三通球閥一般采用兩個閥座結構，也可根據用戶要求采用四閥座結構。
主要技術參數：
①螺紋類型：G•NPT•BSPT DIN259/2999
②閥門檢驗：ISO/DIN 5208—1987
③驅動裝置：ISO 5211
④公稱壓力：PN1.6、2.5、4.0、6.4Mpa、1000WOG
⑤連接方式：螺紋 （L型、T型）
⑥閥體材質：鑄鋼（WCB）、不銹鋼CF8（304）、CF8M（316）
⑦閥球材質：不銹鋼CF8（304）、CF8M（316）
⑧密封材料：PTFE、PPL
⑨適用溫度：-20℃～232℃～350℃
⑩適用介質：水、油、氣等某些腐蝕性液體（W•O•G）
?氣缸選配：AT
?氣缸形式：雙作用、單作用（彈簧復位式）
?環境溫度：-20℃-+80℃
?氣源壓力：雙作用4～8bar、單作用5～8bar
?產品型號：Q615F/Q614F
氣動內螺紋三通球閥性能參數與主要尺寸：
| 序號NO | 零件名稱 | 材質 |
| 1 | 閥體 | 不銹鋼CF8M/CF8 |
| 2 | 閥蓋 | 不銹鋼CF8M/CF8 |
| 3 | 球 | 不銹鋼CF8M/CF8 |
| 4 | 球墊 | 聚四氟乙烯PTFE |
| 5 | 閥桿 | 不銹鋼CF8M/CF8 |
| 6 | 填料 | 聚四氟乙烯PTFE |
| 7 | 中口 | 聚四氟乙烯PTFE |
| 8 | 大薄片 | 聚四氟乙烯PTFE |
| 9 | 壓蓋螺母 | 不銹鋼CF8M/CF8 |
| 10 | 手柄 | 不銹鋼CF8M/CF8 |
| 11 | 流向指示牌 | ALUMINUM |
| 12 | 華司 | 不銹鋼CF8 |
| 13 | 螺帽 | 不銹鋼CF8 |
| 14 | 鎖定裝置 | 不銹鋼CF8 |
| 15 | 皮套 | 塑料 |
| 16 | 盲蓋 | 不銹鋼CF8M/CF8 |
氣動內螺紋三通球閥L型主要尺寸：
| 1/2" | 12.7 | 64 | 53 | 97 | 32.0 | 22.4 | 35.0 | 10-24UNC | 530 |
| 3/4" | 16.0 | 76 | 63 | 126 | 38.0 | 22.4 | 35.0 | 10-24UNC | 700 |
| 1" | 20.0 | 87 | 66 | 126 | 43.5 | 22.4 | 35.0 | 10-24UNC | 980 |
| 1 1 / 4 " | 25.0 | 96 | 81 | 145 | 48.0 | 22.4 | 35.0 | 10-24UNC | 1950 |
| 1 1 / 2 " | 32.0 | 114 | 83 | 145 | 57.0 | 25.4 | 38.1 | 1/4-20UNC | 2950 |
| 2" | 38.1 | 142 | 96 | 204 | 71.0 | 25.4 | 38.1 | 1/4-20UNC | 4450 |
溫馨提示：本文中所有文字、數據、圖片均只適用于參考，Q614F-100P自動復位氣動球閥-單作用氣動高壓球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
