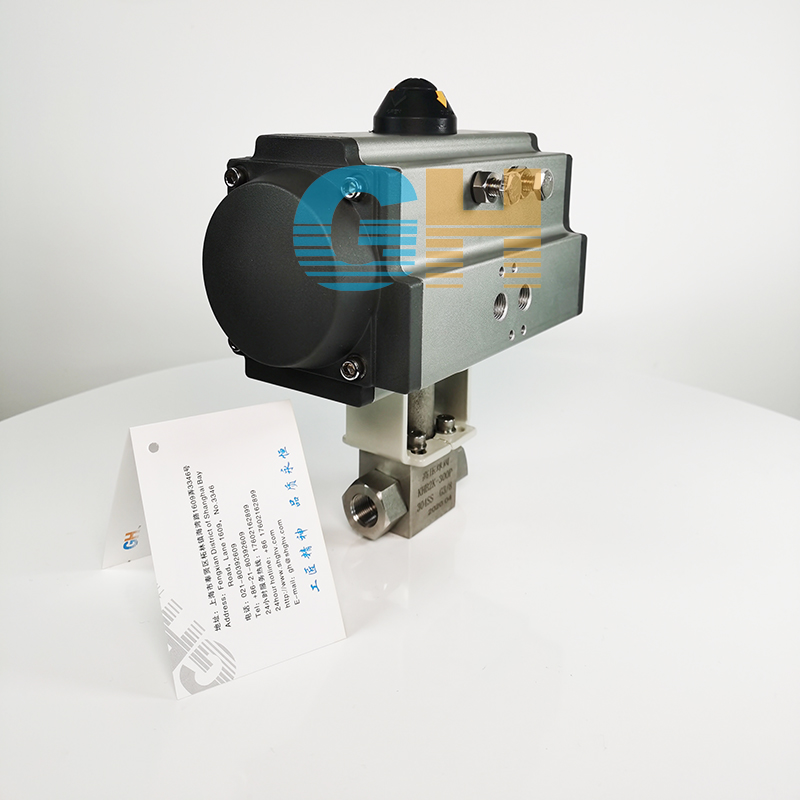

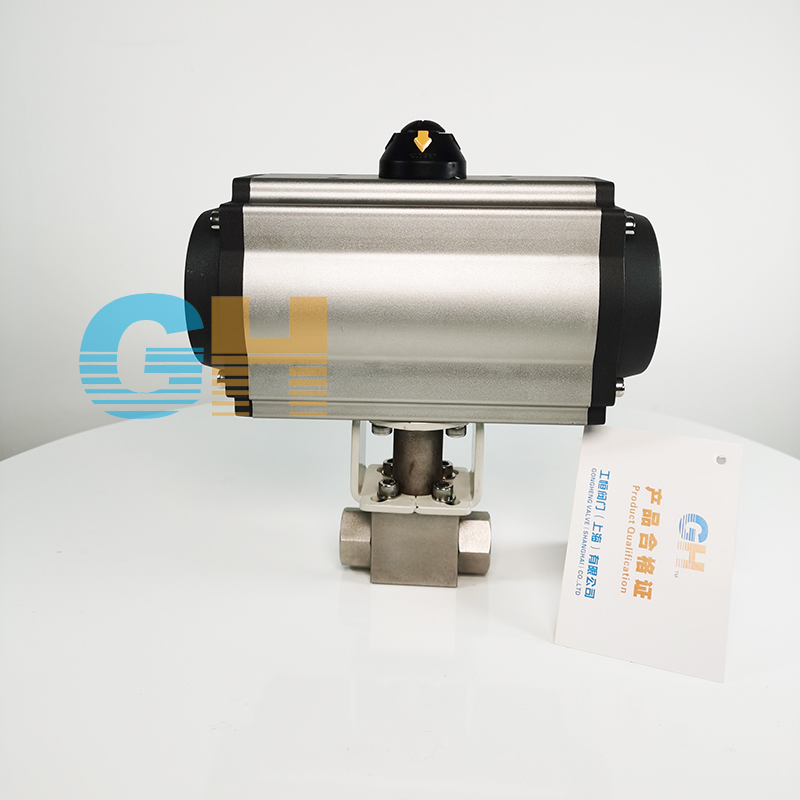

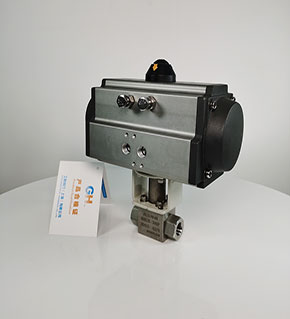

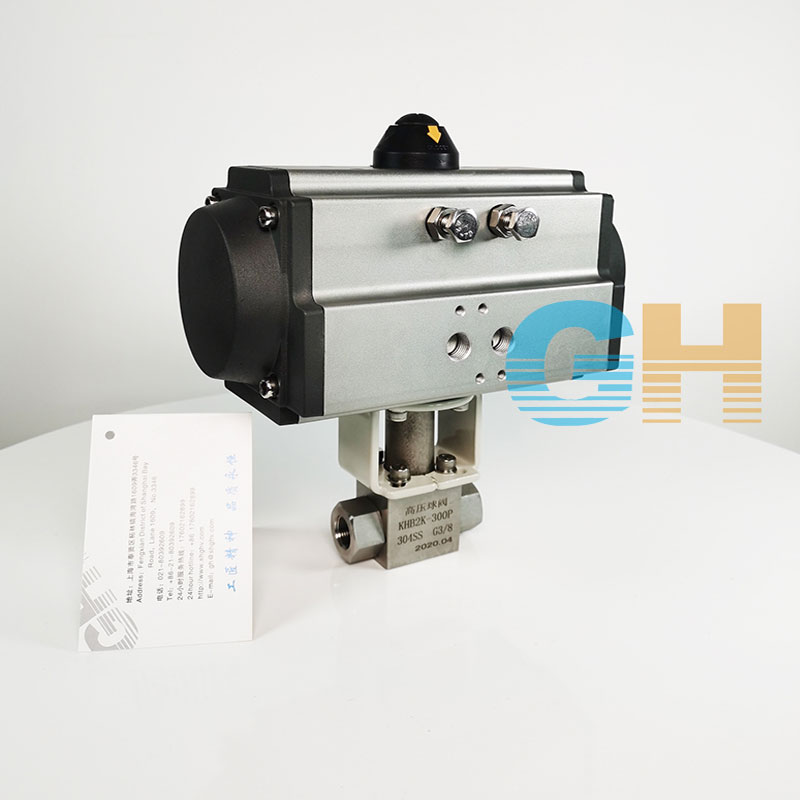

KH2BX-300P氣動高壓螺紋球閥-氣動高壓直通螺紋球閥

日期：2021/08/16 瀏覽：

品牌 :	滬工恒	型號 :	KH2BX-300P
材質 :	不銹鋼	連接形式 :	螺紋
結構形式 :	浮動球球閥	公稱通徑 :	DN15-DN200
適用介質 :	蒸汽	壓力環境 :	高壓
工作溫度 :	高溫	標準 :	國標
流動方向 :	單向	驅動方式 :	氣動
零部件及配件 :	執行器	用途 :	截止
類型(通道位置) :	二通式

產品詳情
Product details

一、氣動高壓螺紋球閥概述
氣動高壓螺紋球閥包含多種結構形式有氣動高壓內螺紋球閥、氣動高壓三通螺紋球閥、氣動高壓外螺紋球閥，都是由不同鍛打結構式球閥閥體和氣動執行器組成，廣泛用在石油、化工、發電、供水等行業，特別適合高壓場合且對閥門安裝控件有限制的場合使用。

二、氣動高壓螺紋球閥技術參數

公稱通徑 DN(mm)

100

125

150

200

閥體形式

整體鍛造閥體(DN50以內)、三段式鍛造閥體(DN50以上)

公稱壓力

PN16.0、25.0 MPa；ANSI 150、300、600、900LB

連接形式

法蘭式、焊接式、螺紋式(適用于PN16MPa以內)

密封填料

V型聚四氟乙烯填料、柔性石墨填料等

閥芯形式

O型球體閥芯

流量特性

近似快開特性

動作范圍

0～90°、0～360°

泄露量Q

按GB/T4213-92，小于額定KV0.01%

基本誤差

帶定位器：小于全行程的±2%

可調范圍

250：1

配置執行機構

GT、AT、ST、SR系列單雙作用氣動執行器

控制方式

開關兩位控制能、4～20mA模擬量信號控制

三、氣動高壓螺紋球閥性能規范

公稱通徑DN(mm)		DN15-300
公稱壓力	PN(MPa)	10.0	16.0	25.0	32.0	42.0
試驗壓力	強度試驗	15.0	24.0	37.5	48.0	63.0
	密封試驗	11.0	17.6	27.5	35.2	46.2
	低壓氣密試驗	0.5～0.7
適用介質	水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)
