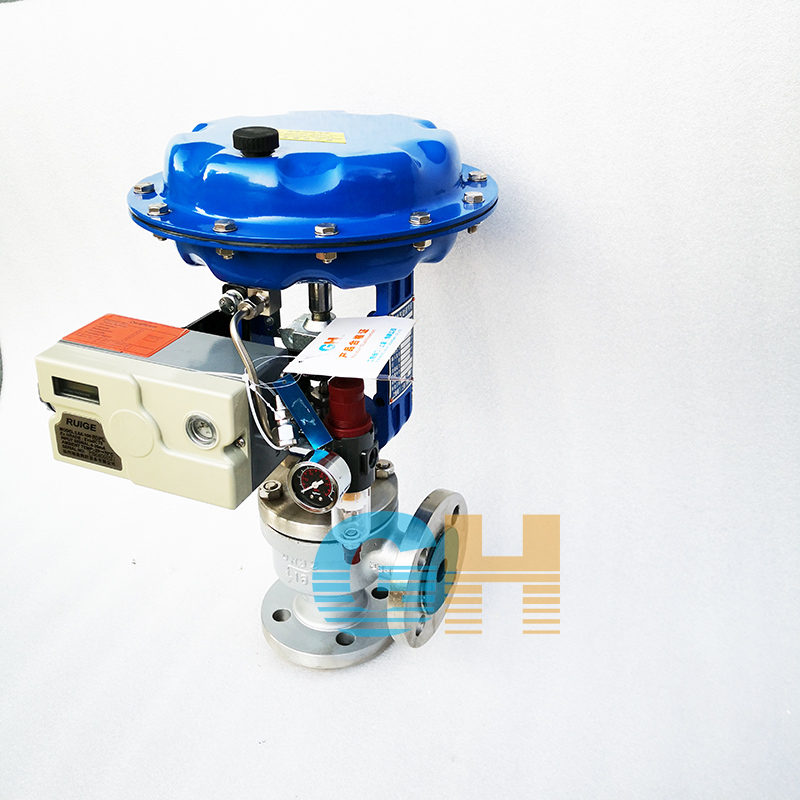

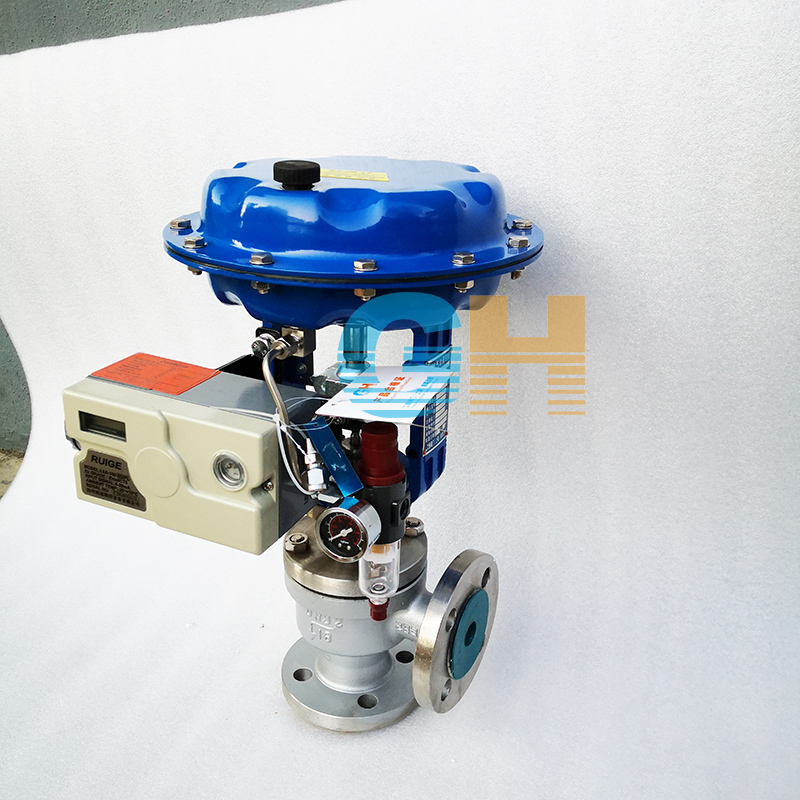

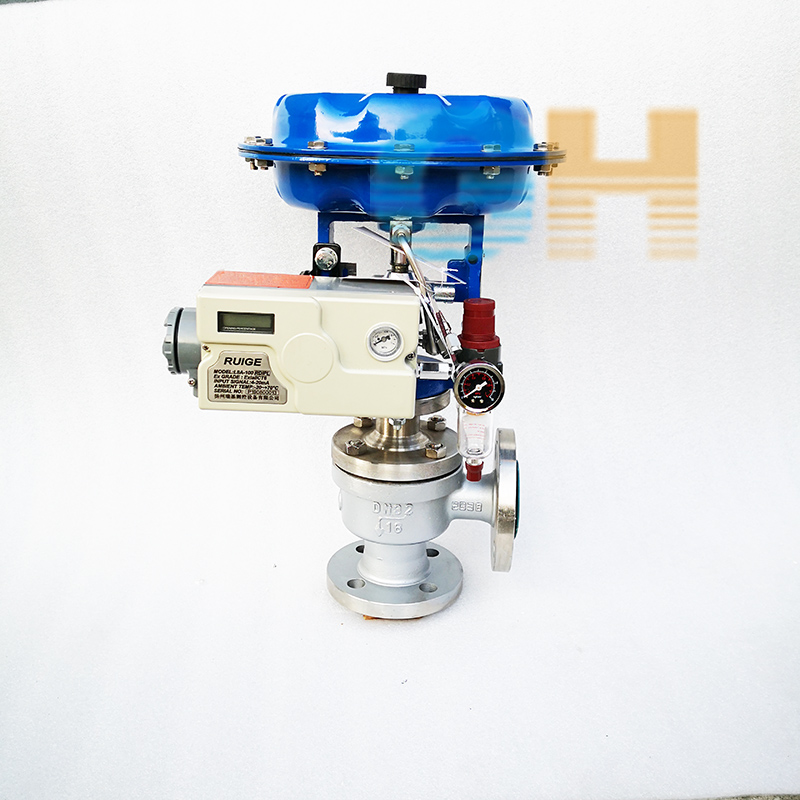

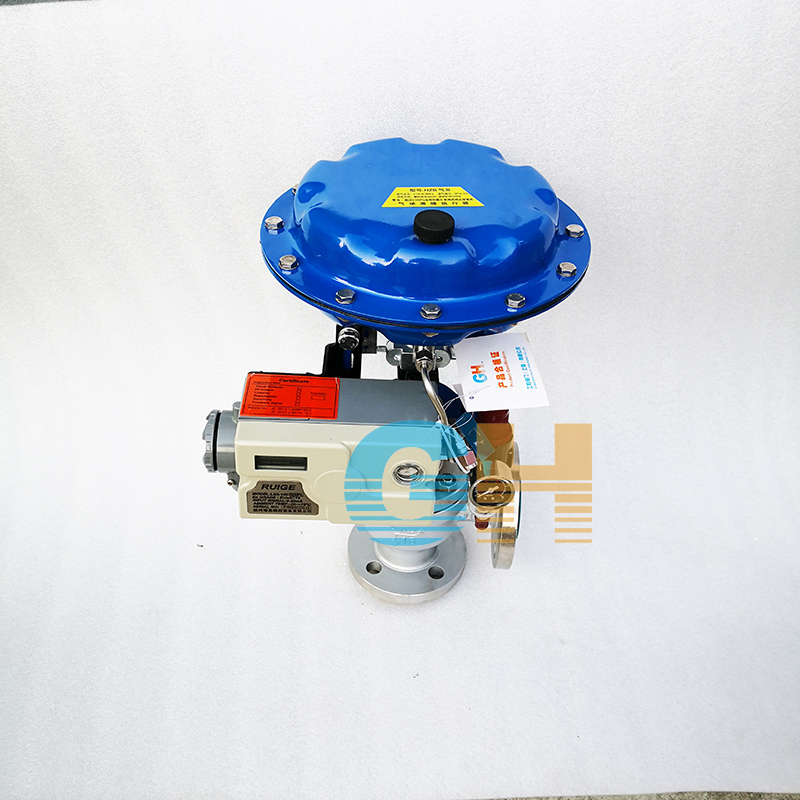

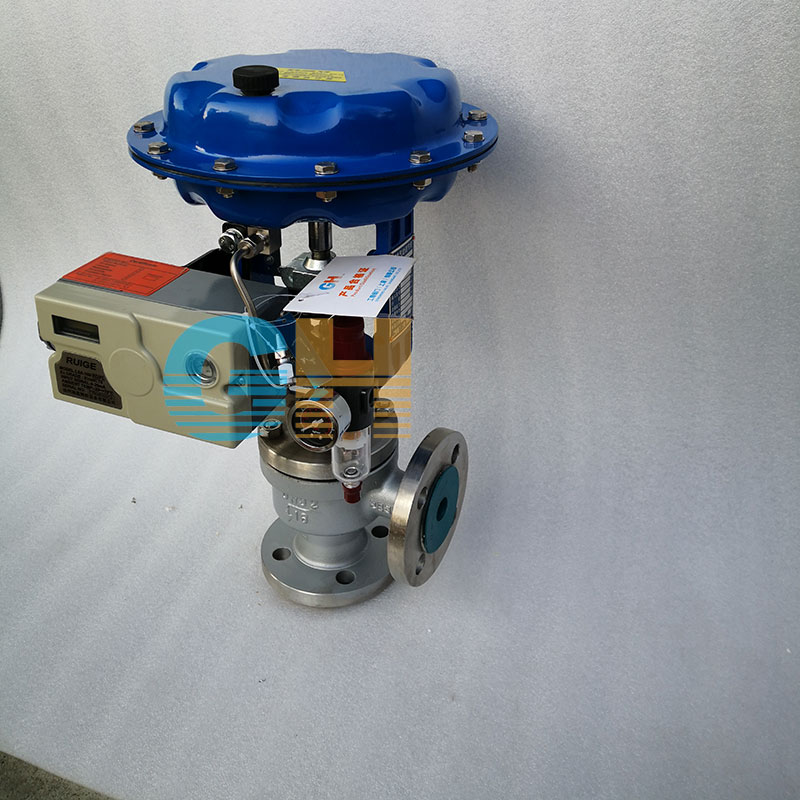

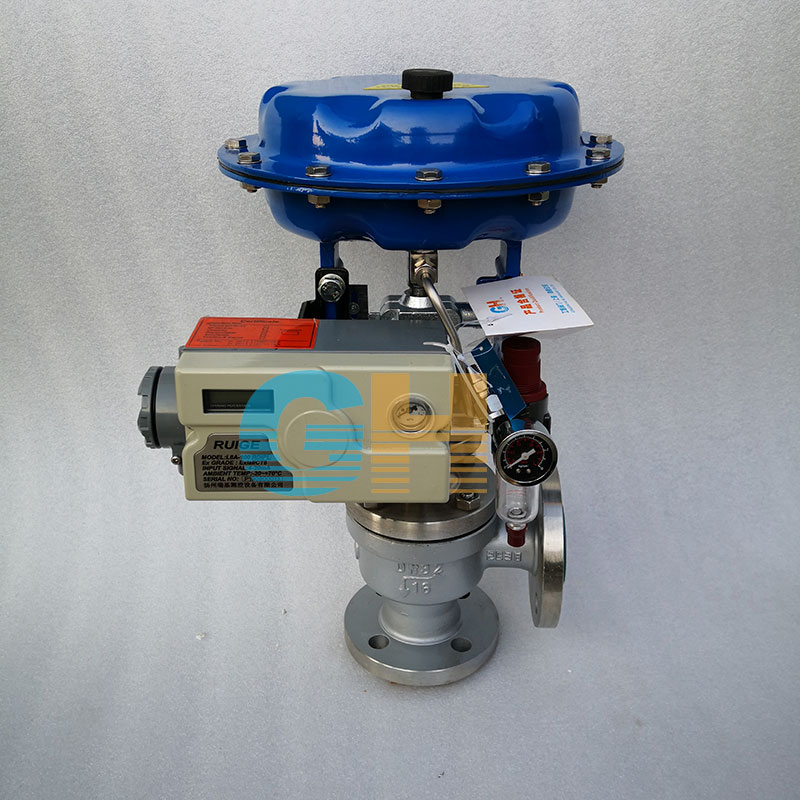

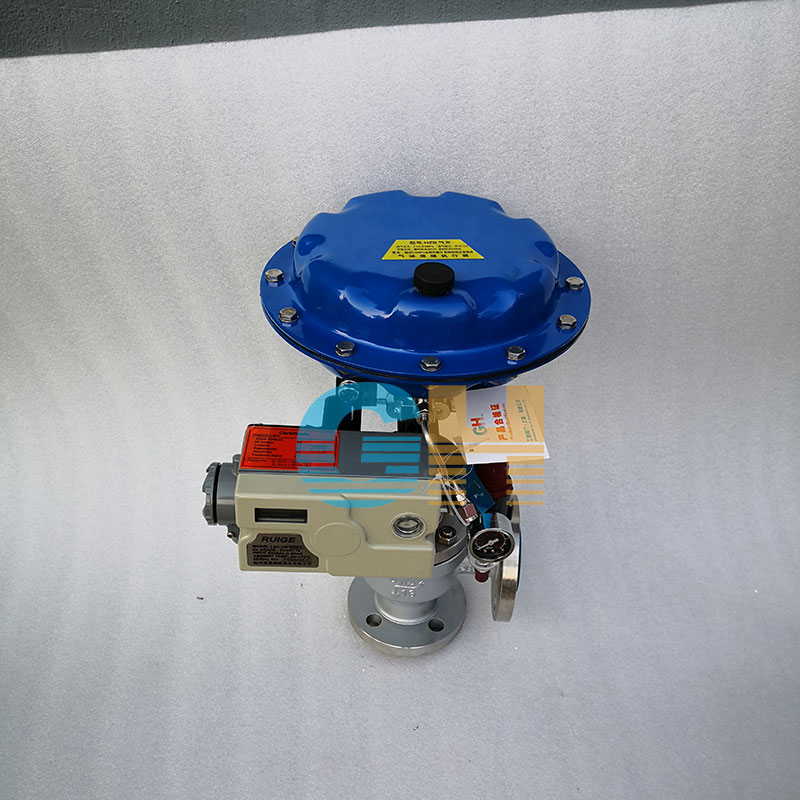

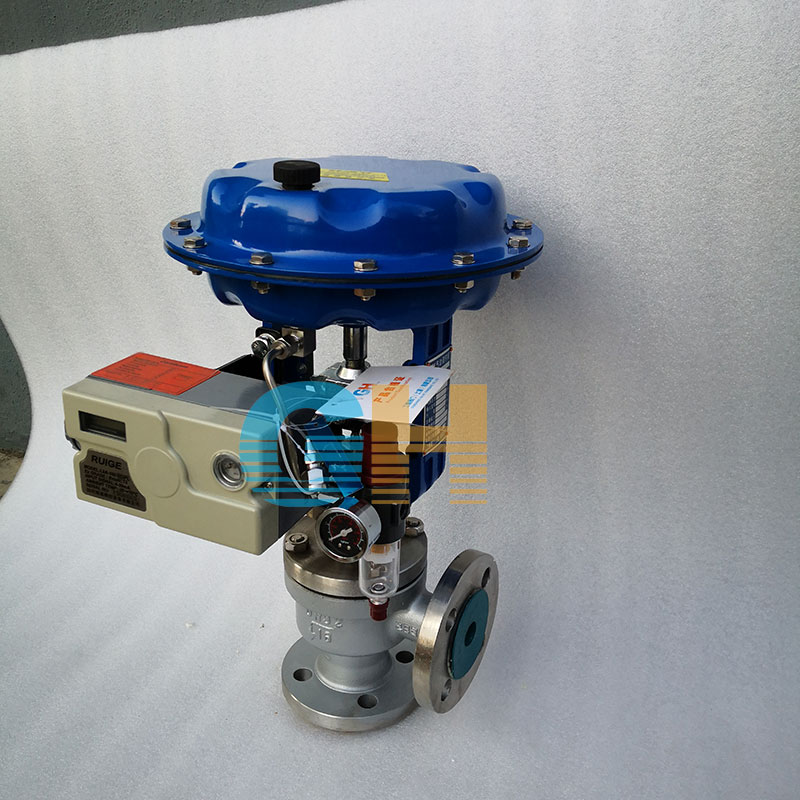

ZJHJ-16P氣動角式調節閥-氣動薄膜角式調節閥

日期：2021/08/14 瀏覽：

品牌 :	滬工恒	型號 :	ZJHJ-16P
材質 :	不銹鋼	連接形式 :	法蘭
加工定制 :	是	公稱通徑 :	DN20-DN200
適用介質 :	水,蒸汽,空氣	壓力環境 :	常壓
工作溫度 :	常溫	流動方向 :	單向
驅動方式 :	氣動	零部件及配件 :	執行器
形態 :	隔膜式	類型(通道位置) :	二通式
標準 :	國標	密封形式 :	硬密封型

產品詳情
Product details

一、產品概述：

ZJHS氣動薄膜角式調節閥采用頂部導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小，閥前后壓差不大的高粘度，含有懸浮物和顆粒狀物質流體的調節，可避免結焦、堵塞、便于自凈與清洗的場合。

二、主要零件材料：
閥體、閥蓋：HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ni、司鈦萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
填　　　料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊　　　片：橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
膜　　　蓋：A3
波紋膜片：ding腈橡膠夾增強滌綸織物
彈　　　簧：60Si2Mn
推桿、閥桿：2Cr13、1Cr18Ni9Ti
襯　　　套：2Cr13

三、技術參數：

公稱通徑DN(mm)		20				25	32	40	50	65	80	100	125	150	200
閥座直徑dn(mm)		(10)	(12)	(15)	(20)
額定流量	直線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
系數Kv	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
額定行程L(mm)		10				16		25		40			60
膜片有效面積Ac(cm2)		280						400		600			1000
公稱壓力PN(Mpa)		1.6、 4.0、 6.4
固有流量特性		直線、等百分比
固有可調比R		50：1
信號范圍Pr(Kpa)		20～100、 40～200、 80～240；段幅：20～60、 60～100
氣源壓力Ps(Mpa)		0.14～0.4
允許泄漏量		硬密封：Ⅳ級、軟密封：Ⅵ級
工作溫度t （℃）	常溫型	-20～200、 -40～250、 -60～250

四、連接尺寸：

公稱通徑			20	25	32	40	50	65	80	100	125	150	200
A			282					360			470
L	PN16		95	100	105	115	125	145	155	175	200	225	275
	PN40		95	100	105	115	125	145	155	175	200	225	275
	PN64		115	115	130	130	150	170	190	215	250	275	325
H	標準型	PN16	349	350	358	378	393	494	503	521	634	696	715
		PN40	349	350	358	378	393	494	503	521	634	696	715
		PN64	350	357	390	398	420	510	542	560	602	700	762
	高溫型		444	445	458	478	493	594	628	646	759	846	915
	波紋管型		419	423	444	478	490	582	624	619	759	840	804
法蘭標準			GB:1.6、2.5、4.0、6.4Mpa ANSI:150、300、600Lb JIS:10K、20K、30K
