Q641F-150LBP-美標防爆氣動球閥

日期：2021/08/14 瀏覽：

品牌 :	滬工恒	型號 :	Q641F-150LBP
材質 :	鑄鋼	連接形式 :	法蘭
結構形式 :	浮動球球閥	公稱通徑 :	DN15～DN300
適用介質 :	氣體、蒸汽、液體、油品、腐蝕性介質等	壓力環境 :	高壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	氣動
零部件及配件 :	執行器	用途 :	截止
類型(通道位置) :	二通式

產品詳情
Product details

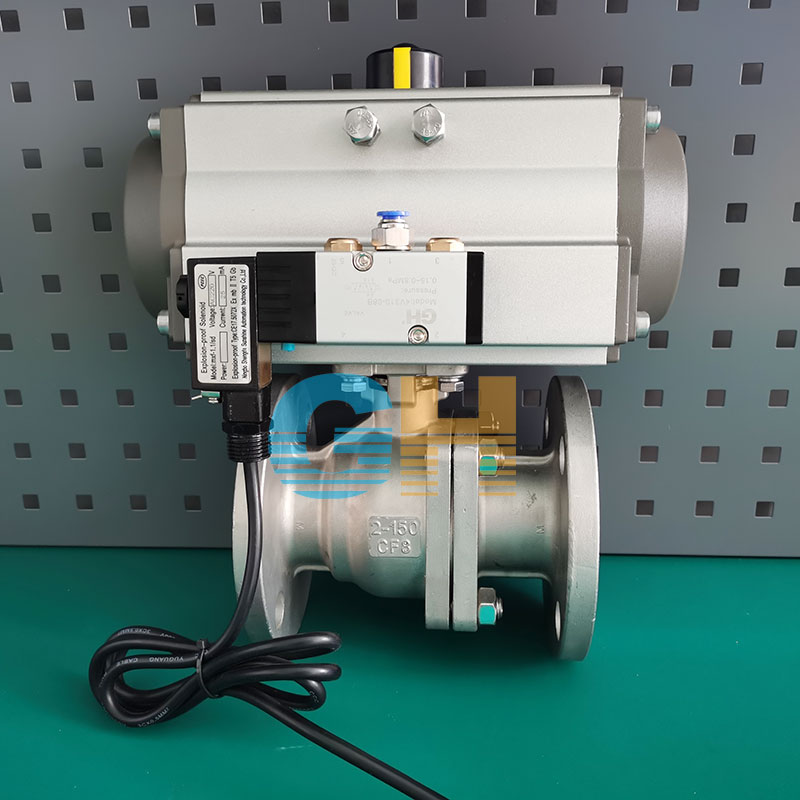

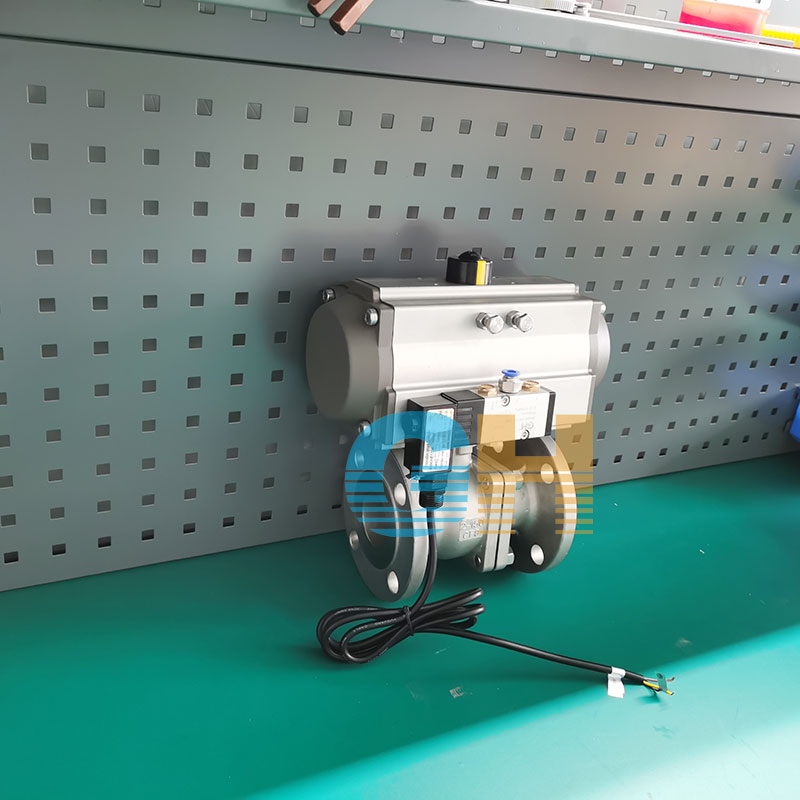

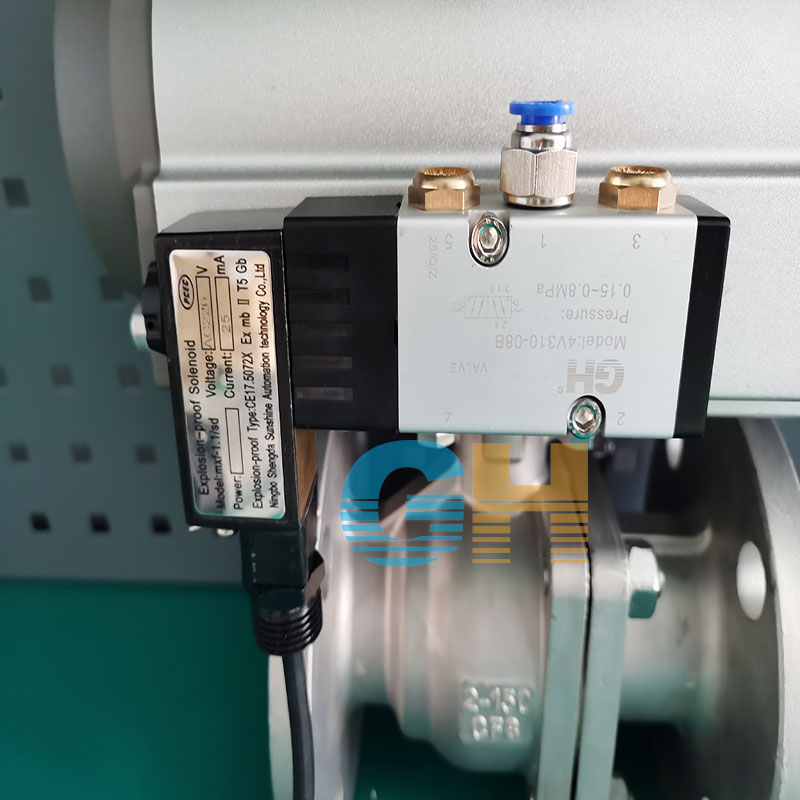

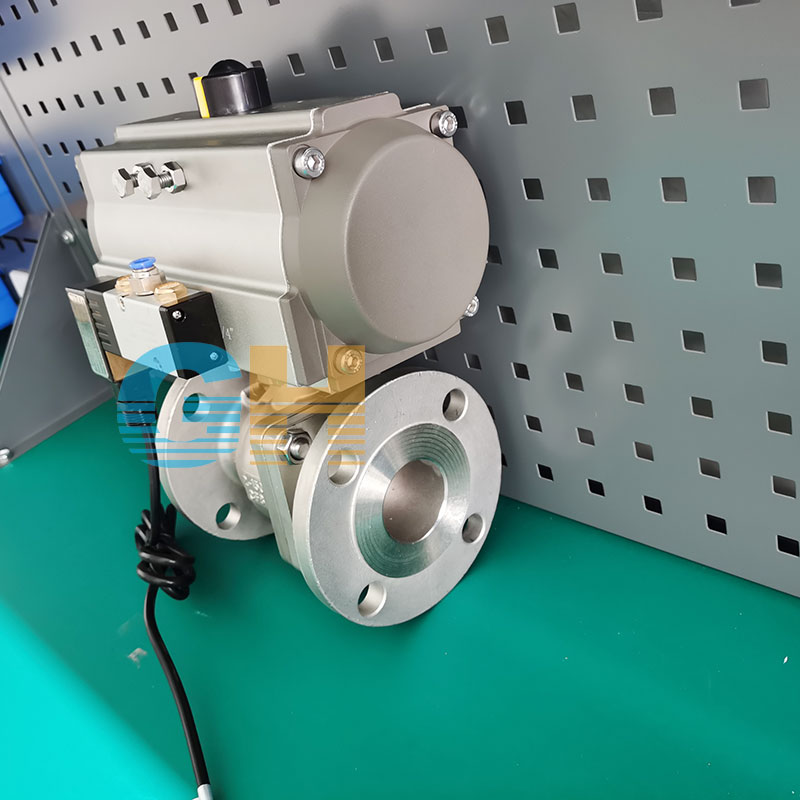

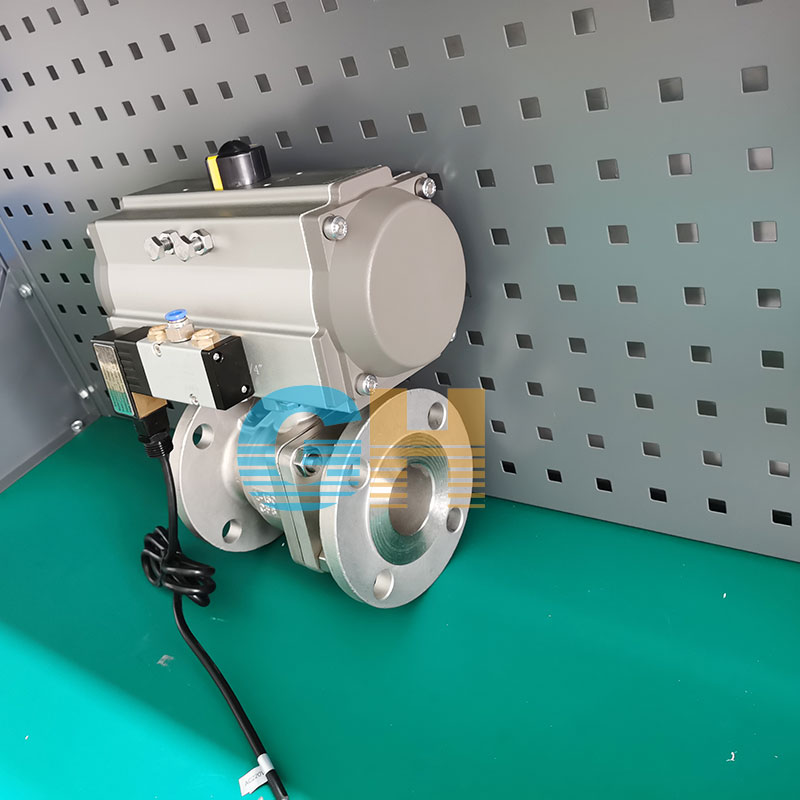

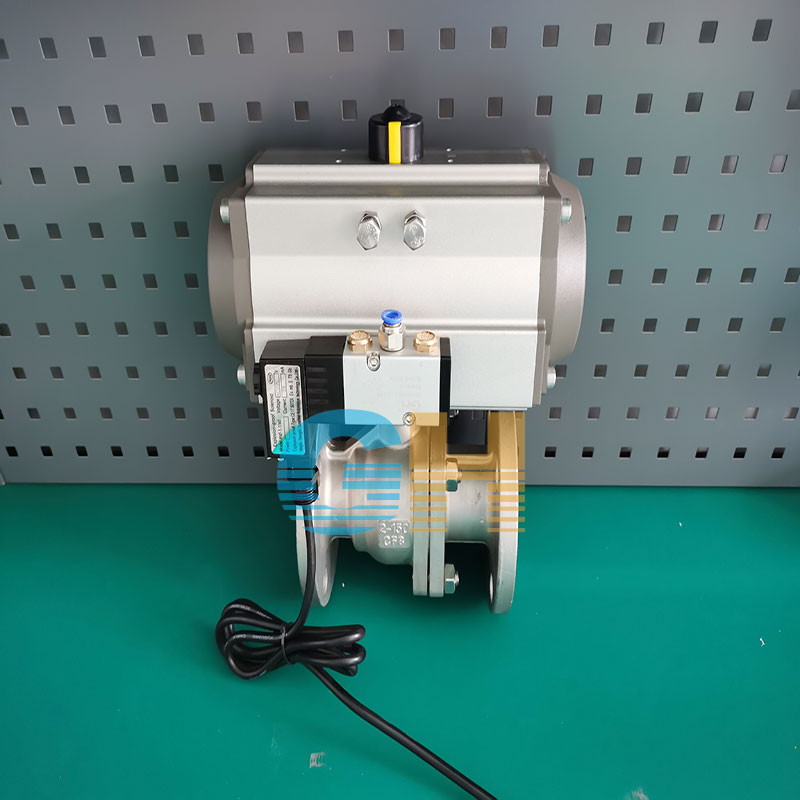

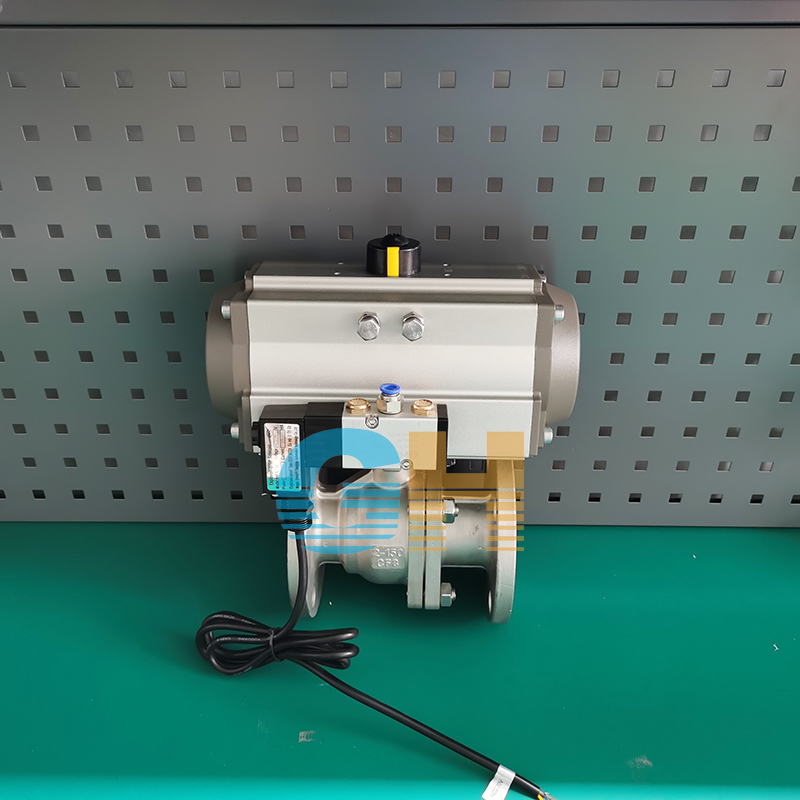

Q641F-150LBP-美標防爆氣動球閥由球閥和氣動執行器、防爆電磁閥組成，氣動球閥的執行器工作帶動閥體能快速的啟閉，速度可達到秒內切斷的效果。氣動球閥主要分為單作用、雙作用、調節型三種，在氣動頭上配備附件如：三聯件、定位器、限位開關等，可作為節流調節流量使用。同時加配控制箱，就可在遠距離的控制室內進行開關控制。應用于水處理、空氣處理、冶金、天然氣、油品、化工行業、造紙、印染等。

技術參數：
球閥溫度：軟-20℃-200℃、硬-29℃-350℃；
設計標準：GB/T12237-1989、DIN3357/1、2:API608
法蘭尺寸：GB/T9113.1、JB/T79、DIN3202、IS B2002、ASME B16.10；
氣缸形式：雙作用、單作用（彈簧復位式）
氣源壓力：雙作用4～8bar、單作用5～8bar

主要尺寸及執行器配置(1.6Mpa)

公稱通徑DN(mm)	尺寸							執行器型號
公稱通徑DN(mm)	L	D	D1	D2		f	Z-Φd	執行器型號
15	108	95	65	45	14	2	4-14	GTD52/GT63K
20	117	105	75	55	14		4-14	GT63/GT63K
25	127	115	85	65	14		4-14	GT63/GT83K
32	140	135	100	78	16		4-18	GT83/GT83K
40	165	145	110	85	16	3	4-18	GT83/GT110K
50	178	160	125	100	16		4-18	GT83/GT110K
65	190	180	145	120	18		4-18	GT110/GT127K
80	203	195	160	135	20		8-18	GT127/GT127K
100	305	215	180	155	20		8-18	GT127/GT160K
125	256	245	210	185	22		8-18	GT160/GT190K
150	394	280	240	210	24		8-23	GT190/GT210K
200	457	335	295	265	26		12-23	GT254/BAW20S
250	533	405	335	320	30		12-25	AW17/AW20S
