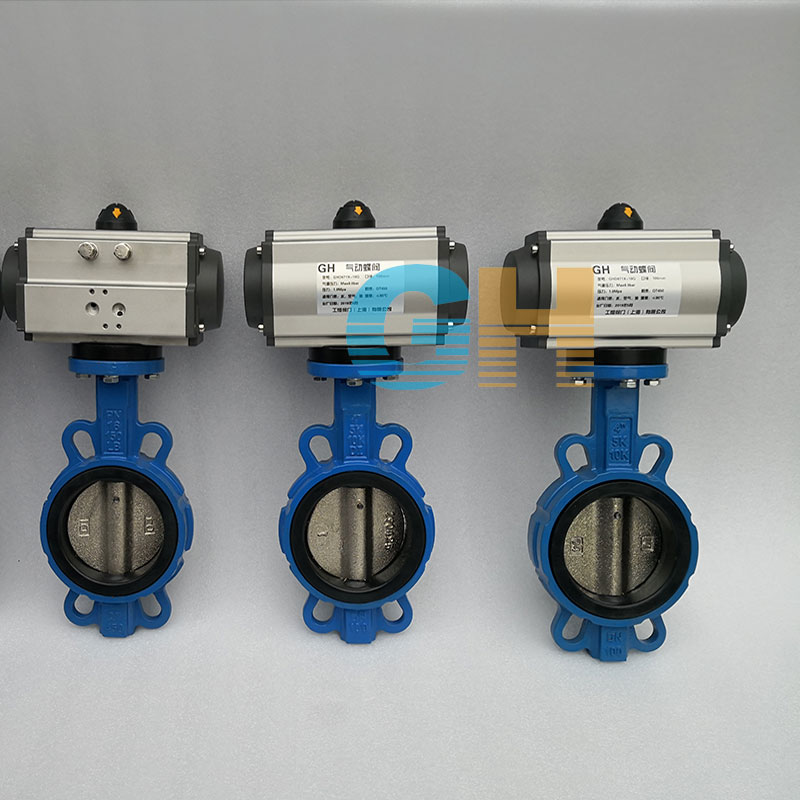

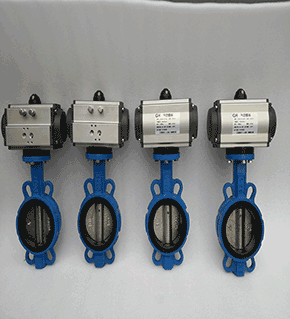

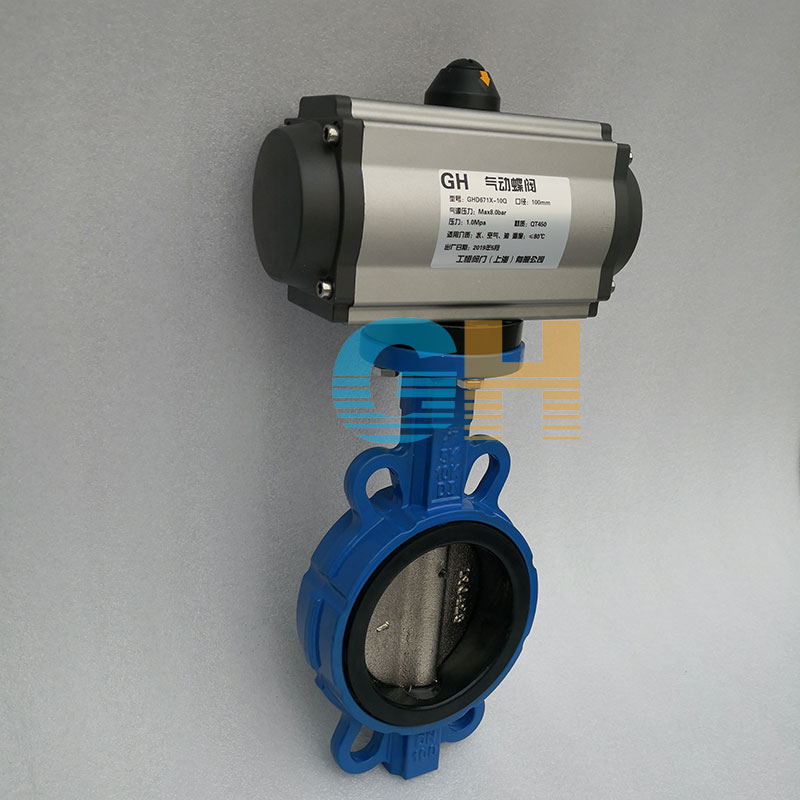

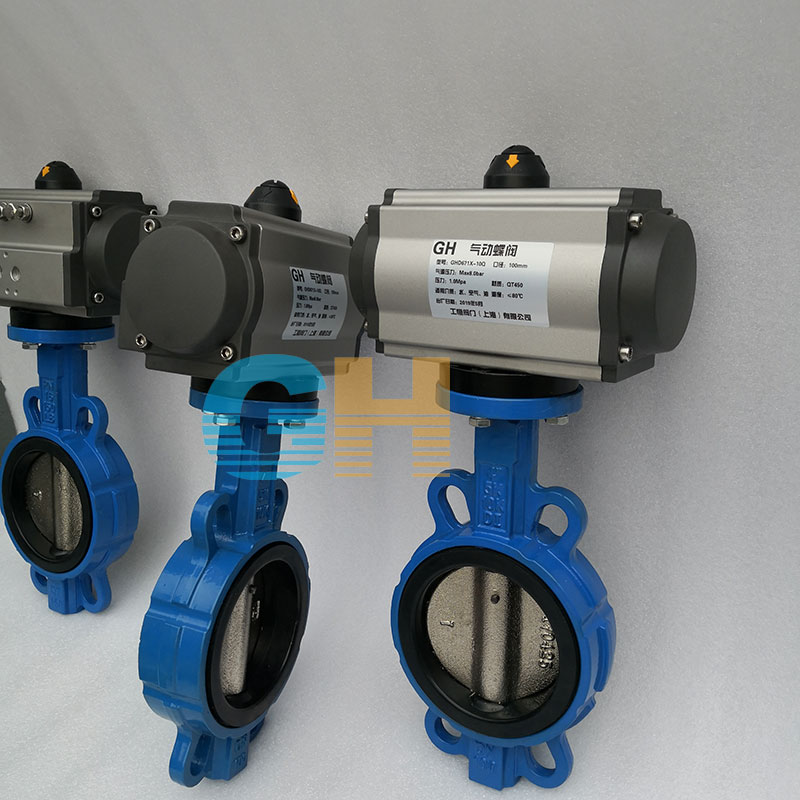

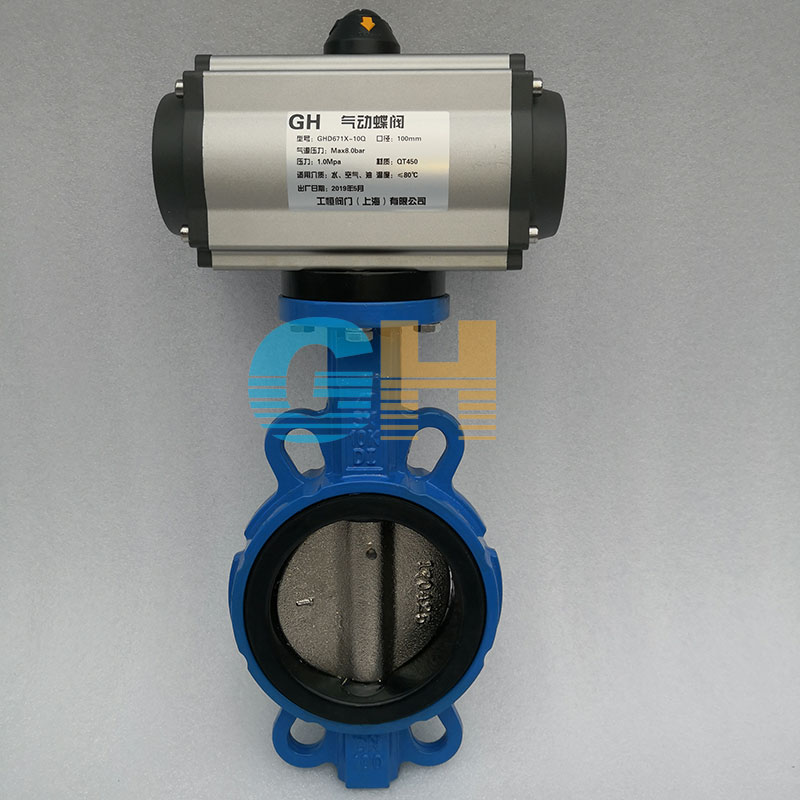

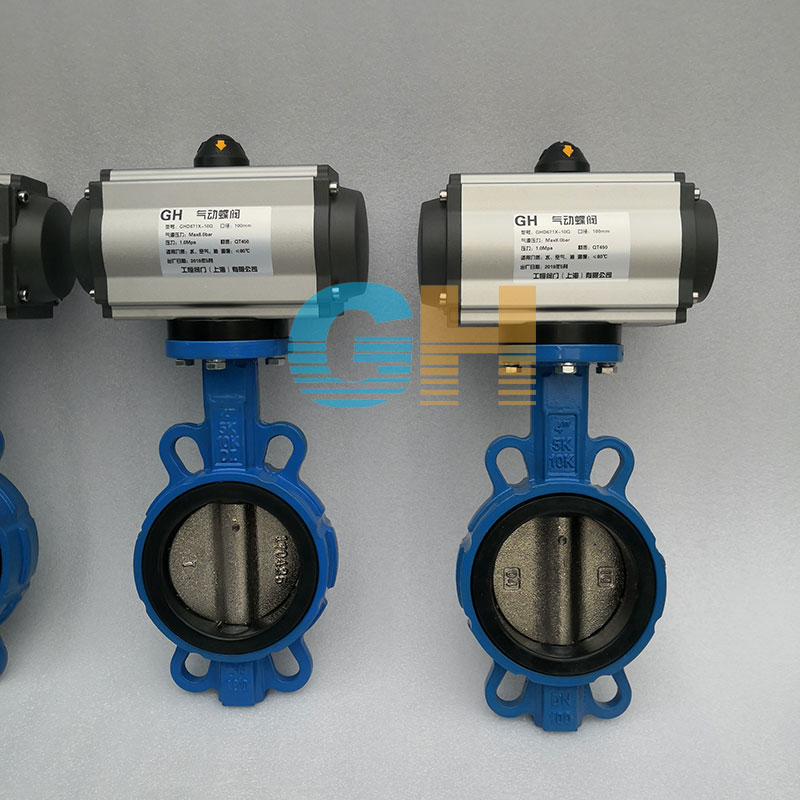

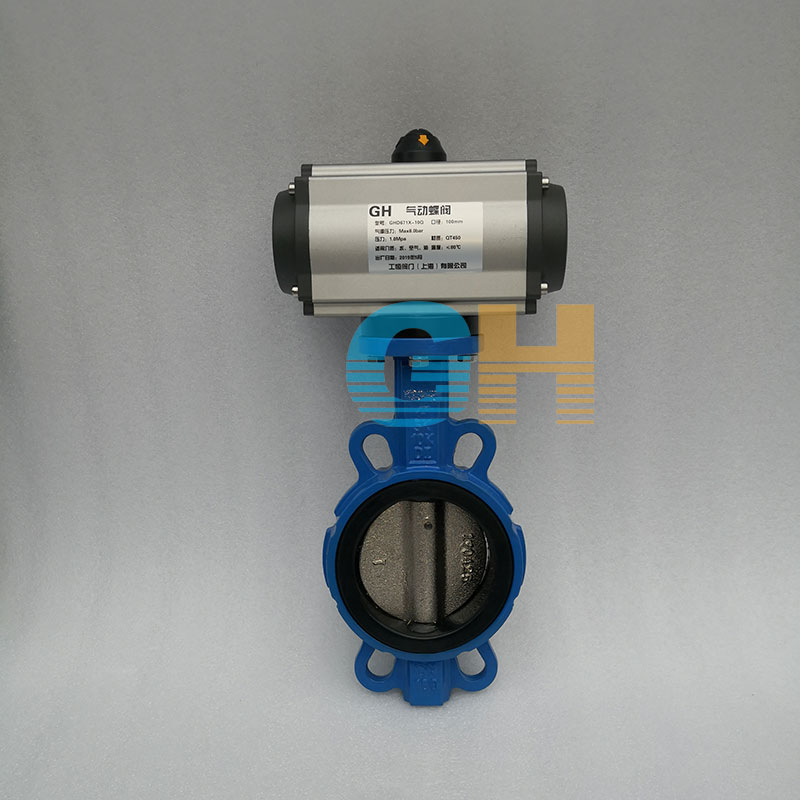

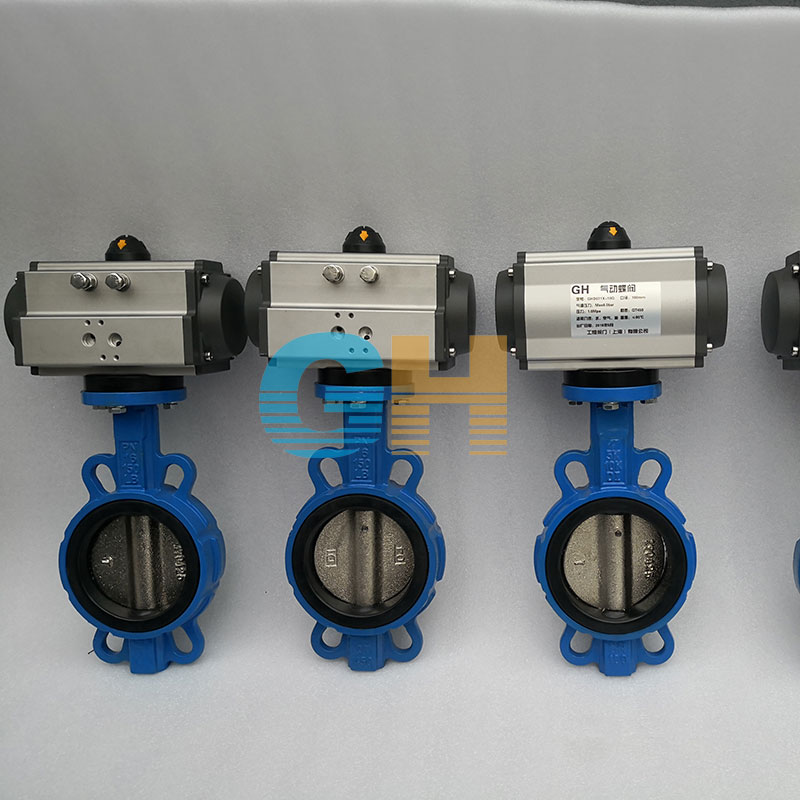

D671X-10Q氣動軟密封蝶閥-氣動對夾蝶閥

日期：2021/08/14 瀏覽：

品牌 :	滬工恒	型號 :	D671X-10/16Q
結構形式 :	垂直板式	加工定制 :	是
材質 :	球墨鑄鐵	連接形式 :	對夾
適用介質 :	水、油品、氣體	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	氣動
零部件及配件 :	執行器	用途 :	截止
類型(通道位置) :	二通式	口徑 :	DN50-DN600
公稱通徑 :	DN50-DN600

產品詳情
Product details

D671X氣動對夾式蝶閥產品概述：
　　D671X-10Q氣動軟密封蝶閥-氣動對夾蝶閥-對夾式氣動蝶閥由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。內襯件：乙丙橡膠，耐熱乙丙橡膠，天然橡膠，丁晴橡膠，氯丁橡膠，氟橡膠。根據管道流體化學性質不同而選擇更合理的內襯橡膠，達到理想的效果。

D671X氣動對夾式蝶閥產品特點：
　　1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
　　2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
　　3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
　　4、蝶板采用框架結構，強度高，過流面積大，流阻小。
　　5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，可使用于不同介質。
　　6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
　　7、本閥結構獨特，操作靈活，省力，方便。

D671X氣動對夾式蝶閥用途：
　　氣動蝶閥適用于溫度≤120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

D671X氣動對夾式蝶閥結構特點：
　　本蝶閥系采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。體內無連桿、螺栓等、工作可靠、使用壽命長?？梢远喙の话惭b，不受介質流向影響。

D671X氣動對夾式蝶閥主要零件材料：

零件名稱	材料
閥體	WCB、QT450-10、HT200、HT250
蝶板	WCB、QT450-10、HT200、HT250
閥軸	2Cr13
密封圈	丁腈耐油橡膠
填料	柔性石墨

　　
D671X氣動對夾式蝶閥設計標準：

制造標準	GB/T 122387-89
法蘭標準	GB9113-2000、GB17241.6-1998
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92
