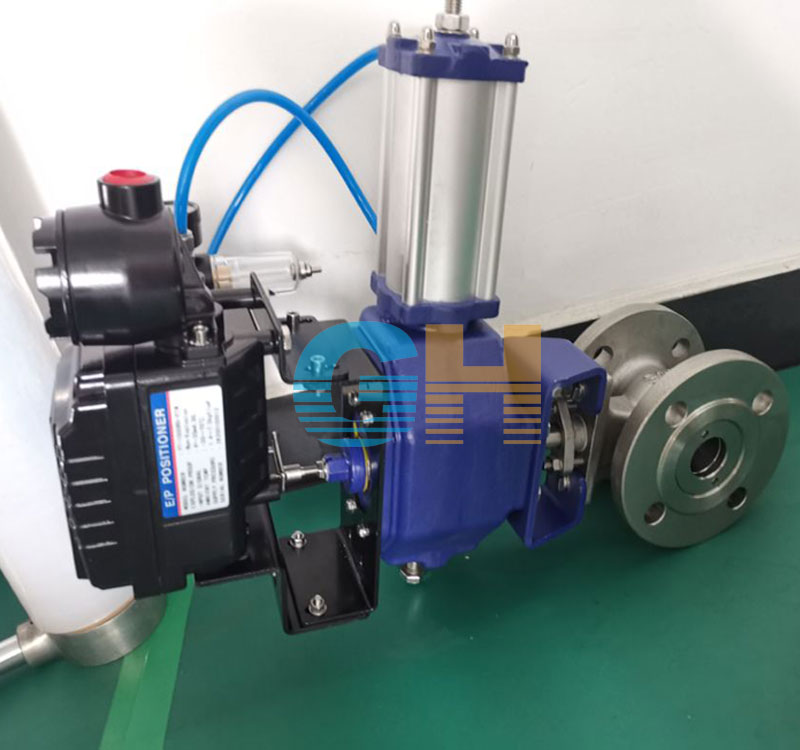

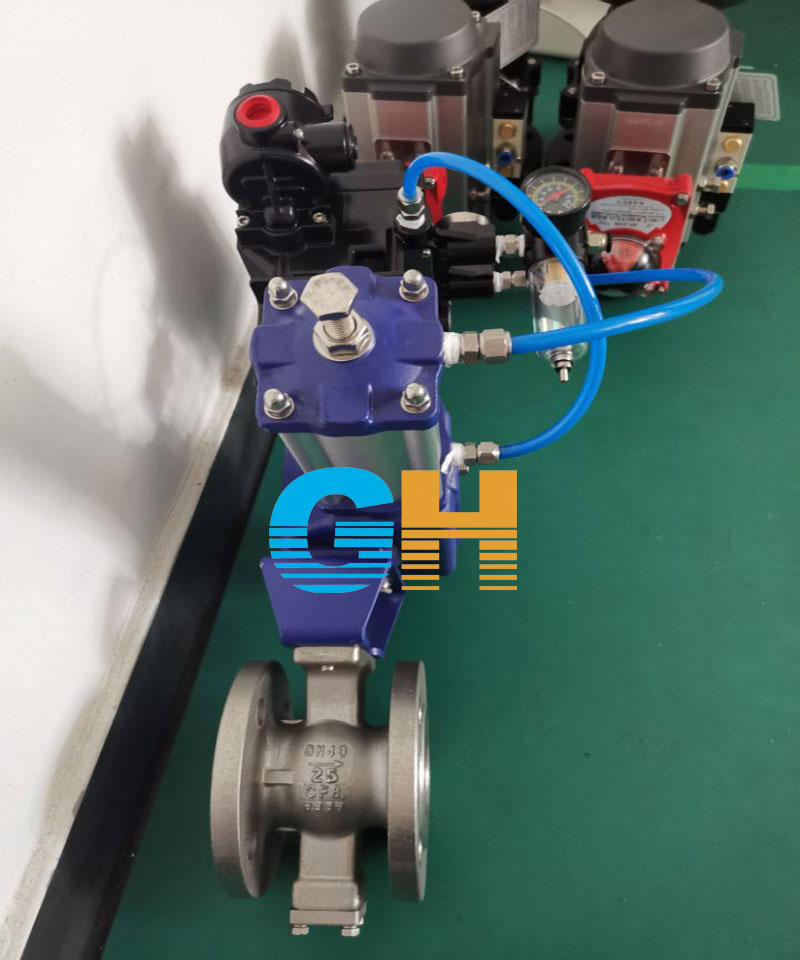

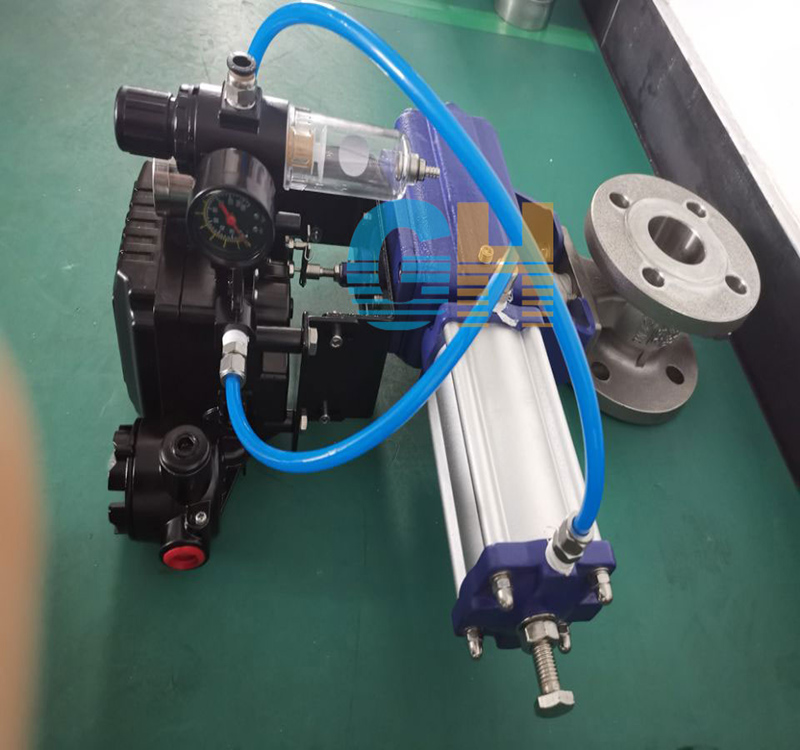

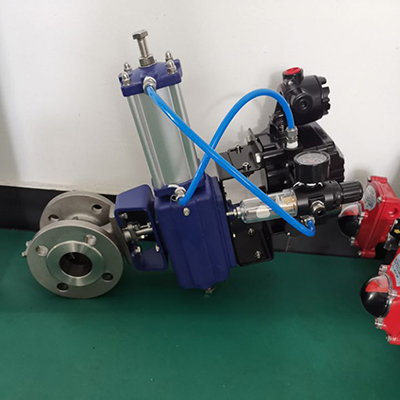

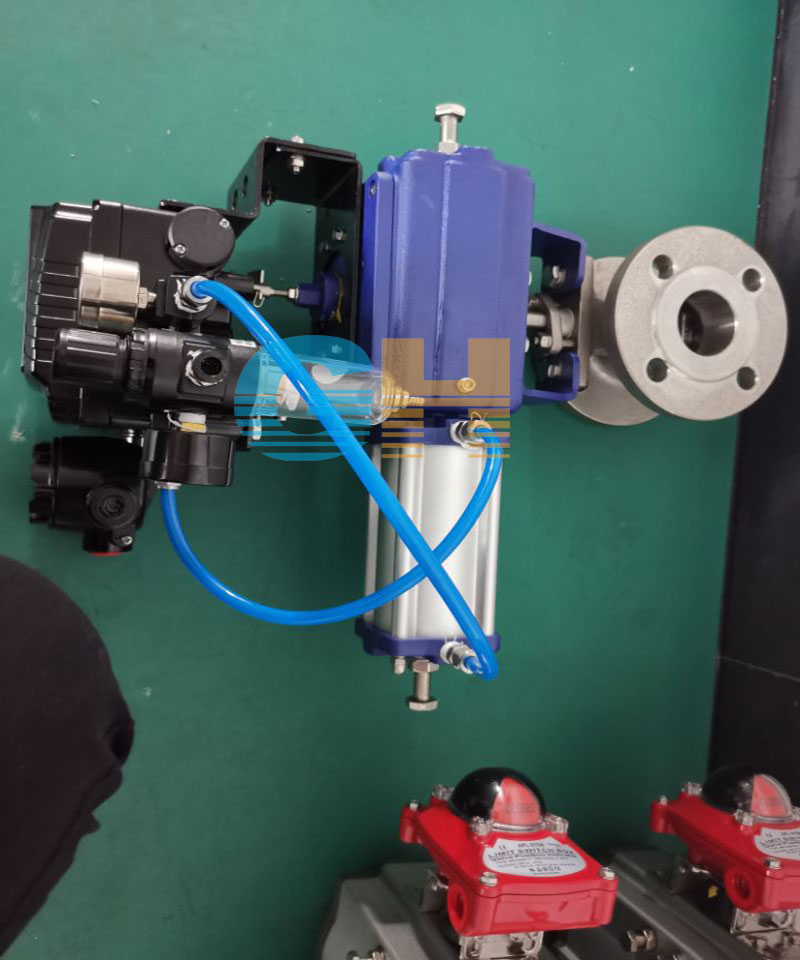

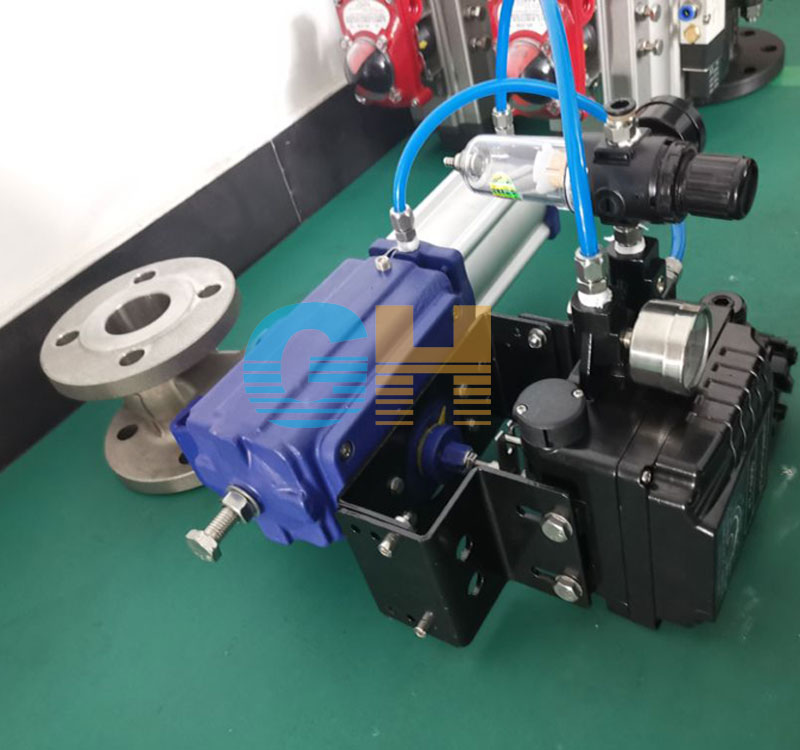

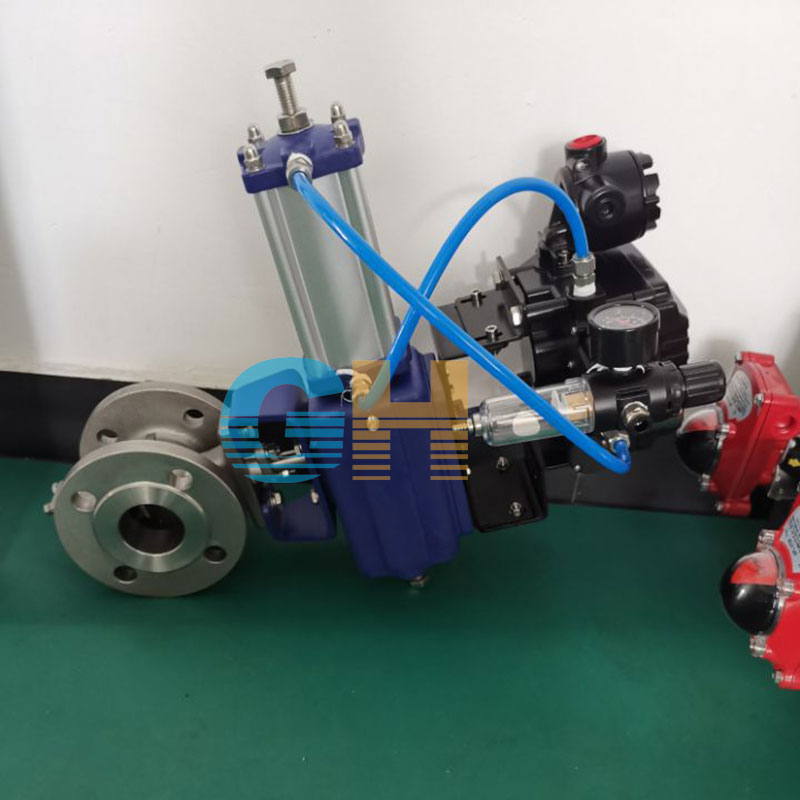

VQ647-16P氣動V型調節球閥-撥叉式氣動執行機構
日期：2021/04/26
瀏覽：
| 品牌 : | GH/工恒 | 型號 : | VQ647 |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 結構形式 : | 浮動球球閥 | 公稱通徑 : | DN40-DN500mm |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 氣動 |
| 零部件及配件 : | 執行器 | 用途 : | 調節 |
| 類型(通道位置) : | 二通式 |
產品詳情
Product details
產品概述：Product details
VQ647-16P氣動V型調節球閥-撥叉式氣動執行機構-造紙用氣動V型球閥是一種轉角為0-90°的旋轉類閥門,密封性能優良,流量系數大,流阻系數小,結構簡單,使用較長,便于維修。配用氣缸式執行機構,球閥分單作用和雙作用兩種型號。產品應用于化工、石油、輕紡、電力、食品、制冷、造紙行業的系統控制。氣動調節球閥主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，可用于流體的調節與控制，它與其它閥類相比，具有以下一些優點：
（1）流體阻力小、球閥是閥類中流體阻力較小的一種，即使是縮徑球閥，其流體阻力也相當小。
（2）止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
（3）閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。
（4）閥桿密封好，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。
（5）由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用長。
（6）下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，使閥桿密封。
廠家直銷 鑄鋼調節球閥 氣動調節球閥 價格優惠
參數表：
| 公稱通徑DN(mm) | DN15～DN400 |
| 公稱壓力 | 1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K |
| 適用介質 | 水、石油、粘性流體、漿料、氧化性介質等 |
| 介質溫度 | -40～+180℃ -40～+350℃ |
| 泄漏量 | 0 符合ANSIB16.104 5級標準 |
| 球體轉角 | 90° |
| 閥體材制質 | A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M |
| 閥座材料 | 聚四氟乙烯(常溫)、PPL(高溫) |
| 防爆級組 | dⅡBT4(d2c4)(可供普通型、防爆型二種規格) |
| 電磁閥電源 | 220VAC、24VDC |
| 氣源壓力 MPa | 0.4～0.7MPa |
| 固有可調比 R | 100:1 |
溫馨提示：本文中所有文字、數據、圖片均只適用于參考，VQ647-16P氣動V型調節球閥-撥叉式氣動執行機構性能參數、結構尺寸參數、價格等詳情，請聯系我們。
