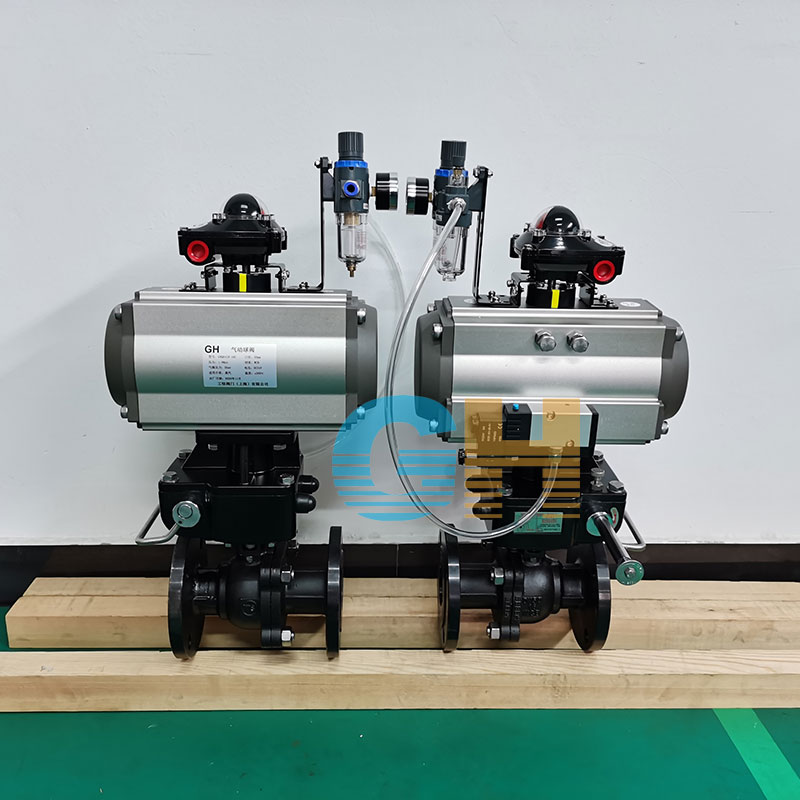

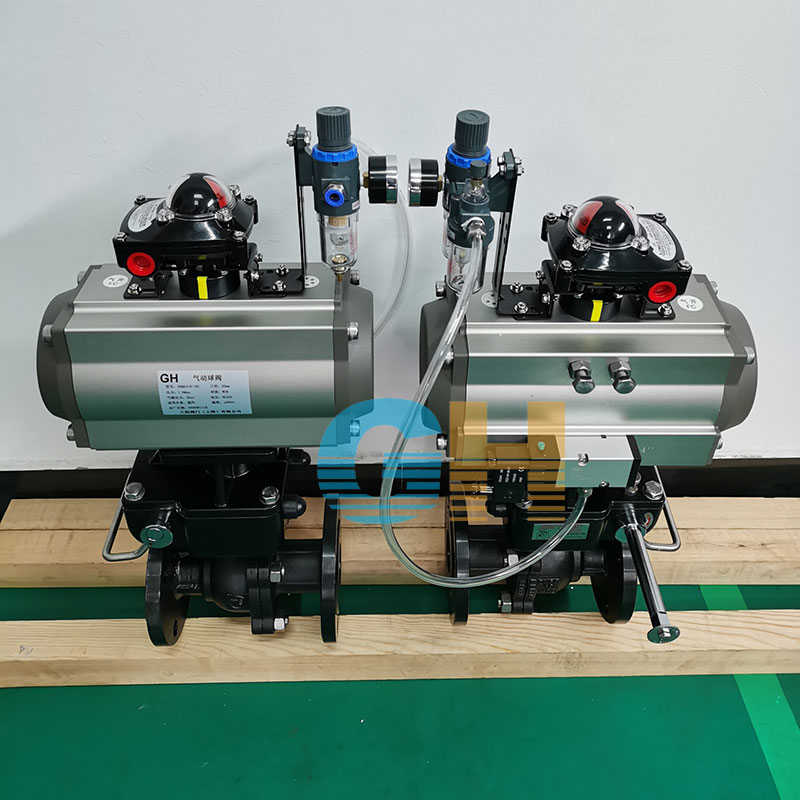

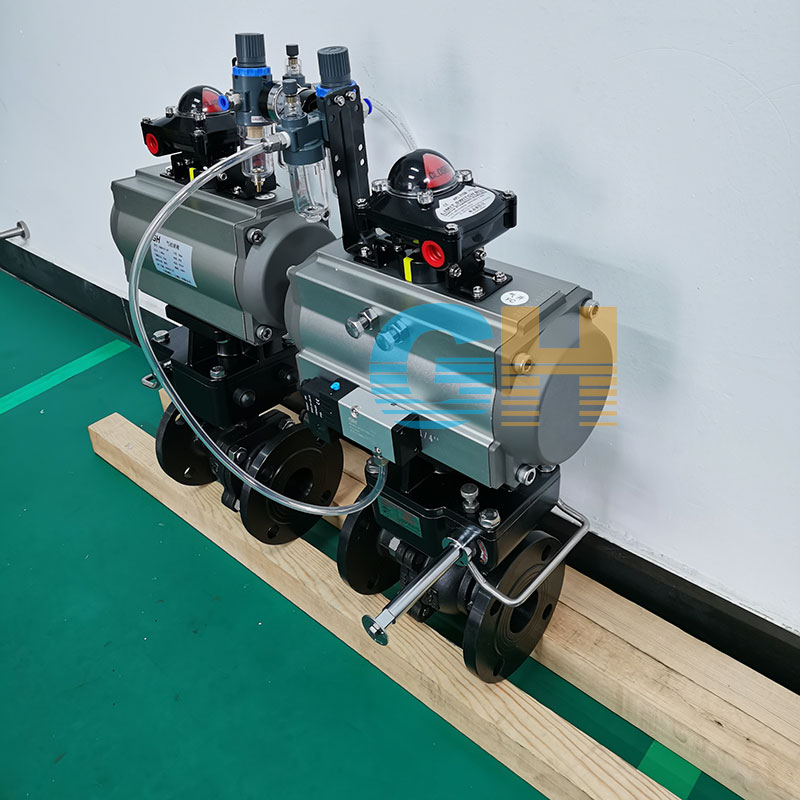

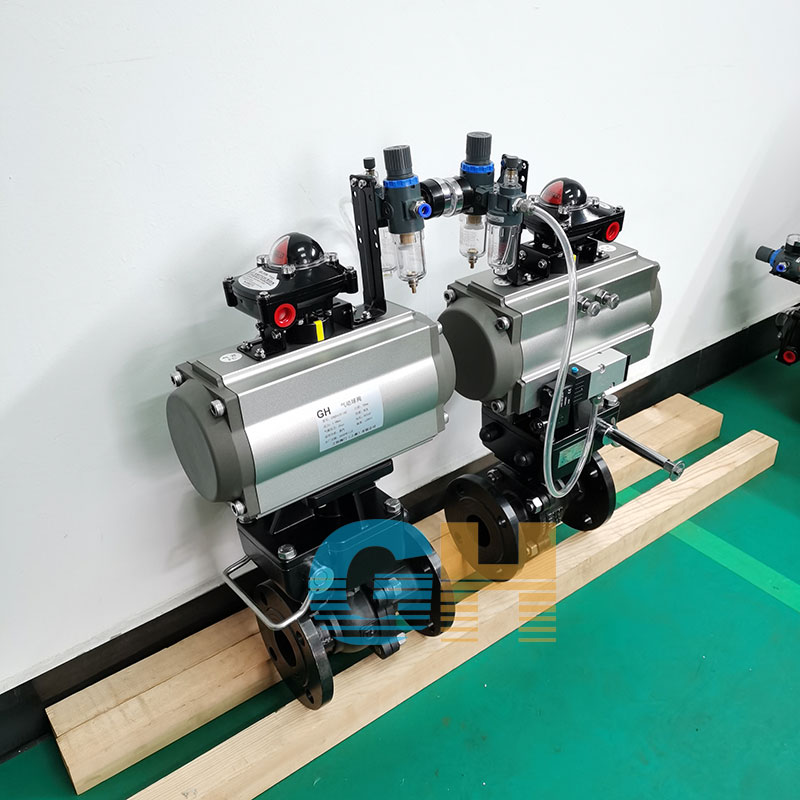

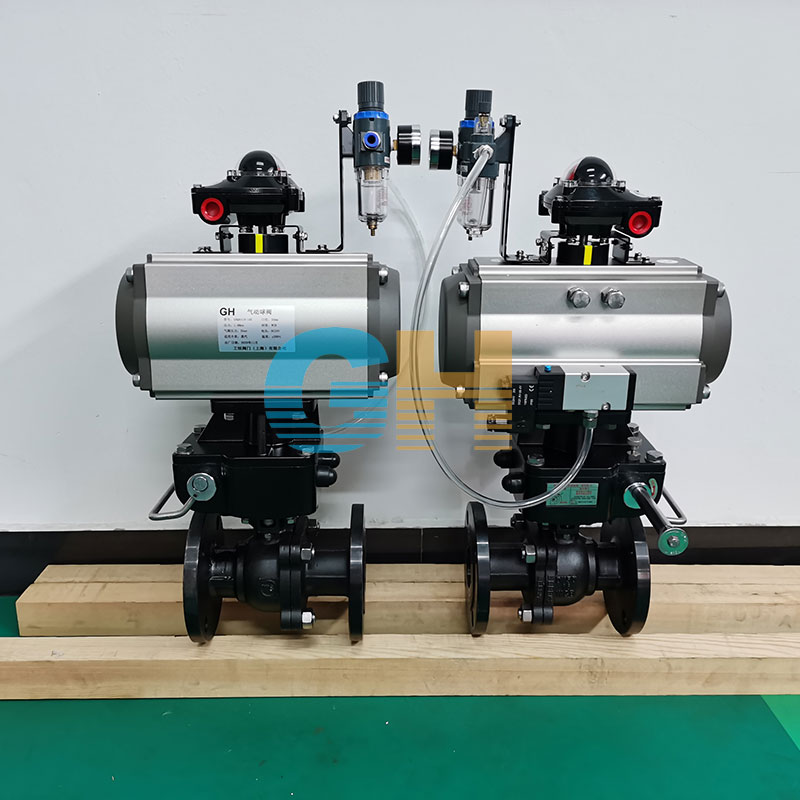

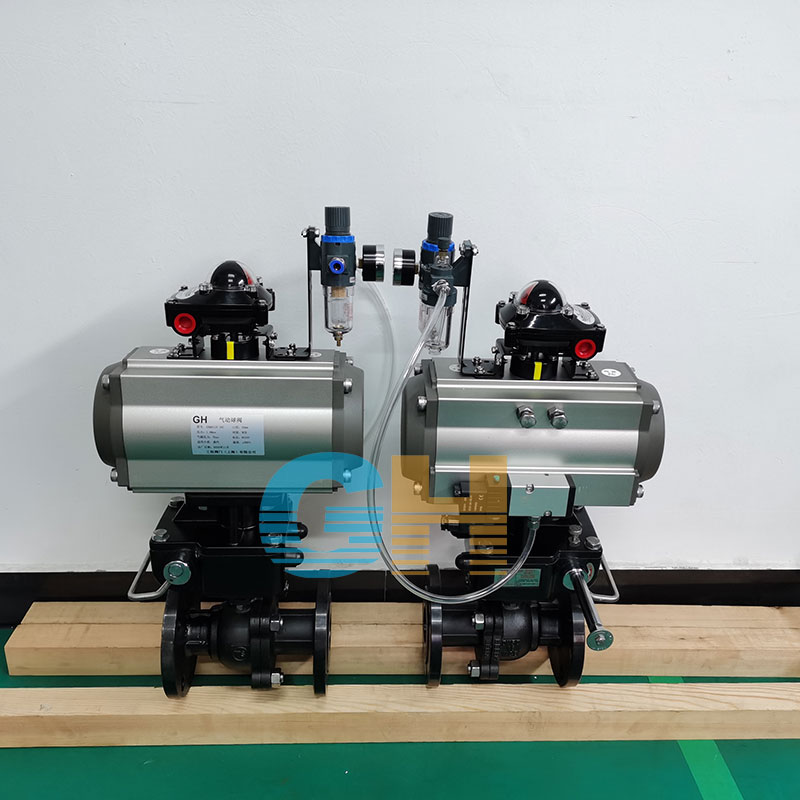

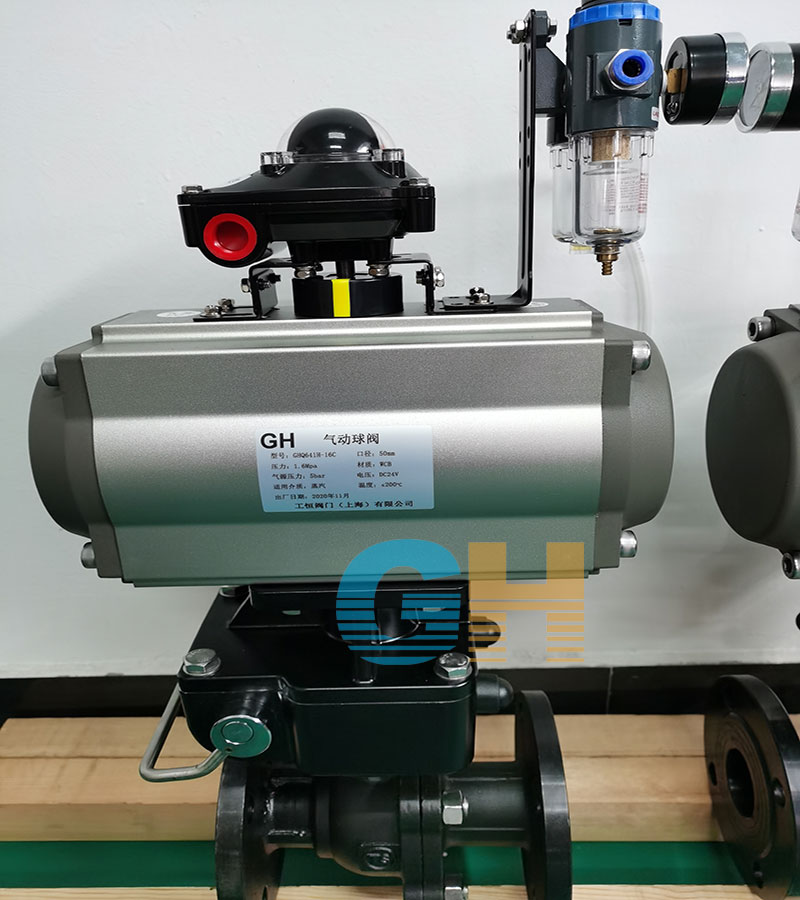

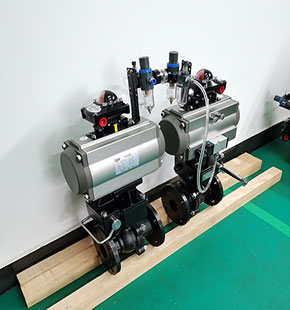

Q641H氣動球閥附三聯件-Q6S41H氣動帶手動法蘭球閥
日期:2021/03/20
瀏覽:

品牌 : | GH/工恒 | 型號 : | Q641F-16C,Q641H,Q6S41H |
結構形式 : | 垂直板式 | 加工定制 : | 是 |
材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
適用介質 : | 水,油品等 | 壓力環境 : | 常壓 |
工作溫度 : | 常溫 | 標準 : | 國標 |
流動方向 : | 單向 | 驅動方式 : | 氣動 |
零部件及配件 : | 執行器 | 用途 : | 截止 |
類型(通道位置) : | 二通式 | 口徑 : | 40 |
公稱通徑 : | 40 |
產品詳情
Product details
Q641H氣動球閥附三聯件-Q6S41H氣動帶手動法蘭球閥采用彈性密封圈結構設計,介質壓力較小時,密封圈與球體的接觸面積較小,故有較大的密封雙壓,確保可靠密封。 介質壓力較大時,密封圈與球體接觸面積增大,故密封圈能承受較大的介質推力而不會損壞。通過配置不同的控制附件,可實現遙控及調節功能。Product details
名稱:Q641H氣動球閥附三聯件-Q6S41H氣動帶手動法蘭球閥
型號:Q641(F、N、P)
口徑:DN15~200 (1/2"~8")
壓力:GB PN1.6、2.5、4.0Mpa,ANSI class150、300,JIS 10K、20K
閥體材質:WCB、CF8、CF8M
附件選擇:電磁閥、定位器、限位開關、氣源處理三聯件、手動機構
閥門氣動執行器性能介紹:
1、齒輪齒條雙活塞對稱結構設計,動作快速平穩,精度高,輸出功率大,通過簡單的改變活塞裝配位置可得到反方向旋轉。
2、擠壓的優質鋁合金缸體,經精密加工的內孔和外部表面進行硬質陽極氧化處理(特殊情況下陽極氧化+特氟隆涂層),使用壽命更長,摩擦系數低。
3、一體式設計,所有的雙作用和單作用執行器型號,都具有相同的缸體和端蓋,很方便通過加裝彈簧或拆除彈簧來改變作用方式。
4、組合式預符荷安全彈簧組,不論在裝配過程或使用現場中,都能方便而安全的安裝或增減彈簧數量。
5、外部側面兩個單獨調節螺釘對于已安裝在閥門上的執行器更是精確方便,調節閥開和閥關位置,如需全行程調節時則另外在兩個端蓋處配置較長調節螺釘。
6、多功能位置指示器,現場可視化指示,符合VID/VIE3845、NAMUR標準槽,能安裝并輸出所有附件,如限位開關盒、電氣定位器、位置傳感器(倍加福、圖爾克)。
7、氣源接口符合NRMAR標準,可直接安裝NUMAR標準電磁閥。
8、齒條背面的復合材料軸瓦和活塞導向環以及輸出軸的軸承等為防止金屬對金屬的摩擦,并且增加潤滑,使其低摩擦、長壽命。
9、所有的緊固件均采用不銹鋼材料,長期抗腐蝕。
10、連接部分符合全新國際標準規范ISO5211,DIN3337(F03-F25)使產安裝具有互換性、通用性。








溫馨提示:本文中所有文字、數據、圖片均只適用于參考,Q641H氣動球閥附三聯件-Q6S41H氣動帶手動法蘭球閥性能參數、結構尺寸參數、價格等詳情,請聯系我們。
