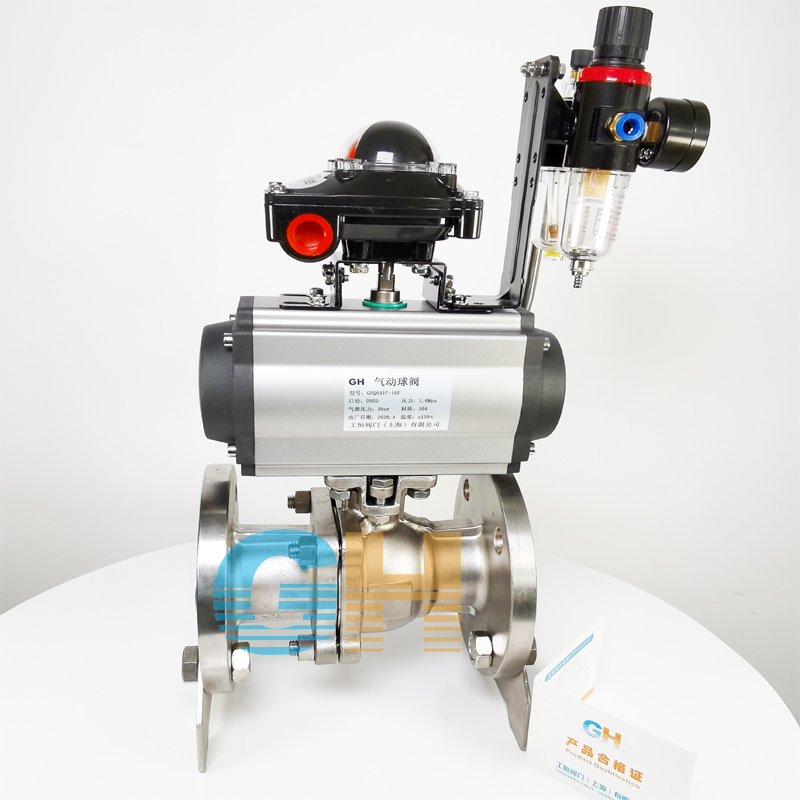

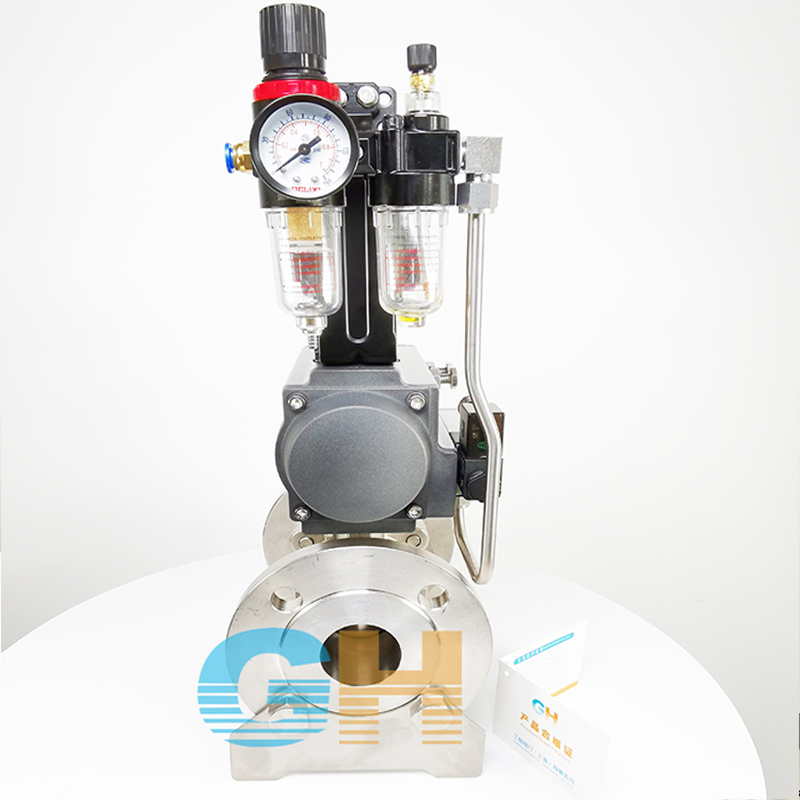

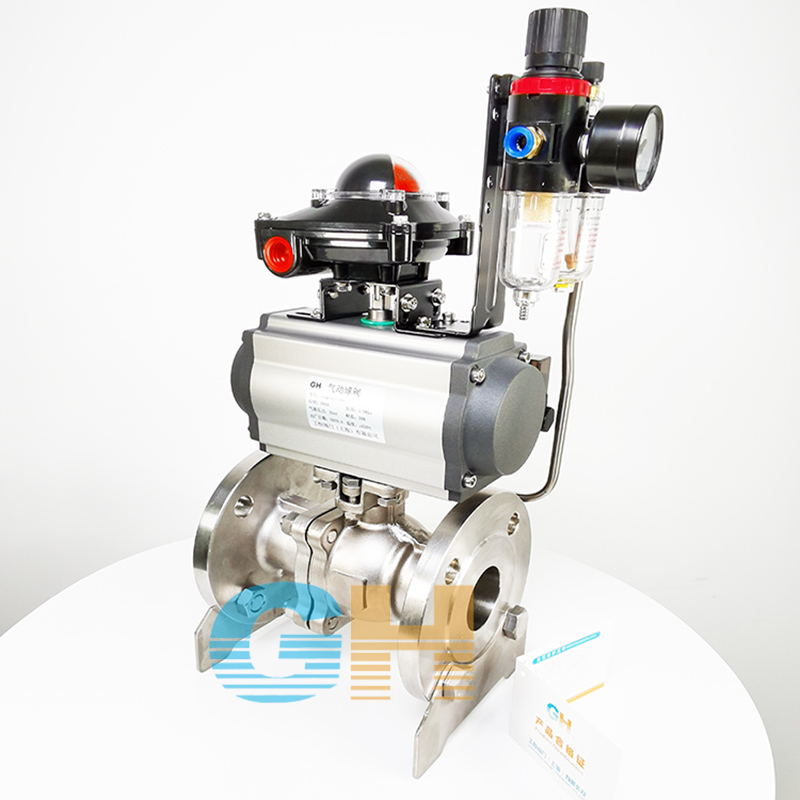

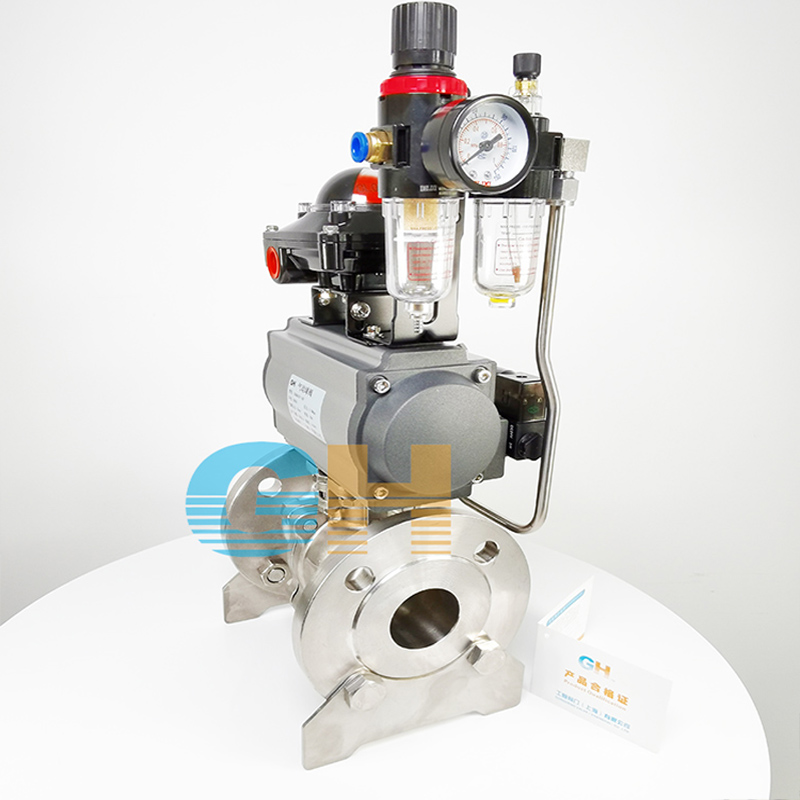

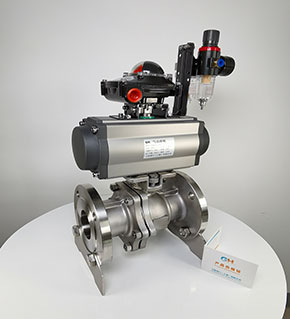

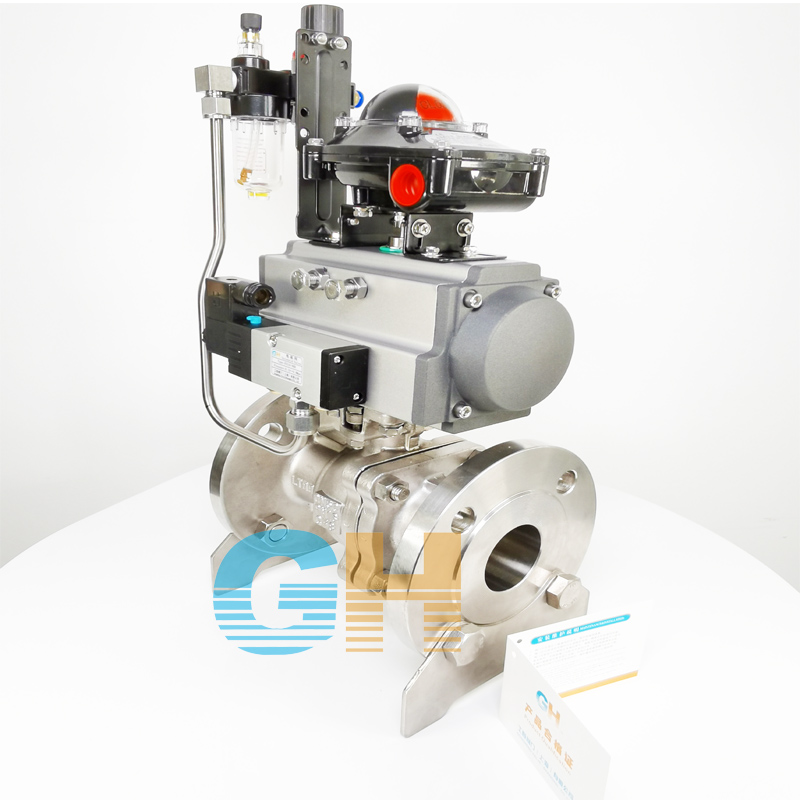

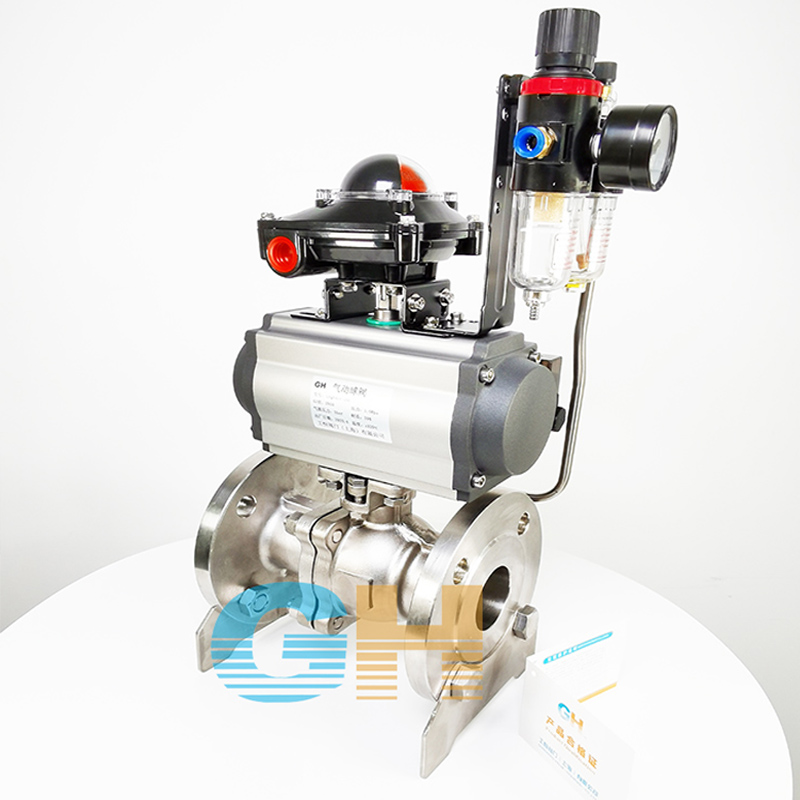

Q641F高平臺氣動球閥-氣動法蘭球閥-氣動不銹鋼球
日期：2021/03/16
瀏覽：
| 品牌 : | GH/工恒 | 型號 : | Q641F |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 結構形式 : | 浮動球球閥 | 公稱通徑 : | DN15-DN300mm |
| 適用介質 : | 蒸汽、水、油品 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 氣動 |
| 零部件及配件 : | 執行器 | 用途 : | 截止 |
| 類型(通道位置) : | 二通式 |
產品詳情
Product details
氣動法蘭球閥附件的選項☆根據不同控制和要求可選擇下列附件：
☆切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。
☆調節型附件：電氣、氣動、電氣轉換器。
☆氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
☆手動機構：HVSD手操機構氣動法蘭球閥執行標準☆設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。☆法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
☆結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
☆檢驗主試驗：JB/T 9092、API 598。氣動法蘭球閥性能規范
| 公稱通徑mm | DN15-DN300 | |||
| 材料代號 | C | P | R | |
| 主要零件 | 閥 體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 球 體 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
| 閥 桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
| 密封圈 | 增強聚四氟乙烯 對位聚苯 | |||
| 填 料 | 聚四氟乙烯 柔性石墨 | |||
| 適用工況 | 適用介質 | 蒸汽、水、油品 | ||
| 適用溫度 | -28℃ - 300℃ | |||
| 執行器 | 型 號 | DA/SR系列、GTD/GTE系列、QGSY系列等 | ||
| 氣源壓力 | 0.4-0.7MPa | |||
|
試驗壓力 ?。∕pa） |
公稱壓力（Mpa） | 壓力級（class） | JIS(Mpa) | |||||||
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
| 強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
| 密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
| 氣密試驗 | 0.5～0.7 | |||||||||
溫馨提示：本文中所有文字、數據、圖片均只適用于參考，Q641F高平臺氣動球閥-氣動法蘭球閥-氣動不銹鋼球性能參數、結構尺寸參數、價格等詳情，請聯系我們。
