產品概述
DKZ941H/DKZ941Y-100型鋼制真空電動閘閥電動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為合金鋼（DKZ941H）、硬質合金（DKZ941Y），公稱壓力 PN10～PN100，閥體材料為碳鋼（DKZ941H）、鉻鉬鋼（DKZ941Y）的真空閘閥。 該閥門適用于工作溫度≤425℃（鉻鉬鋼材DKZ941Y型為≤550℃），真空電動閘閥工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用
。
真空閘閥由普通手動閘閥改進而來，區別在于真空閘閥的填料密封處多加裝一個真空密封環，具有自脹壓緊作用。比普通閘閥的氣密封性能更好。

真空閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。

閘板有兩個密封面 , 常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 2°52' 。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板 , 以其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。此閥一般水平安裝。

產品特點
1、流體阻力小 , 密封面受介質的忡刷和侵蝕小。
2、開閉較省力。
3、介質流向不受限制 , 不擾流、不降低壓力。
4、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。
5、密封面之間易引起沖蝕和擦傷，維修比較困難。
6、外形尺寸較大，開啟需要一定的空間，開閉時間長。
7、結構較復雜。
8、真空閘閥的種類 ,按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥 , 楔式閘板式閘閥又可 分為 : 單閘極式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。

閘閥型號編制說明

附表
性能參數
零部件材料

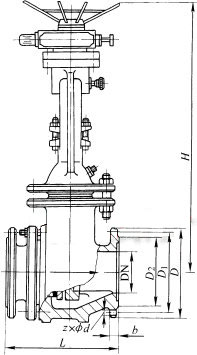

外形及結構尺寸

閘閥的選擇
在各種類型的閥門中，閘閥是應用廣泛的一種。
閘閥是指關閉件(閘板)沿通道軸線的垂直方向移動的閥門，在管路上主要作為切斷介質用.即全開或全關使用。一般，閘閥不可作為調節流使用，它可以適用低溫低壓也可以適用于高溫高壓，并可根據閥門的不同材質用于各種不同的介質。但閘閥一般不用于輸送泥漿等介質的管路中。



閘閥具有如下優點
1、流體阻力小；
2、啟、閉所需力矩較?。?br /> 3、可以使用在介質向兩方向流動的環網管路上.也就是說介質的流向不受限制；
4、全開時，密封面受工作介質的沖蝕比截止閥小;
5、形體結構比較簡單，制造工藝性較好;
6、結構長度比較短。
6)結構長度比較短。
由于閘閥具有許多優點，因此使用范圍很廣。通常DN≥50mm的管路作為切斷介質的裝置都選用閘閥，甚到在某些小口徑的管路上(如DN15~40mm)，目前仍保留了一部分閘閥。

閘閥亦有一些缺點，主要是:
1)外形尺寸和開啟高度都較大，所需安裝的空間亦較大;
2)在啟閉過程中，密封面間有相對摩擦，磨損較大，甚到在高溫時容易引起擦傷現象;
3)一般閘閥都有兩個密封副，給加工、研磨和維修增加了一些困難。
4)啟、閉時間長。

閘閥有各種不同的結構形式，其主要區別是所采用的密封元件結構形式不同。根據密封元件的結構，常常把閘閥分成幾種不同的類型，而常見的形式是平板閘悶和楔式閘閥:根據閥桿的結構，還可分為升降桿(明桿)和旋轉桿(暗桿)閘閥。



電動執行機構概述

DZW型多回轉電動閥門裝置，通稱為Z型。DZW型閥門電動裝置是電動閥門的驅動裝置，很方便地與閥門配套使用，適用于控制閥門的開啟、 關閉、現場控制和遠控操作調節、總線控制等，是閥門和風門集控和自動控制必不可少的驅動裝置。 適用于閘閥、截止閥、節流閥、隔膜閥、柱塞閥、水閘門等，配上減速蝸輪后也可適用于球閥、蝶閥、 風門等90度回轉型的閥門。該產品具有功能、控制系統、性能可靠、使用維護方便、體積小 等特點，在電力、鋼鐵、石化、冶金、水處理、造紙等行業中得到廣泛好評和應用。

DZW型多回轉閥門電動裝置分為：常規戶外標準型、隔爆型、整體型和調節型、智能非侵入式總 線控制型等。

常規型特點

1、該裝置防塵、防雨、防輕腐蝕，其防護等級為IP55 (特殊訂貨IP65、IP67)。
2、轉矩控制機構動作可靠、調節方便、轉矩重復精度高。
3、開向和關向可配裝2到4只微動開關（特殊訂貨）。
4、采用閥門電動裝置三相異步電機，起動轉矩大、轉動慣量小、使用壽命長等特點，F(xiàn)級絕緣。
5、工作制為短時10分鐘（特殊訂貨30分鐘）。
6、配有機械式(常規型)或液晶(常規型無)閥位指示器，可直觀知道閥門的開度大小。
7、采用半自動手一電動切換機構，手動時需要切換手柄，電動時自動復位，結構簡單、工作可靠、 操作輕便。在斷電情況下依然可以用手動功能來完成閥門的開戶、關閉或調節。
8、有行程限位和過力矩限位等雙重保護，保障了驅動裝置和閥門的使用。
9、供電電源：常規為三相380V (±10%) , 50Hz (特殊訂貨三相660V、415V、單相220V、60Hz)。
10、防爆標志：ExdIlBT4 (常規型不防爆）。
11、環境相對濕度：≤95% (25℃時）。
12、環境溫度：-20~+60℃ (特殊訂貨-40~+100℃)。



主要技術參數

DZW型閥門電動裝置主要性能參數
