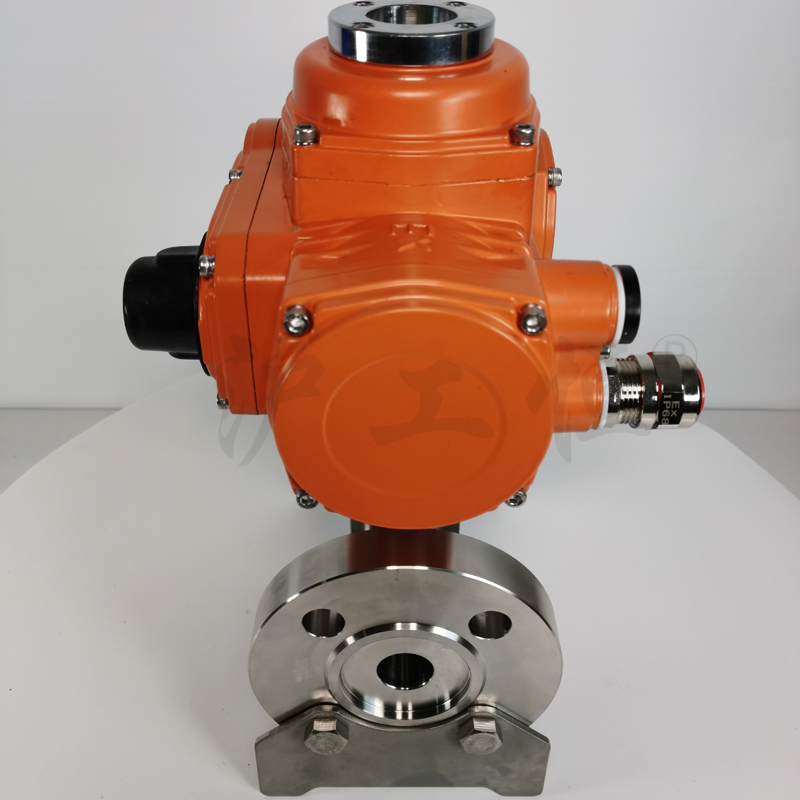

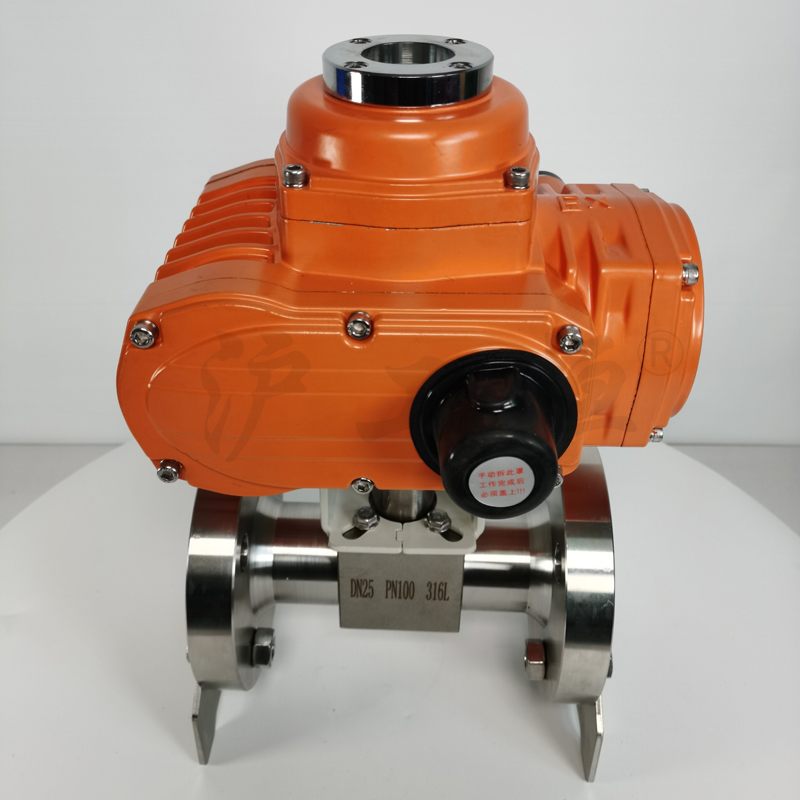

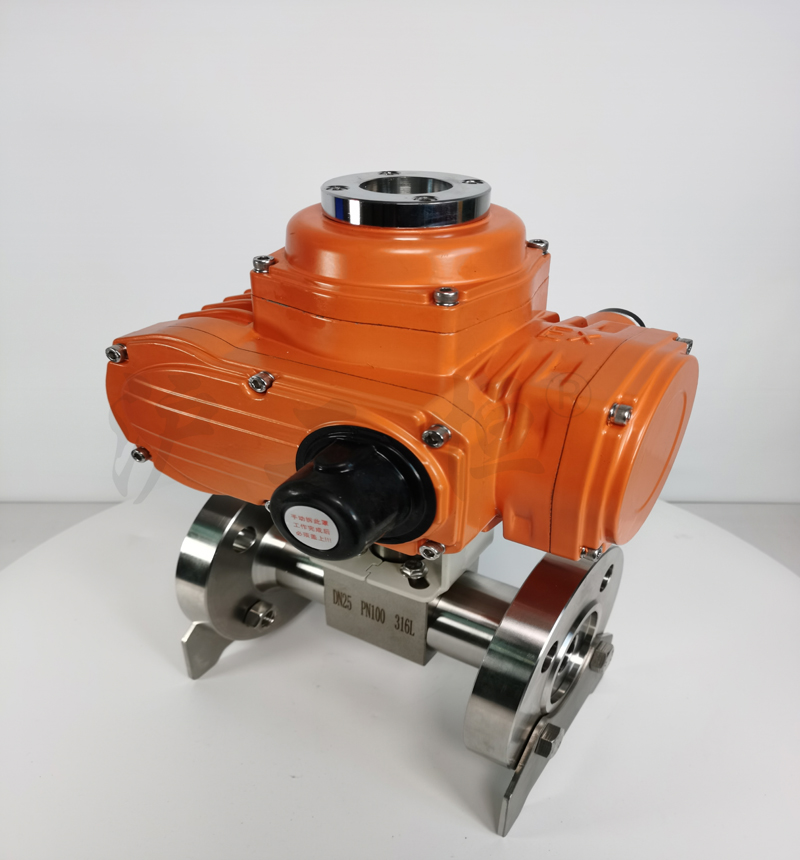

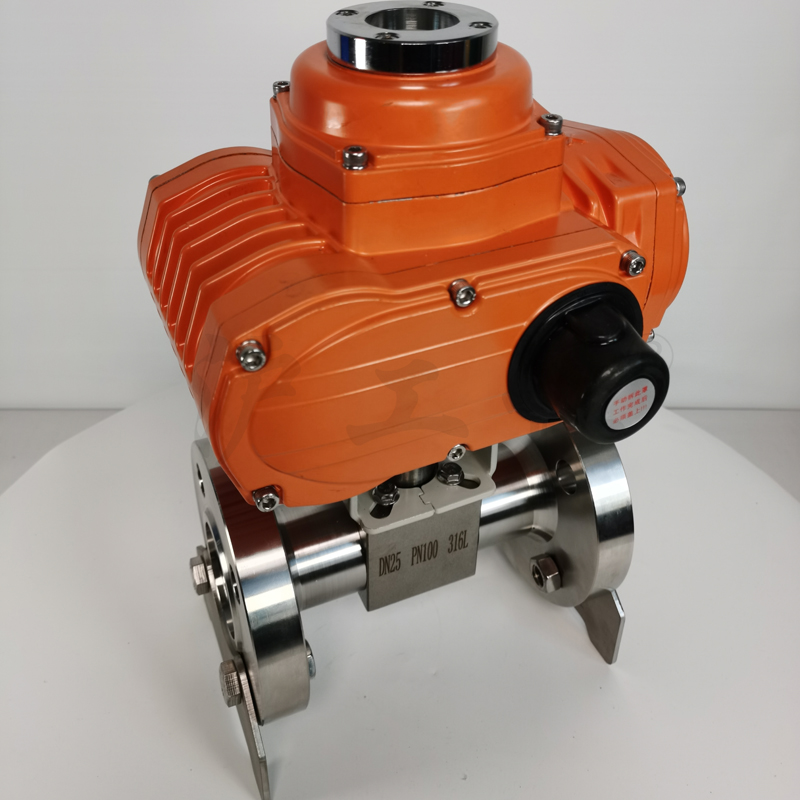

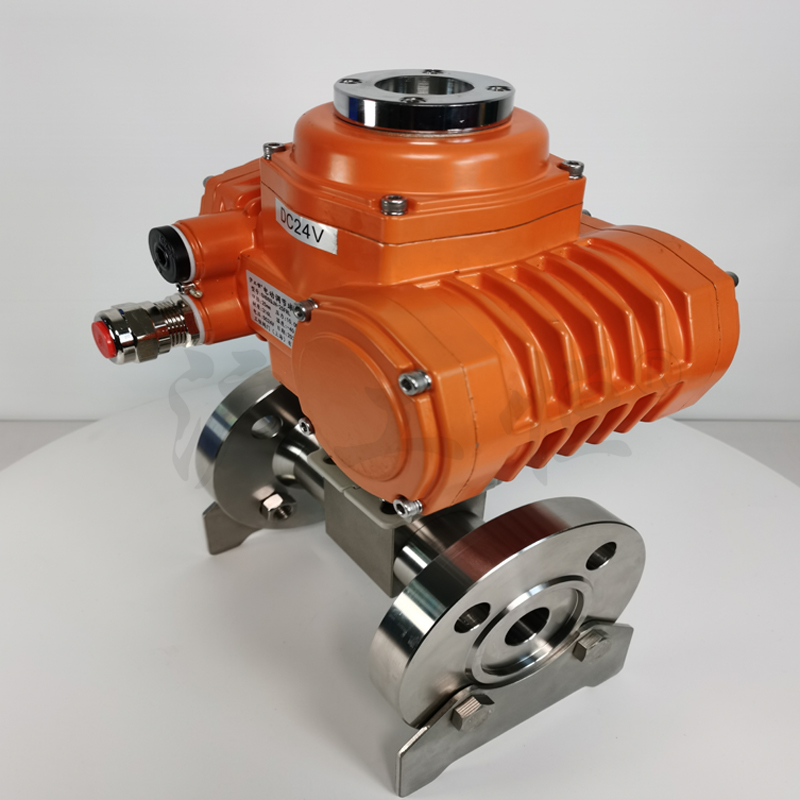

一、電動調節球閥概述

　　ZAJQ精小型電動調節球閥采用智能電動執行器及二通球閥閥體組成，球閥與執行機構的連接采用直連方式，電動執行機構采用電源驅動，內置伺服系統，不用另配伺服放大器，輸入控制信號(4～20mADC或1～5VDC)便可控制運轉。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。電動調節球閥旋轉90°便可全關全開，與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝、阻力小、動作穩定等優點。適用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質。


二、電動調節球閥工作原理

　　電動調節球閥可直接接收計算機或工業儀表等輸出的4～20mADC或1～5VDC控制信號，220VAC電源,根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，以實現與執行機構配套的閥門或其他裝置開度的定位，同時輸出4～20mADC的位置反饋信號。其核心控制部件電子式伺服控制器應用現代數字技術，對DCS/PLC規范設計而成，集信號采集、處理、反饋、控制
