D971X-16Q電動軟靠背對夾蝶閥電動對夾式軟密封蝶

日期：2022/01/16 瀏覽：

加工定制 :	是	品牌 :	滬工恒
型號 :	D971X-16Q	材質 :	鑄鋼
連接形式 :	對夾	結構形式 :	垂直板式
適用介質 :	水	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	電動
零部件及配件 :	執行器	用途 :	調節
類型(通道位置) :	直通式	口徑 :	DN25-DN1800
公稱通徑 :	DN25-DN1800

產品詳情
Product details

產品名稱：軟密封電動對夾蝶閥產品型號：D971X-10C DN200產品簡介：D971X-10C DN200軟密封電動對夾蝶閥具體參數如下：口徑為200mm，壓力為10kg，連接形式為法蘭，密封面為合金鋼，閥體材質為鑄鋼。

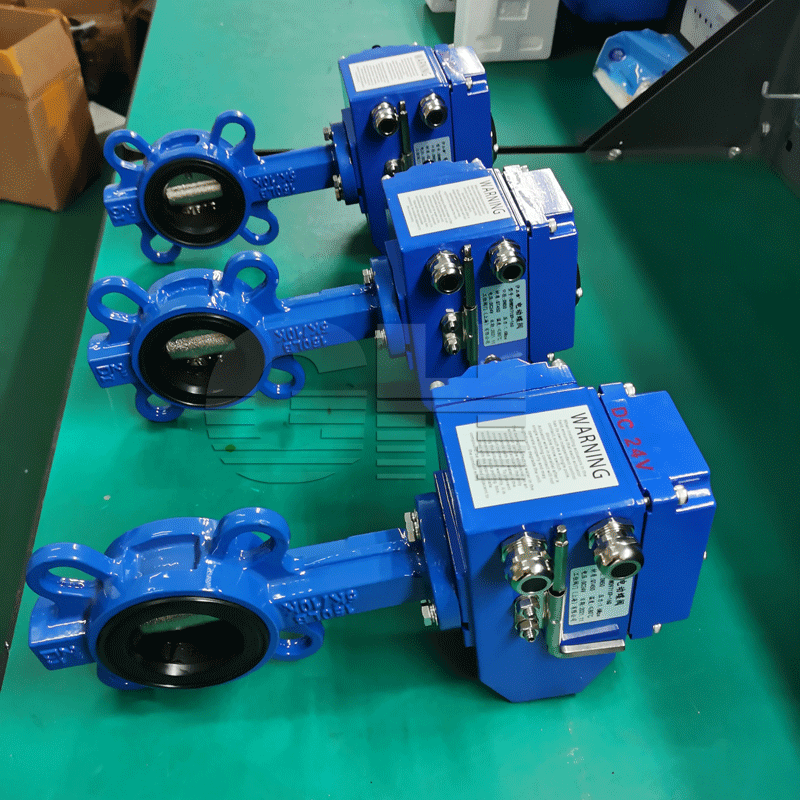

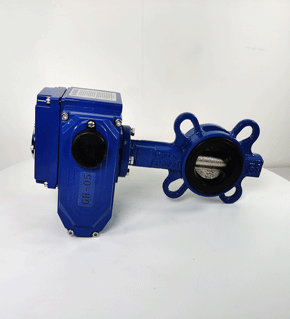

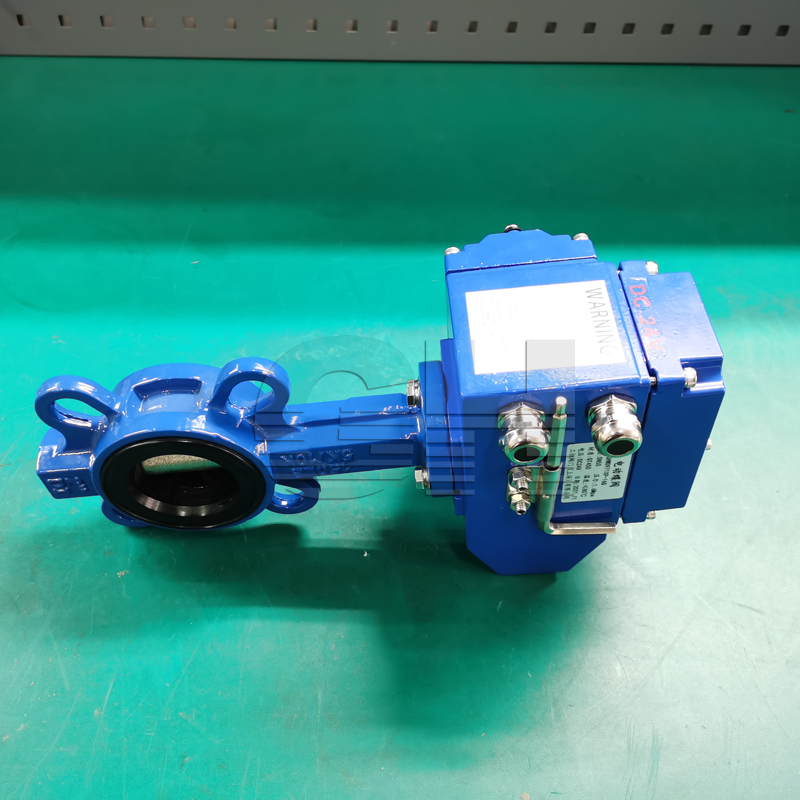

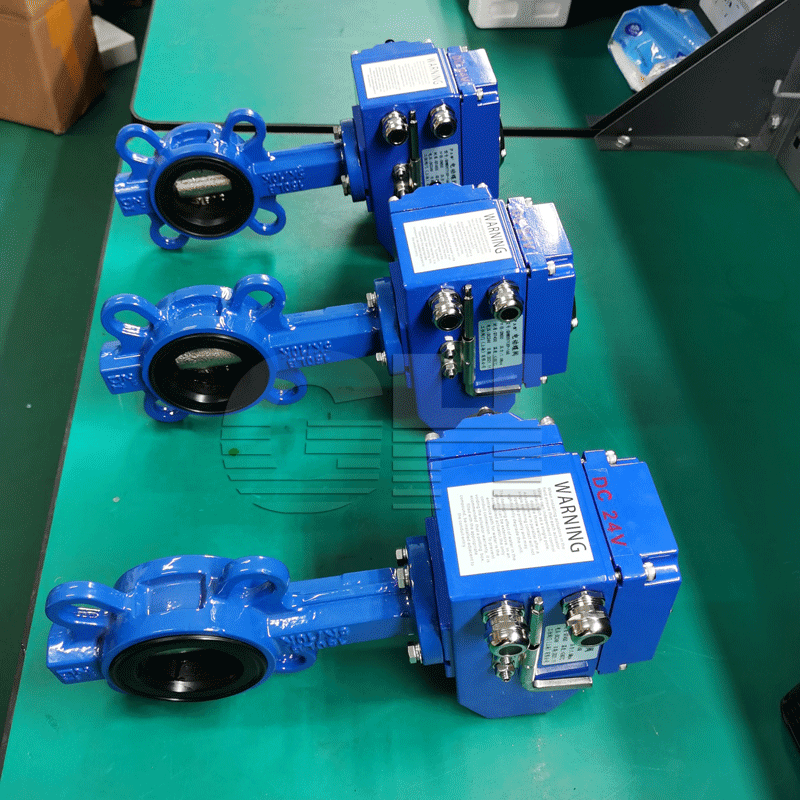

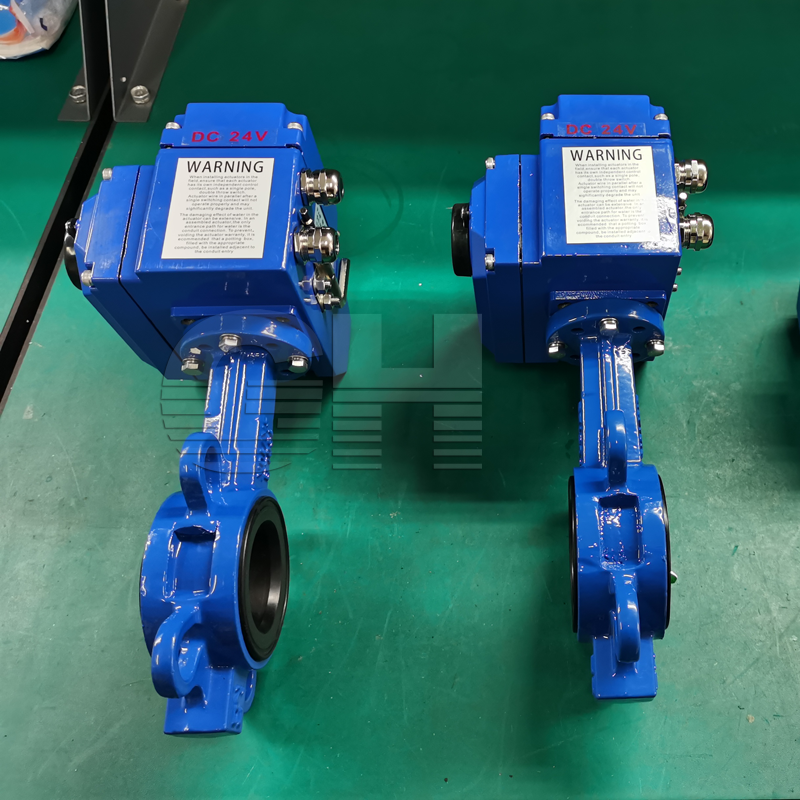

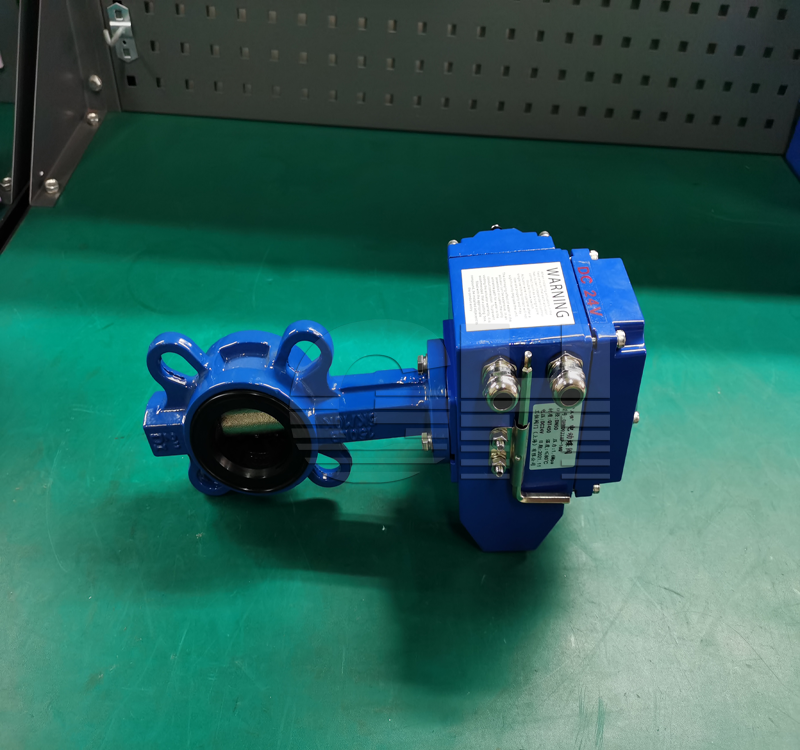

D971X-10C DN200軟密封電動對夾蝶閥，采用垂直板式閥體和380V開關型電動執行機構，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。

D971X-10Q DN150對夾式軟密封電動開關蝶閥主要技術參數

公稱通經DN（mm)	50～2000		50～1600
公稱藥理PN（MPa)	0.6	1.0	1.6
密封試驗(MPa)	0.66	1.1	1.76
強度試驗(MPa)	0.9	1.5	2.4
適用溫度	橡膠：-40℃～90℃氟橡膠：-20℃～200℃
適用介質	水、空氣、、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

D971X-10Q DN150對夾式軟密封電動開關蝶閥主要零部件材料

零件名稱	材料
閥體	WCB、QT450-10、HT200、HT250
蝶板	WCB、QT450-10、HT200、HT250
閥軸	2Cr13
密封圈	耐油橡膠
填料	柔性石墨

執行標準

制造標準	GB/T 122387-89
法蘭標準	GB9113-2000、GB17241.6-1998
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92
