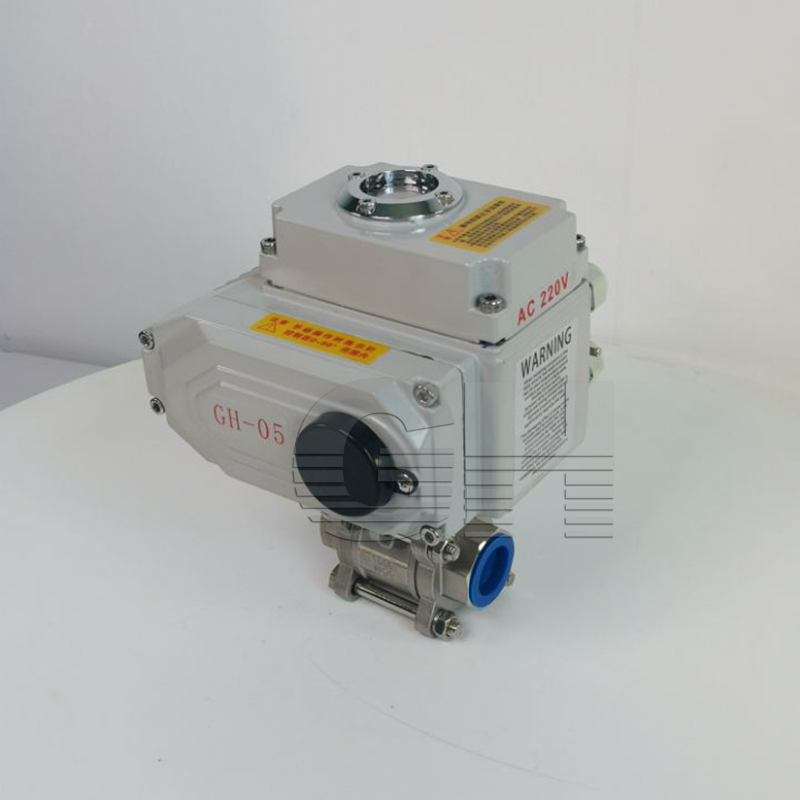

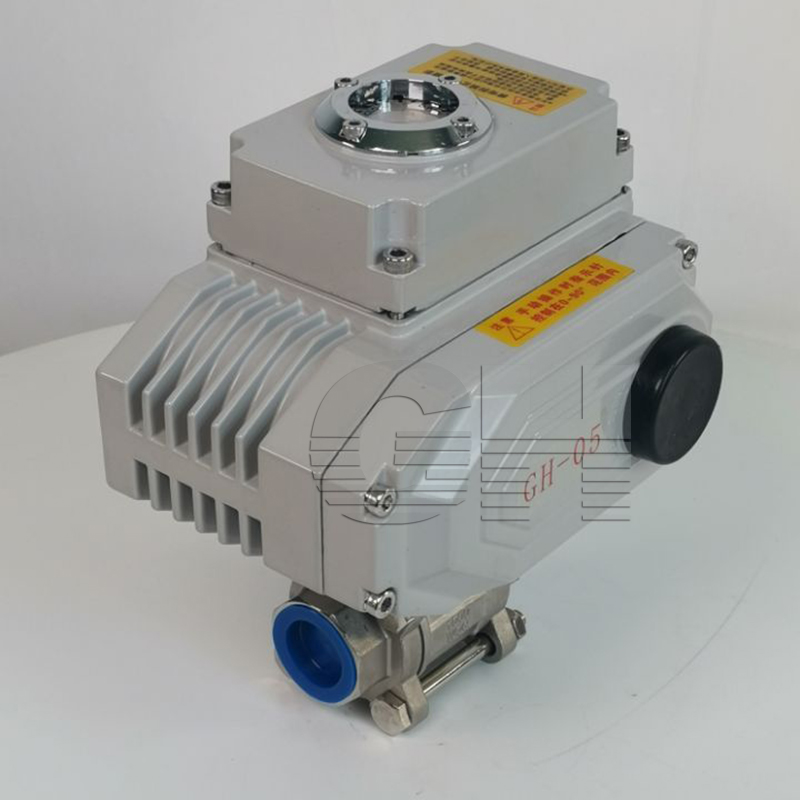

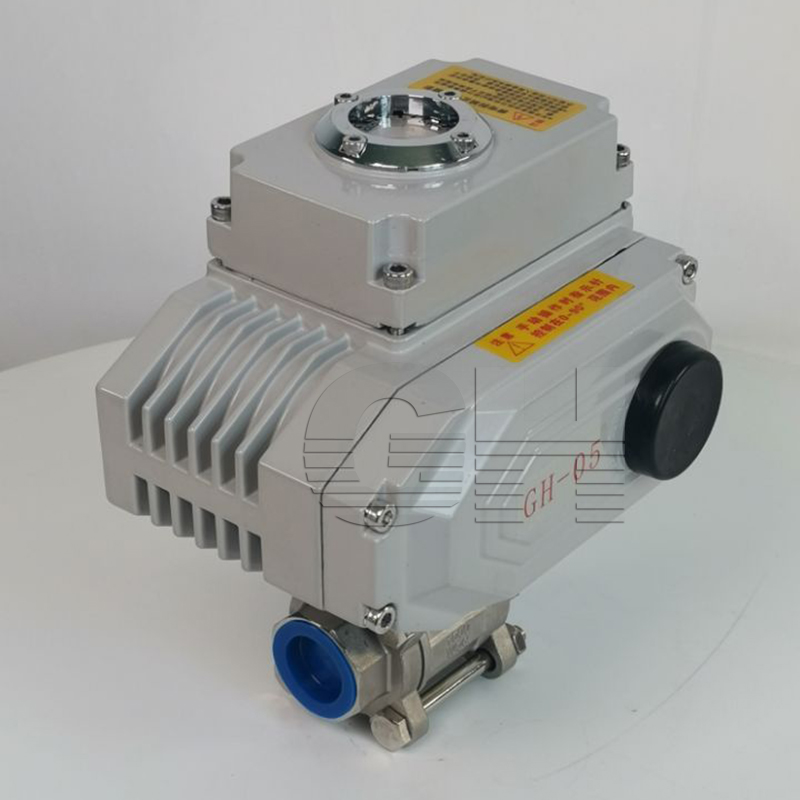

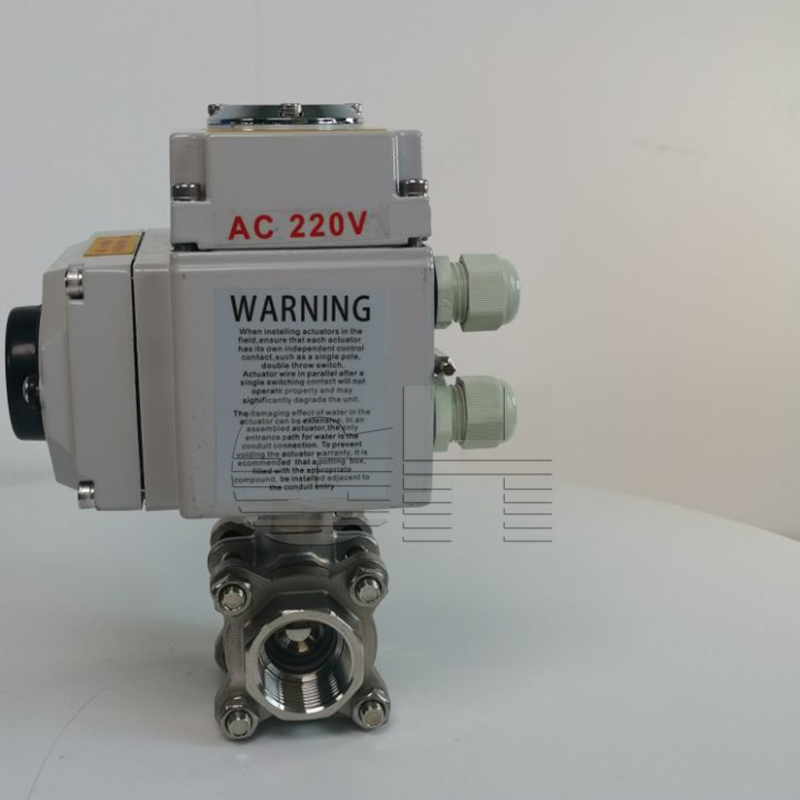

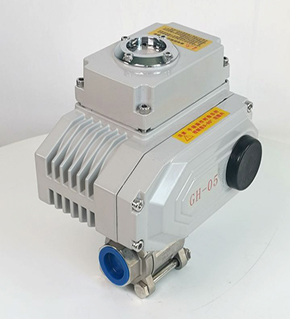

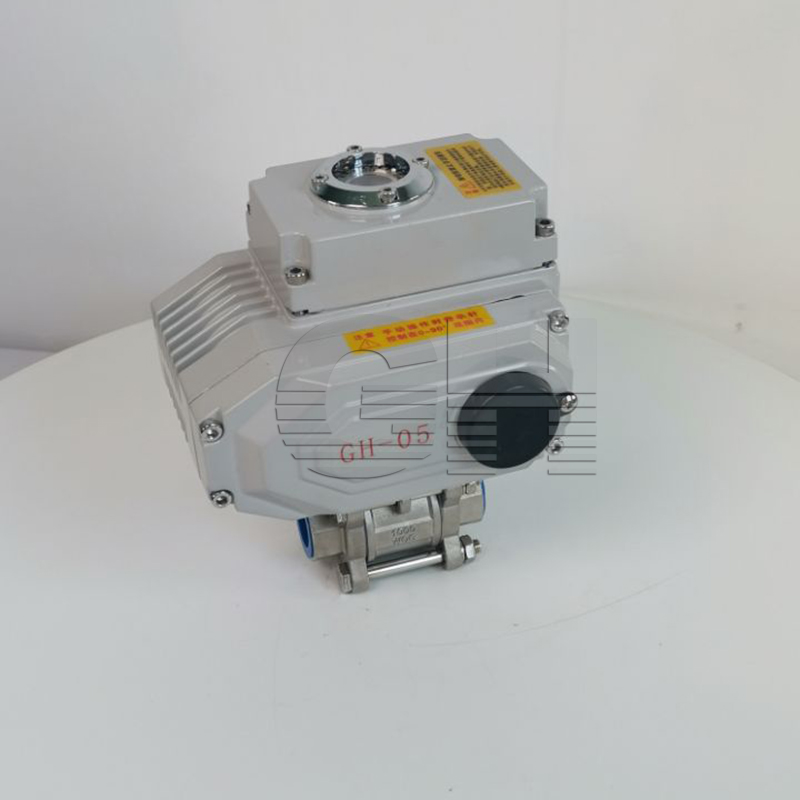

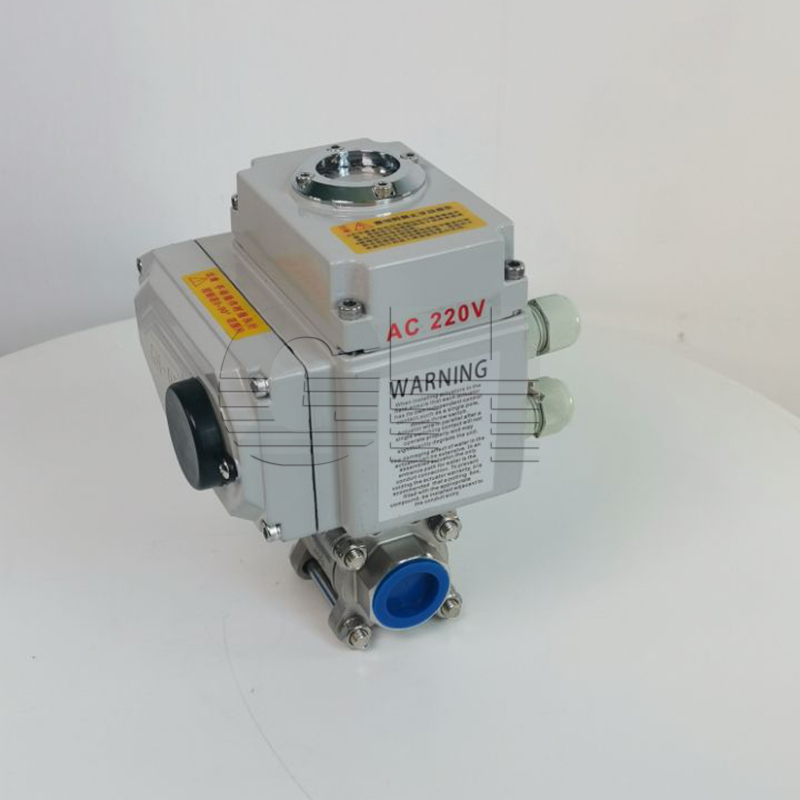

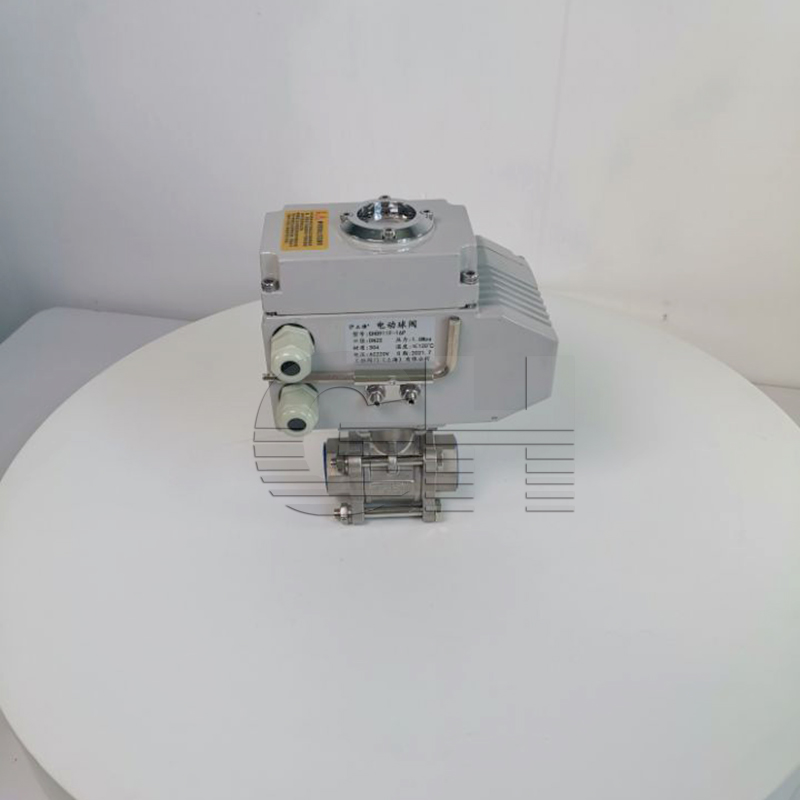

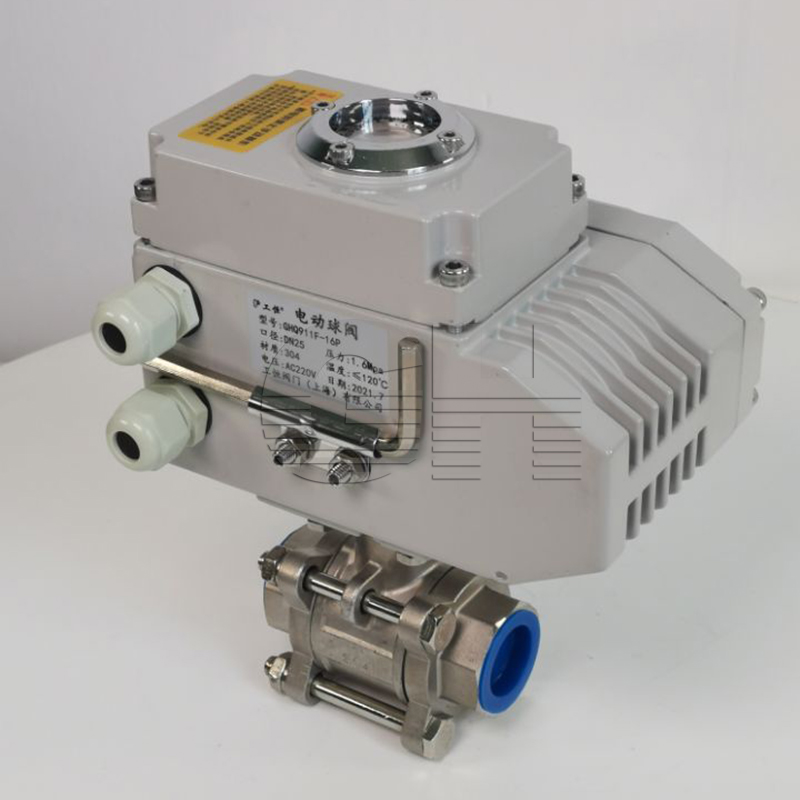

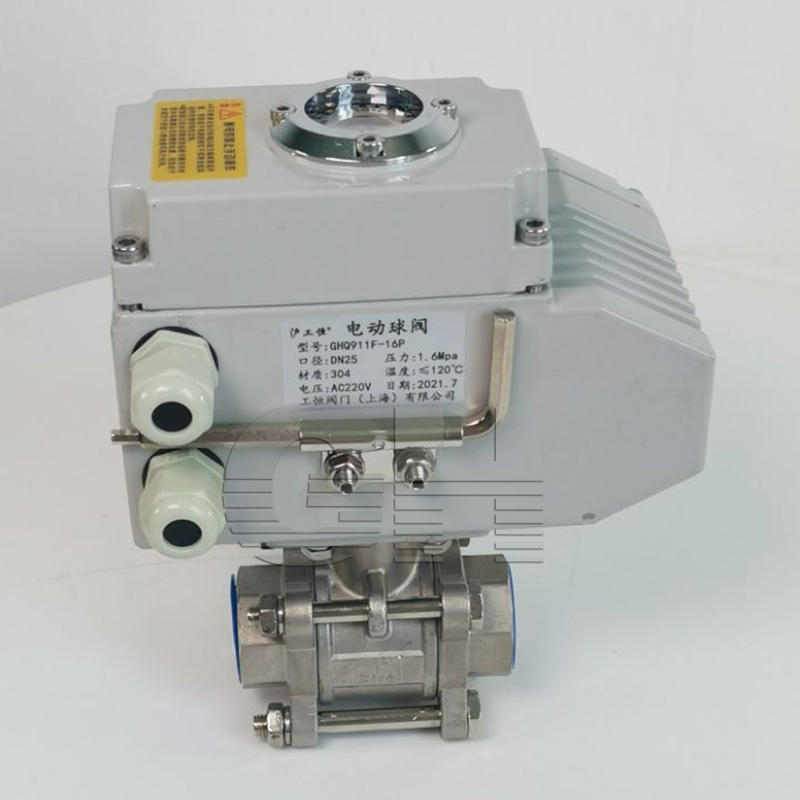

Q911F電動不銹鋼絲扣球閥-三片式電動球閥

日期：2021/08/15 瀏覽：

品牌 :	滬工恒	型號 :	Q911F
材質 :	不銹鋼	連接形式 :	螺紋
結構形式 :	浮動球球閥	公稱通徑 :	DN15-50
適用介質 :	水、蒸汽、油品	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	電動
零部件及配件 :	執行器	用途 :	調節
類型(通道位置) :	二通式

產品詳情
Product details

一、Q911F電動三片式球閥產品簡介：
電動三片式球閥主要特點是本身結構緊湊，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修，適用于水、溶劑、酸一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、和乙烯等，在各行業得到廣泛的應用。球閥閥體可以是整體的，也可以是組合式的。

二、Q911F電動三片式球閥產品特點：
電動三片式球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣活塞式執行機構。

三、Q911F電動三片式球閥零件材料:

閥體、閥蓋	WCB、CF8
球體	WCB Hcr、CF8
閥桿	2Cr13、CF8
閥座	PTFE
填料	PTFE

四、Q911F電動三片式球閥外形尺寸:

公稱壓力	公稱通徑		L	L1	H	W	重量
Mpa	mm	in	mm	mm	mm	mm	1.6	2.5	4.0	CL150	JIS10K
1.6 2.5 4.0 CL150 JIS10K	15	1/2	130	65	62	100	2.5	3.0	3.5	2.5	2.5
	20	3/4	150	75	68	160	3.0	3.5	4.5	3.0	3.6
	25	1	160	80	75	160	4.8	5.0	6	5.0	5.0
	32	1 1/4	180	90	85	200	6.5	7	8.5	7	7
	40	1 1/2	200	100	95	200	8.5	9	10.5	9	9
	50	2	230	115	110	250	11	12	14	12	11
	65	2 1/2	290	145	130	300	15	17	20	16	16
	80	3	310	155	155	400	21	22	32	21	22
	100	4	350	175	180	500	33	36	50	36	36
	125	5	400	200	250	600	65	70	80	68	70
	150	6	480	240	275	800	103	110	120	105	105
	200	8	580	290	325	1000	152	168	180	160	160
