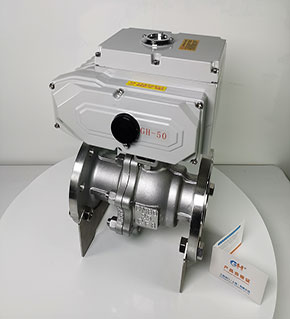

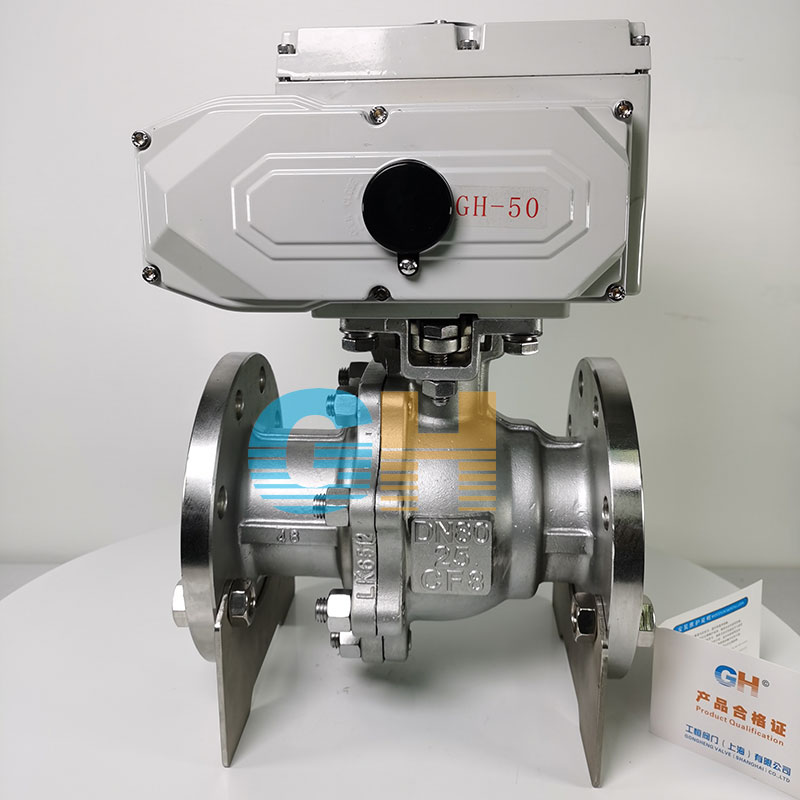

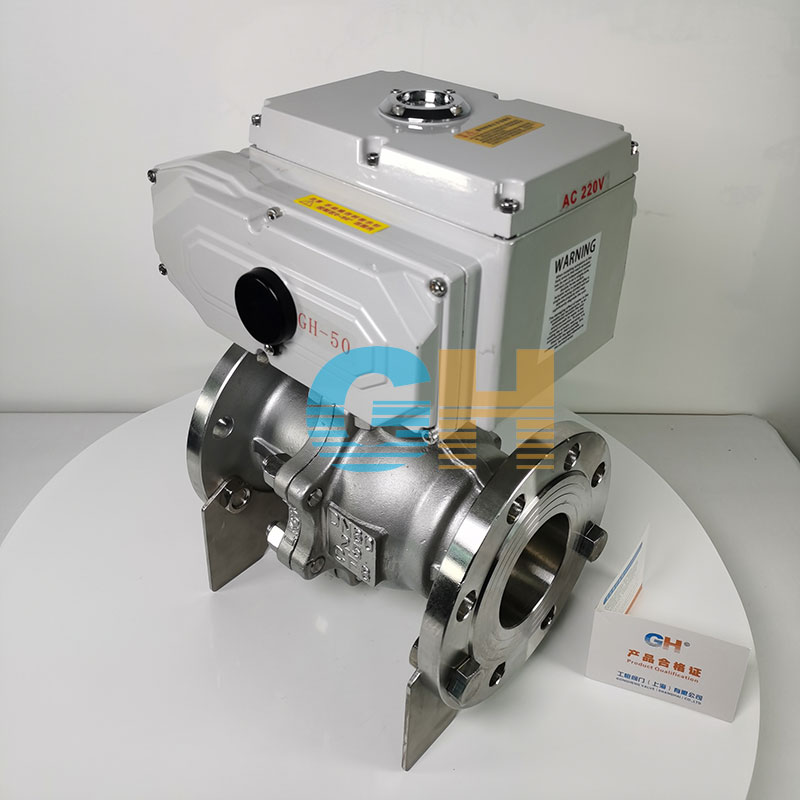

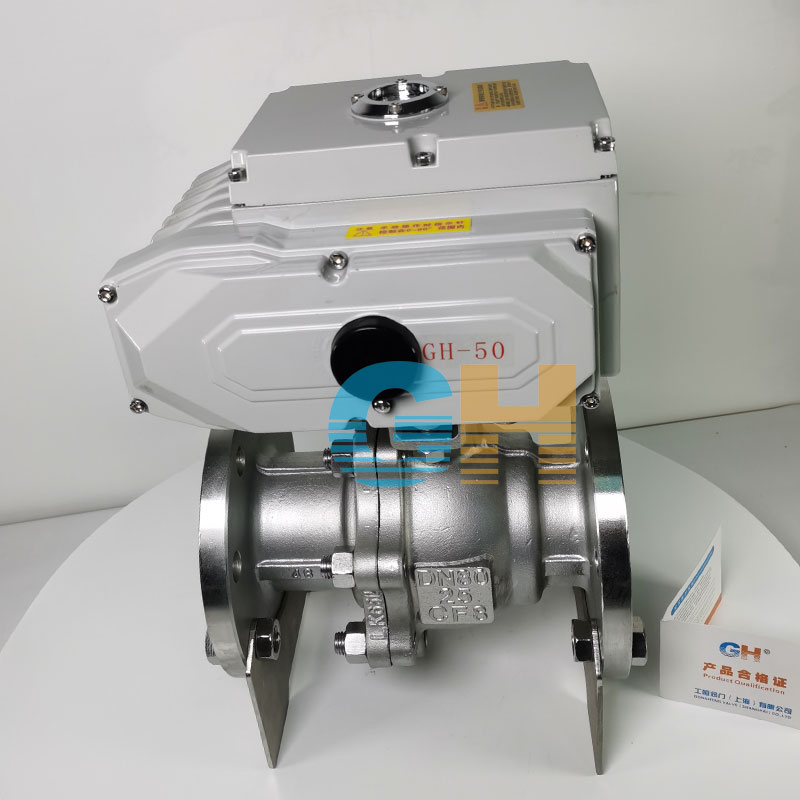

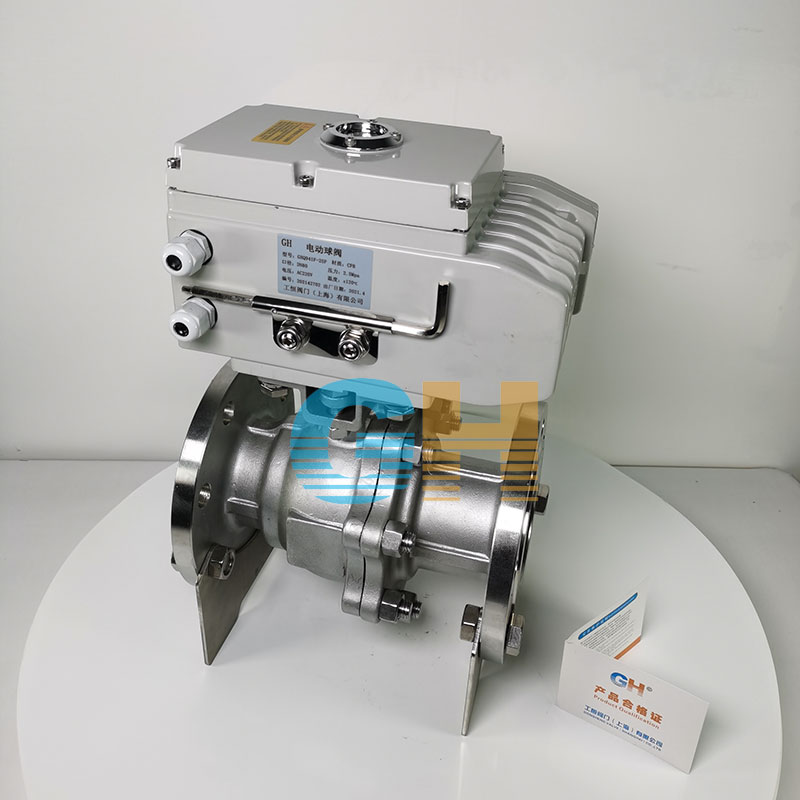

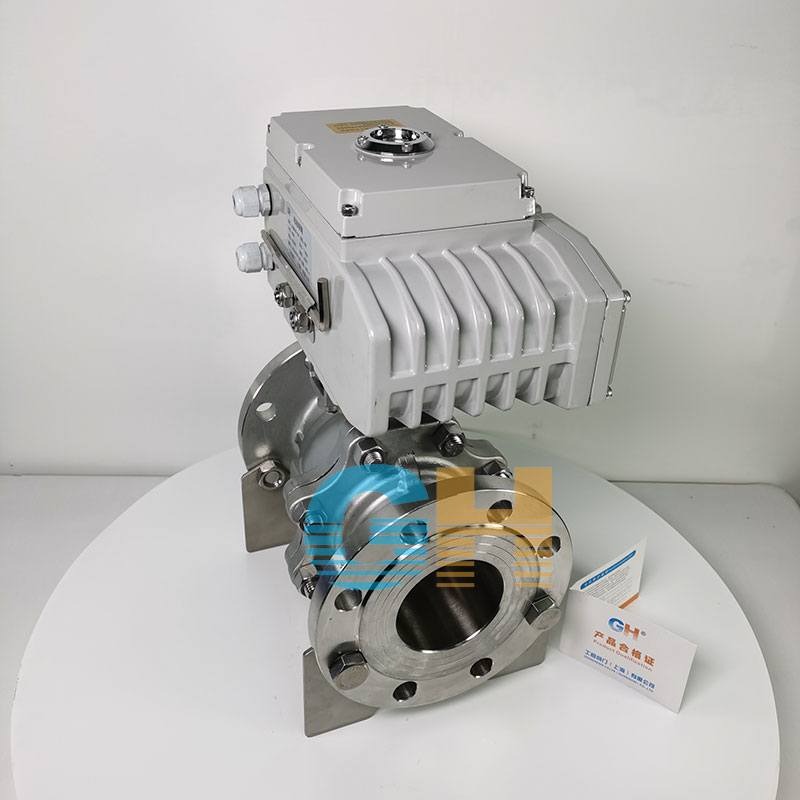

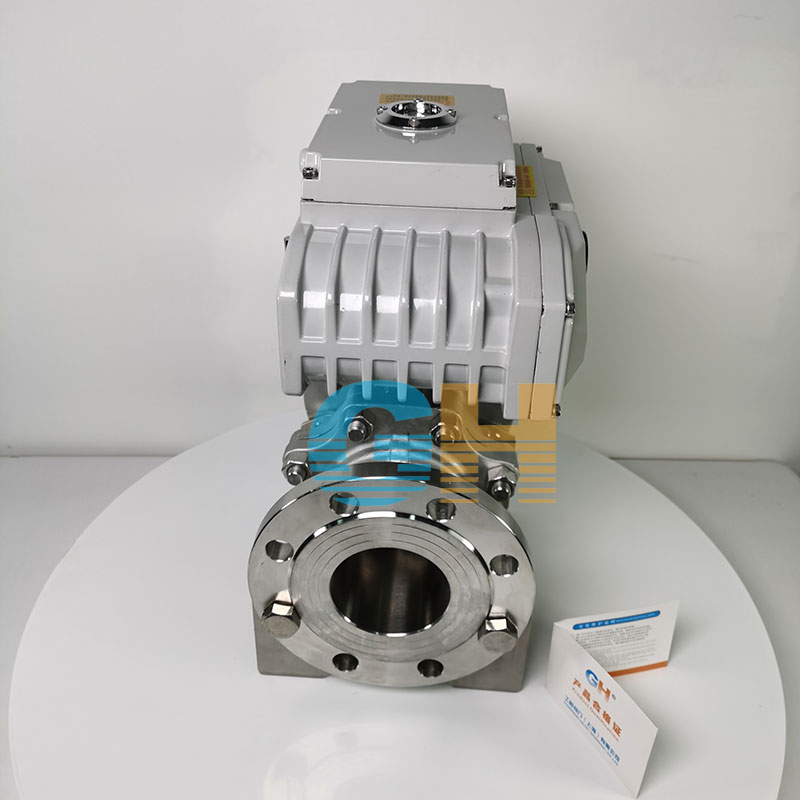

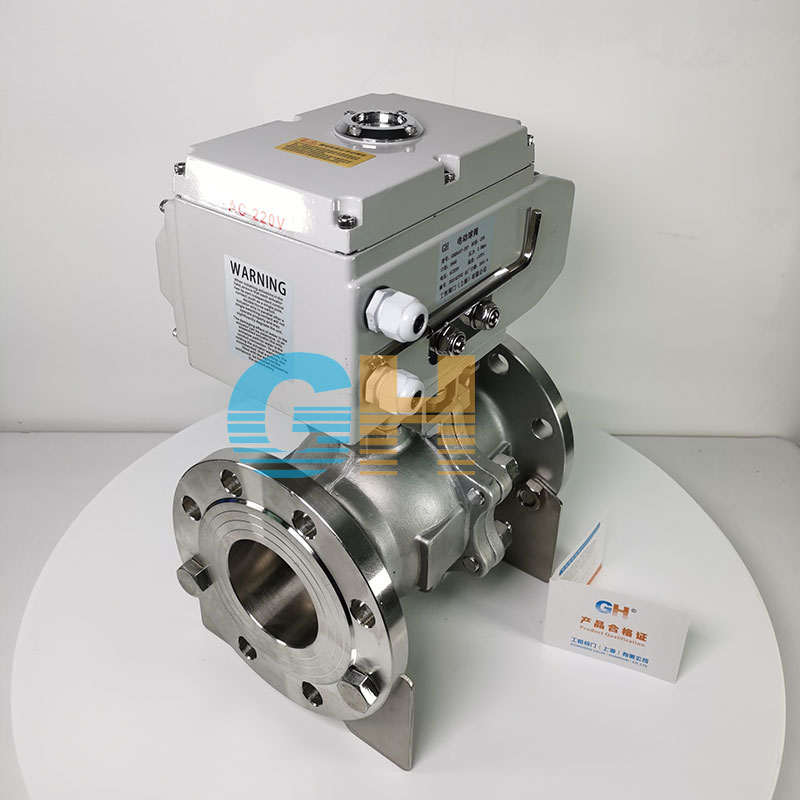

Q941F-16P高平臺電動球閥閥門電動裝置

日期：2021/06/29 瀏覽：

品牌 :	GH/工恒	型號 :	Q941F-16P
材質 :	不銹鋼	連接形式 :	法蘭
結構形式 :	浮動球球閥	公稱通徑 :	DN15-DN500
適用介質 :	水、蒸汽、油品等	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	電動
零部件及配件 :	執行器	用途 :	調節
類型(通道位置) :	二通式

產品詳情
Product details

Q941F-16C DN50智能開關型球閥概述：
Q941F-16C DN50智能開關型球閥是部分旋轉類球閥，旋轉90°即可全關全開，與相同規格的閘閥和截止閥比較，球閥體積小、重量輕、功能強大、可靠性高、便于管道安裝等。密封性能優良，流通能力大，流阻系數小，結構簡單、維修方便、使用壽命長。閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。產品通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質。
Q941F-16C DN50智能開關型球閥采用一體化結構，與電動執行機構相配，有輸入控制信號（4-20mADC或1-5VDC）及單相電源即可控制運轉，具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力大、適合于多種場合。目前該閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
Q941F-16C DN50智能開關型球閥是一種重要的閥類，在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體，球體隨閥桿轉動，實現閥門的開啟或關閉。流向可任意，可調范圍廣，能用于高壓和大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。

二、Q941F-16C DN50智能開關型球閥安裝及拆卸注意事項：
（1）必須先查明球閥上、下游管道確已卸除壓力后，才能進行拆卸分解操作。
（2）非金屬零件清洗后應立即從清洗劑中取出，不得長時間浸泡。
（3）裝配時法蘭上的螺栓必須對稱、逐步、均勻地擰緊。
（4）清洗劑應與球閥中的橡膠件、塑料件、金屬件及工作介質（例如燃氣）等均相容。工作介質為燃氣時，可用汽油（GB484-89）清洗金屬零件。非金屬零件用純凈水或酒精清洗。
（5）分解下來的每單個球閥零件可以用浸洗方式清洗。尚留有未分解下來的非金屬件的金屬件可采用干凈的細潔的浸漬有清洗劑的綢布（為避免纖維脫落粘附在零件上）擦洗。清洗時須去除一切粘附在壁面上的油脂、污垢、積膠、灰塵等。
（6）球閥分解及再裝配時必須小心防止損傷零件的密封面，特別是非金屬零件，取出O型圈時宜使用專用工具。
（7）清洗后需待被洗壁面清洗劑揮發后（可用未浸清洗劑的綢布擦）進行裝配，但不得長時間擱置，否則會生銹、被灰塵污染。
（8）新零件在裝配前也需清洗干凈。
（9）使用潤滑脂潤滑。潤滑脂應與球閥金屬材料、橡膠件、塑料件及工作介質均相容。工作介質為燃氣時，可用例如特221潤滑脂。在密封件安裝槽的表面上涂一薄層潤滑脂，在橡膠密封件上涂一薄層潤滑脂，閥桿的密封面及摩擦面上涂一薄層潤滑脂。
（10）裝配時應不允許有金屬碎屑、纖維、油脂（規定使用的除外）灰塵及其它雜質、異物等污染、粘附或停留在零件表面上或進入內腔
。
Q941F-16C DN50智能開關型球閥特點：
1.球閥和電動執行器之間無支架連接，一體化的外型結構緊湊，減少設備空間。
2.球閥閥座采用彈性密封結構，密封可靠，啟閉輕松。
3.球閥閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。
4.閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊。
