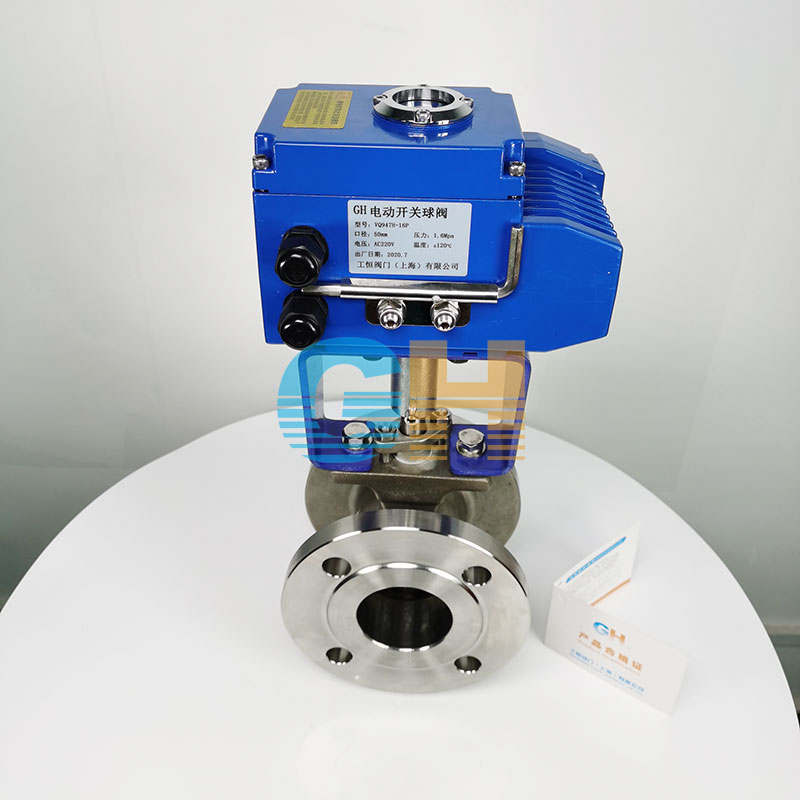

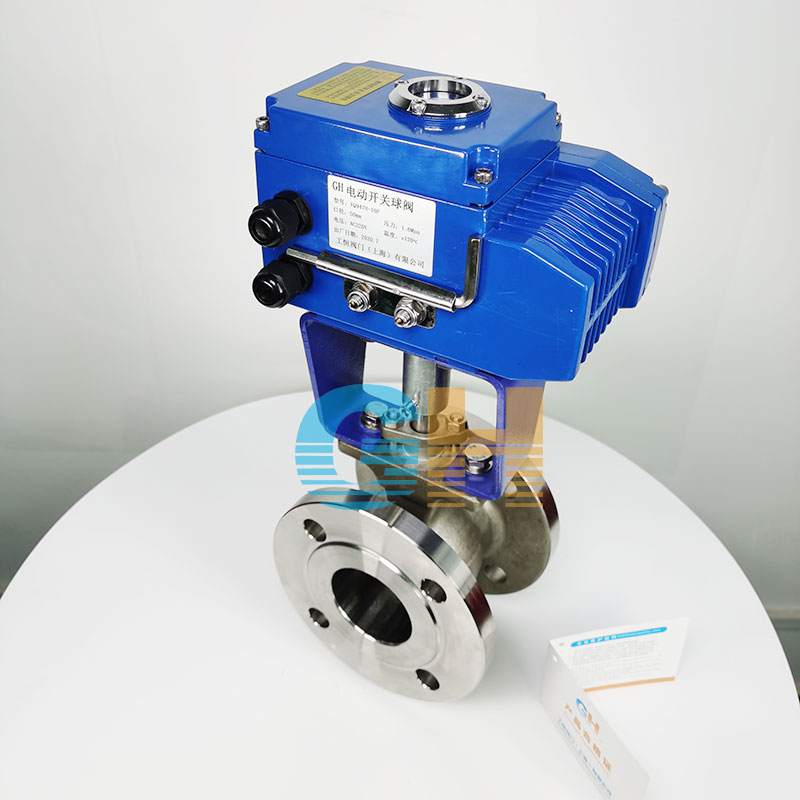

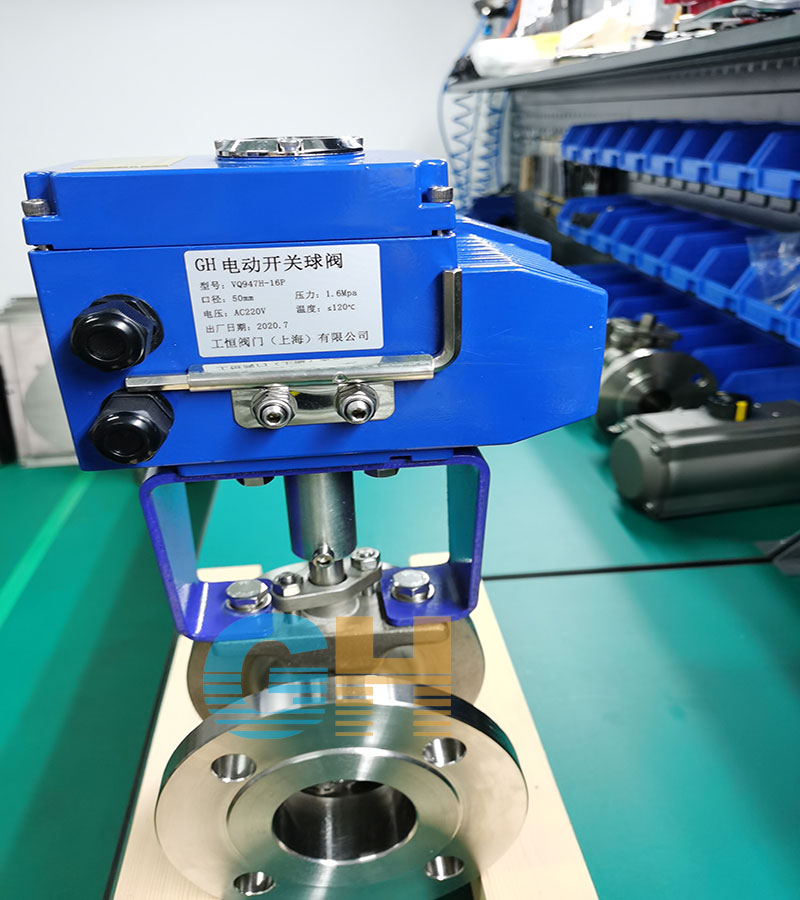

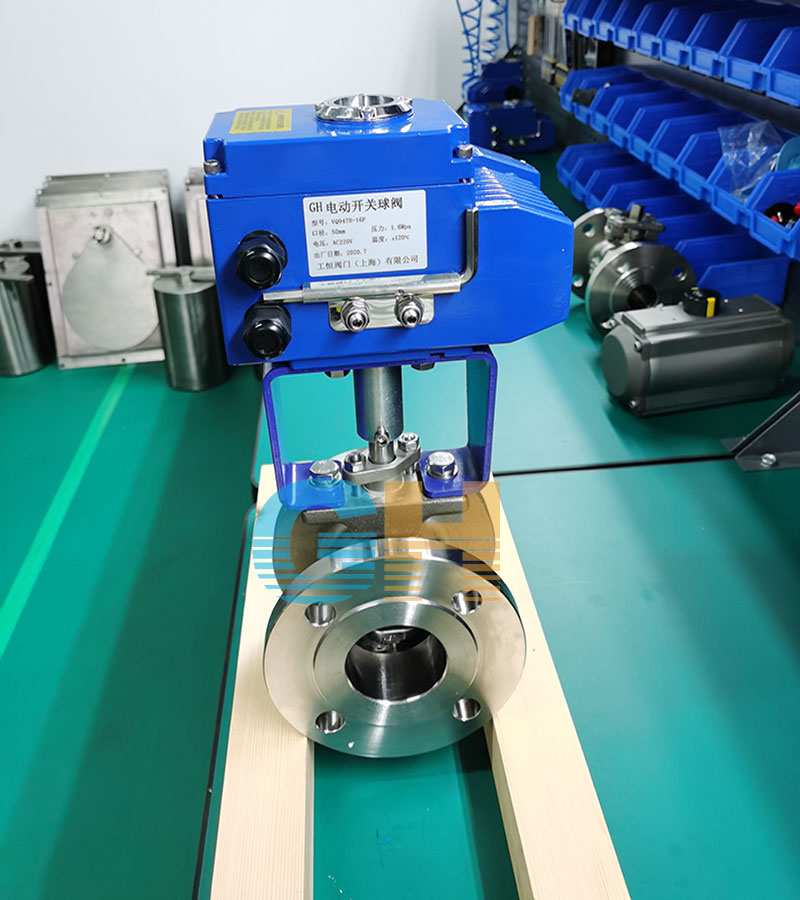

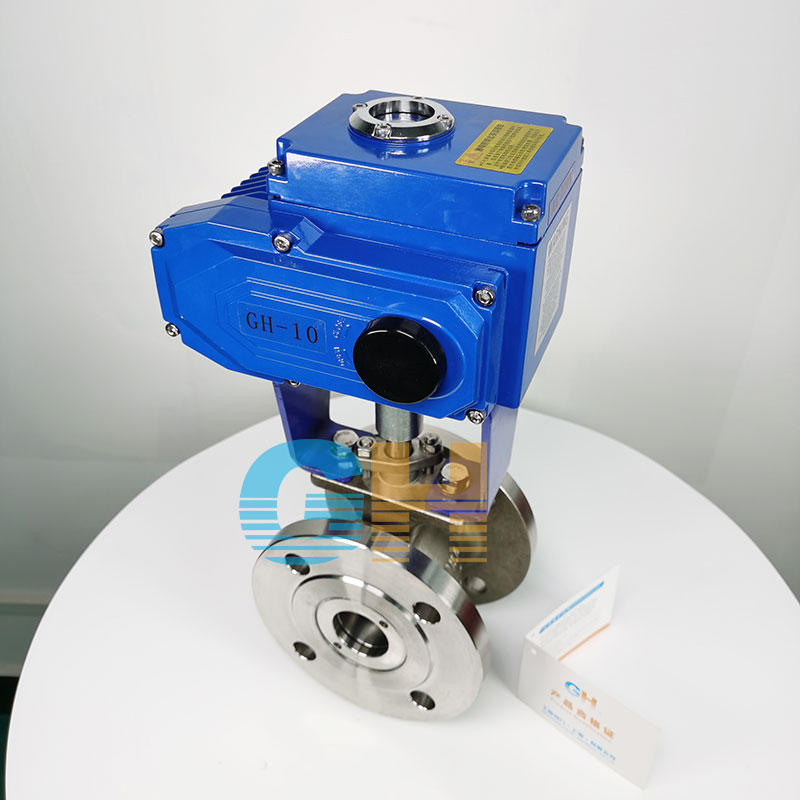

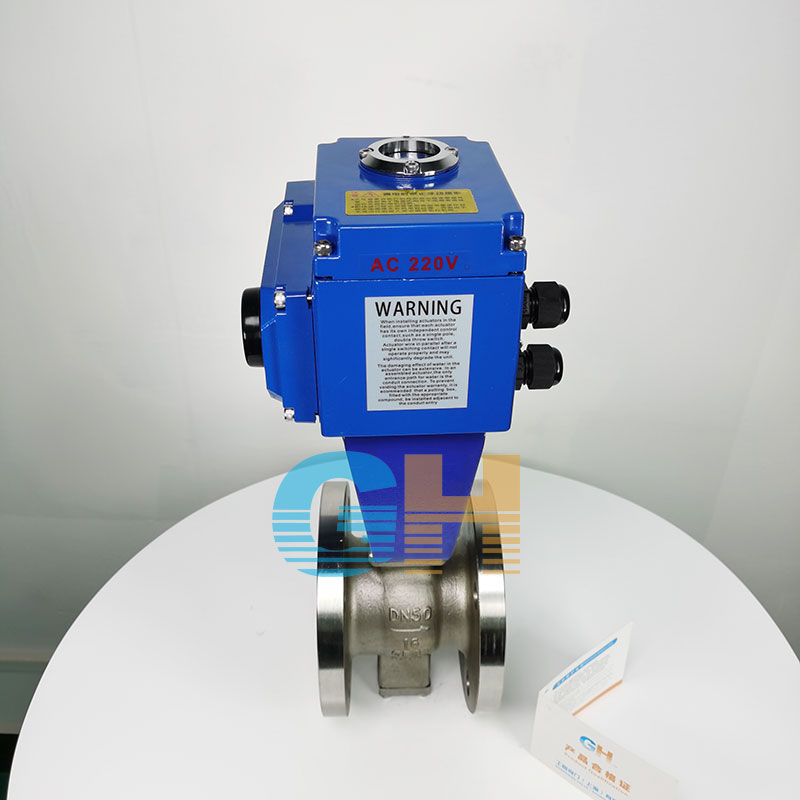

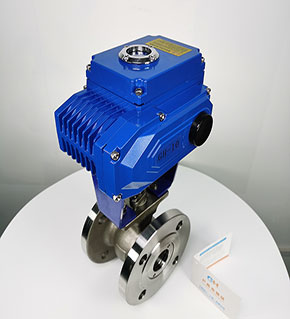

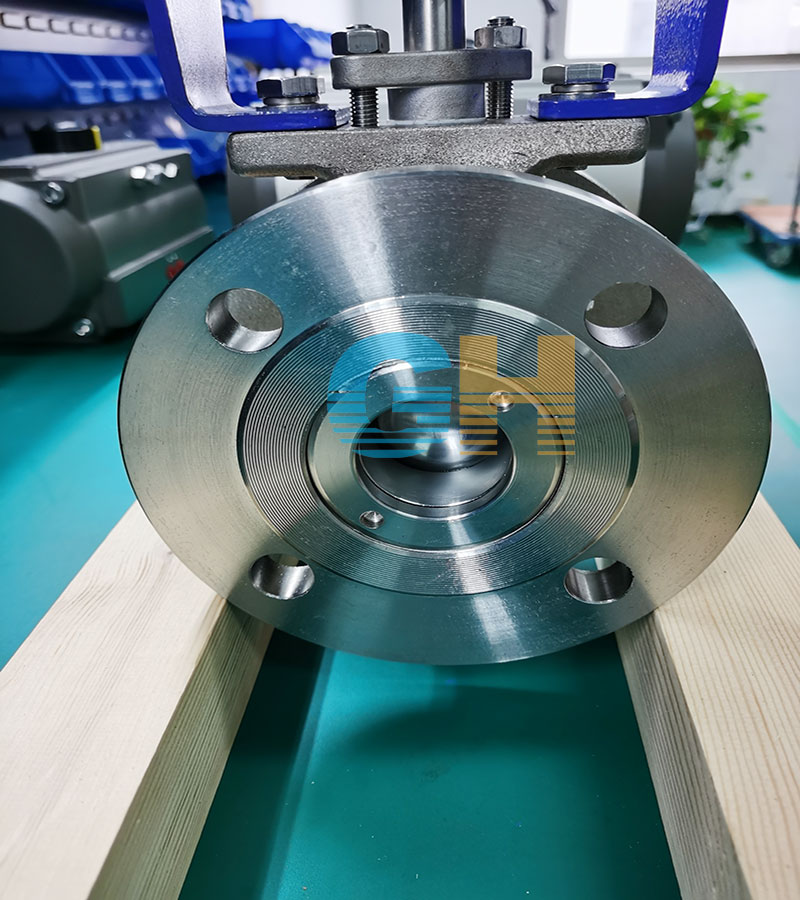

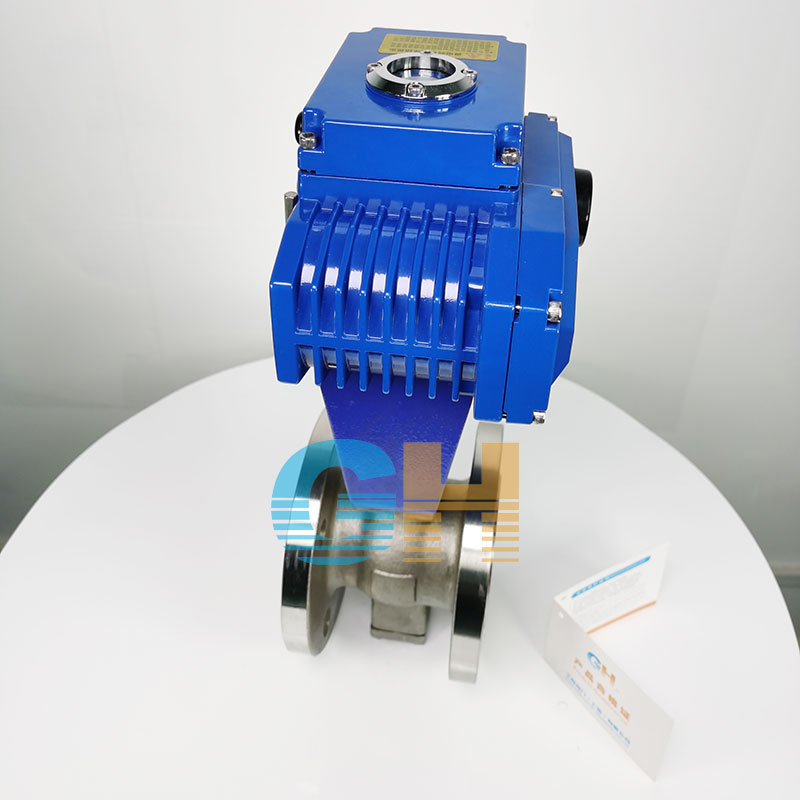

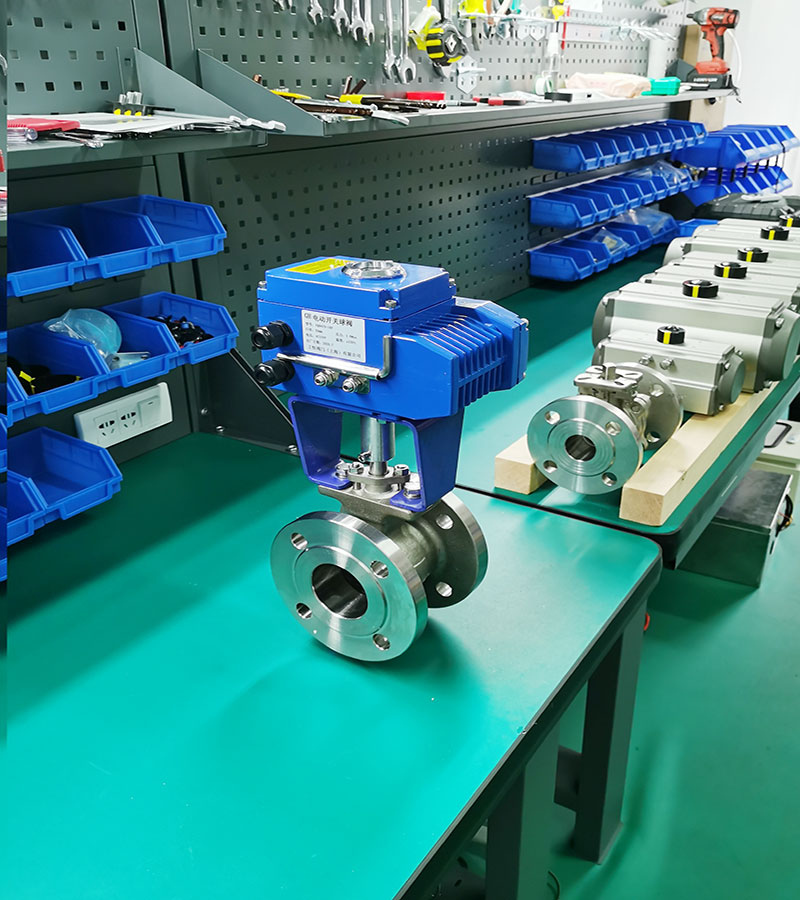

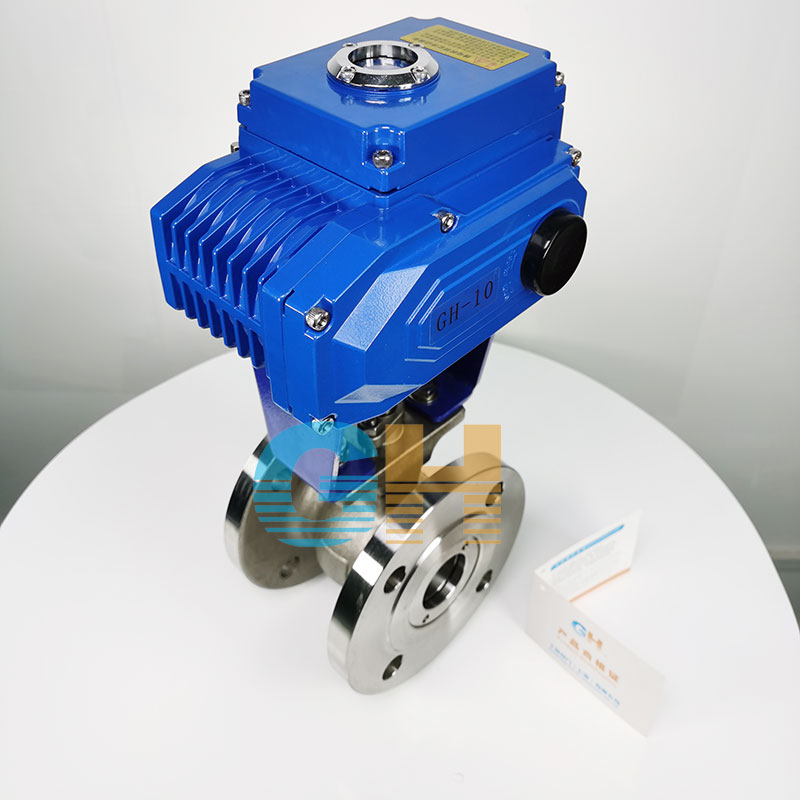

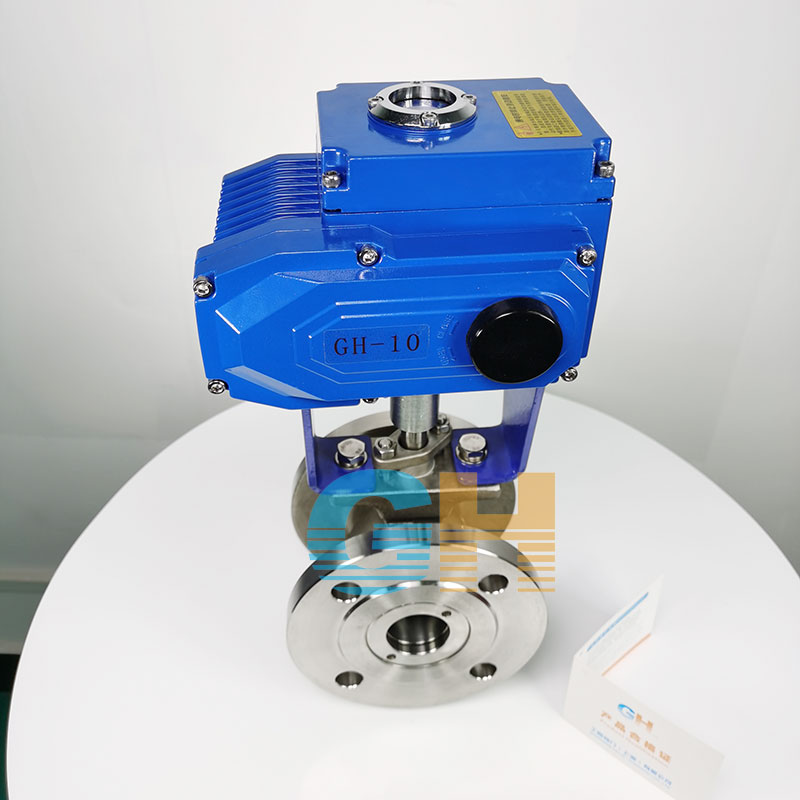

VQ947H-16P-電動法蘭V型球閥-V型調節球閥

日期：2021/04/16 瀏覽：

品牌 :	GH/工恒	型號 :	VQ947H-16P
材質 :	不銹鋼	連接形式 :	法蘭
結構形式 :	浮動球球閥	公稱通徑 :	25-400
適用介質 :	水,蒸汽,油品,空氣	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	電動
零部件及配件 :	執行器	用途 :	截止
類型(通道位置) :	二通式

產品詳情
Product details

產品概述：
V型球閥是一種球芯通道設計成V型狀開口的閥門，具有流量特性和控制功能。通過0-90度的旋轉動作，來達到流量的調節。閥座與球面之間無間隙摩擦，具有優良的剪切力和自潔能力，適用于帶有纖維或帶有微小顆粒的流體介質。

結構特點：
■適用做調節流量的閥，具有流量特性
■適用帶有固體物質的苛刻介質（PTFE密封不適用）
■中軸密封是活動的壓塊，方便密封的檢修
■閥體小巧、經濟實惠
■密封面可做碳化鎢處理
■電動V型調節球閥采用圓柱型彈簧預載的帶補償性可動金屬閥座結構，密封性能好。球芯與閥座不會產生卡阻或脫離，使用長。
■球芯上的V形切口與金屬閥座之間具有剪切作用,適用于控制高粘度,含纖維,固體顆粒及漿料等介質.結構制造紙工業的紙漿顯得好.
■閥門的流通能力大、壓力損失小、且介質不會沉積在閥體中腔，閥門不僅具有近似等有分比的流量特性、可調范圍大，可調比可達為100：1，還具有調節與定位的功能。

主要零件材料：

零件名稱	材質
閥體、閥蓋	WCB	CF 8
密封圈	2Cr13+氮化	304+氮化
球體	2Cr13+硬格	304+硬格
閥座、閥桿	2Cr13	304
墊片	柔性石墨+不銹鋼	柔性石墨+不銹鋼
雙頭螺柱	35CrMoA	1Cr18Ni9Ti
