產品概述

D971F對夾式電動調節蝶閥PN6～PN16是由蝶閥與電動執行器及閥門組成，利用4～20Ma信號控制電動執行機構，使電動執行器做0～90度角旋轉，而帶動旋轉閥體，從而控制閥門做多角度的打開和關閉。電動調節蝶根據選用不同的材質，可分別試用于水、污水、空氣、蒸汽、灷氣、腐蝕性介質、油品等介質。

電動調節蝶閥特點

1、電動調節蝶閥采用中線結構，密封性能可靠。
2、密封副材料選用聚四氟乙烯，使用壽命長。
3、四氟密封圈即可位于閥體上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構，操作靈活，省力，方便。

蝶閥型號編制說明

蝶閥結構形式代號附表

主要性能參數

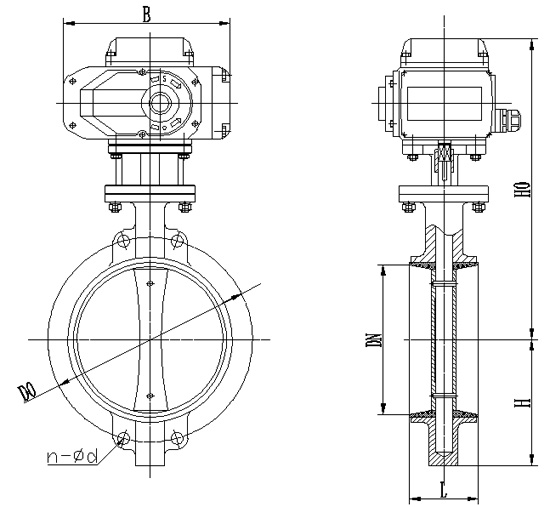

產品主要外形結構尺寸

安裝注意事項

1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。 應檢查各零部件是否損壞或松動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面，焊后取下 閥門，對閥門密封面及管道內腔進行清潔，然后再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封面(兩端密封面、蝶板密封面、閥座密封面)徹底擦干凈，去掉灰塵和污物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位后不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，采用雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控制機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在第一次接通電源前要先手動開啟到半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向一致即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。

精小型電動執行器概述

精小型系列電動執行器用于控制0°~270°旋轉的閥門及其他同類產品，如蝶閥、球閥、風門、擋板閥、旋塞閥、百葉閥等，可以廣泛應用于石油、化工、水處理、船舶、造紙、電站、供熱，輕工等各行業中。它以415V/380V/220V/110V交流電源或24V/110V直流電源為驅動電源，以4-20mA電流信號或0-10VDC電壓倍號為控制信號，可使閥門運動到所需位置，實現共其自動化控制，輸出扭 距達4000N.m。



精小型電動執行器性能特點

1.売休：売體為硬質鋁合金，經陽極鋌化處理和聚酯粉未涂層，耐腐蝕性強，防護等級為IP67,NEMA4和6,并有IP68型供選擇。
2.電機：全封閉式鼠籠式電機，體積小，扭距大，慣性力小，絕緣等級為F級，內置熱保護開關，可防止損壞電機。
3.手動結構：手柄的設計保證可靠、省力、體積小。不通電時，扳動手柄可進行手動操作，不用手動時，將板手罝于板手夾內，方便使用。
4.指示器：指示器安裝在中心軸上，可以觀察閥門位置。透鏡采用凸出鏡設計，不積水，觀察更方便。
5.干燥器：用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥。
6.密封密封性好：標準產品防護等級是IP67,并可選IP68防護等級。
7.限位開關：機械、電子雙重限位。機械限位螺釘可調，可靠：電子限位開關由凸輪機構來控制，簡單的調整機構能精確并方便地設定位罝，且不受平輪過量的影響。
8.自鎖：精密的蝸輪蝸桿機構可傳輸大扭距，效率高，噪音低（50分貝），壽命長:有自鎖功能，防止反轉，傳動部分穩定可靠，無需再加油。
9.防脫螺栓：拆除外殼時，螺栓附在殼體上，不會脫落。
10.安裝：底部安裝尺寸符合IS05211/DIN3337標準，孔成雙四方形便于帶方桿的閥線性或45°轉角安裝，適應性強。 可以垂頁安裝，也可以水平安裝。
11.線路控制：線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可有效滿足各種附加功能的要求。
